Масообмінний апарат киплячого шару для системи тверда фаза – рідина

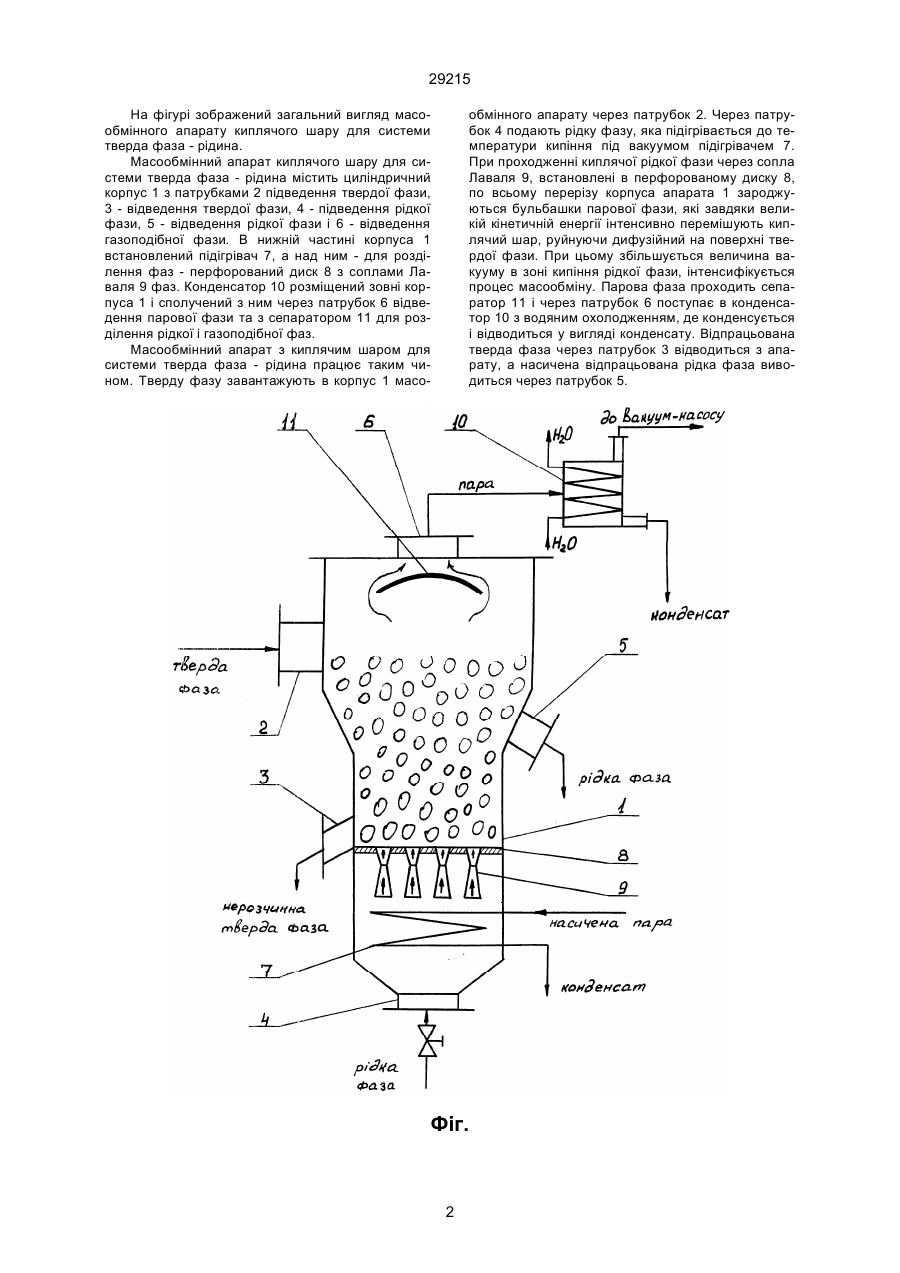

Масообмінний апарат киплячого шару для системи тверда фаза - рідина, що містить конденсатор та циліндричний корпус з патрубками для підведення і відведення фаз, в нижній частині якого встановлений підігрівач, а над ним перфорована перегородка для розділення фаз, який відрізняється тим, що перфорована перегородка виконана у вигляді перфорованого диску, оснащеного соплами Лаваля, закріпленими до отворів перфорації диска вершинами дифузорів, а конденсатор розміщений зовні корпуса і сполучений з ним через патрубок відведення парової фази. (19) (21) 98010526 (22) 30.01.1998 (24) 16.10.2000 (33) UA (46) 16.10.2000, Бюл. № 5, 2000 р. (72) Майструк Ірина Миколаївна, Ятчишин Йосип Йосипович, Гумницький Ярослав Михайлович, Юрим Ігор Миколайович, Юрим Микола Федорович (73) ДЕРЖАВНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 29215 На фігурі зображений загальний вигляд масообмінного апарату киплячого шару для системи тверда фаза - рідина. Масообмінний апарат киплячого шару для системи тверда фаза - рідина містить циліндричний корпус 1 з патрубками 2 підведення твердої фази, 3 - відведення твердої фази, 4 - підведення рідкої фази, 5 - відведення рідкої фази і 6 - відведення газоподібної фази. В нижній частині корпуса 1 встановлений підігрівач 7, а над ним - для розділення фаз - перфорований диск 8 з соплами Лаваля 9 фаз. Конденсатор 10 розміщений зовні корпуса 1 і сполучений з ним через патрубок 6 відведення парової фази та з сепаратором 11 для розділення рідкої і газоподібної фаз. Масообмінний апарат з киплячим шаром для системи тверда фаза - рідина працює таким чином. Тверду фазу завантажують в корпус 1 масо обмінного апарату через патрубок 2. Через патрубок 4 подають рідку фазу, яка підігрівається до температури кипіння під вакуумом підігрівачем 7. При проходженні киплячої рідкої фази через сопла Лаваля 9, встановлені в перфорованому диску 8, по всьому перерізу корпуса апарата 1 зароджуються бульбашки парової фази, які завдяки великій кінетичній енергії інтенсивно перемішують киплячий шар, руйнуючи дифузійний на поверхні твердої фази. При цьому збільшується величина вакууму в зоні кипіння рідкої фази, інтенсифікується процес масообміну. Парова фаза проходить сепаратор 11 і через патрубок 6 поступає в конденсатор 10 з водяним охолодженням, де конденсується і відводиться у вигляді конденсату. Відпрацьована тверда фаза через патрубок 3 відводиться з апарату, а насичена відпрацьована рідка фаза виводиться через патрубок 5. Фіг. 2 29215 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 34 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
