Качелі “київські”

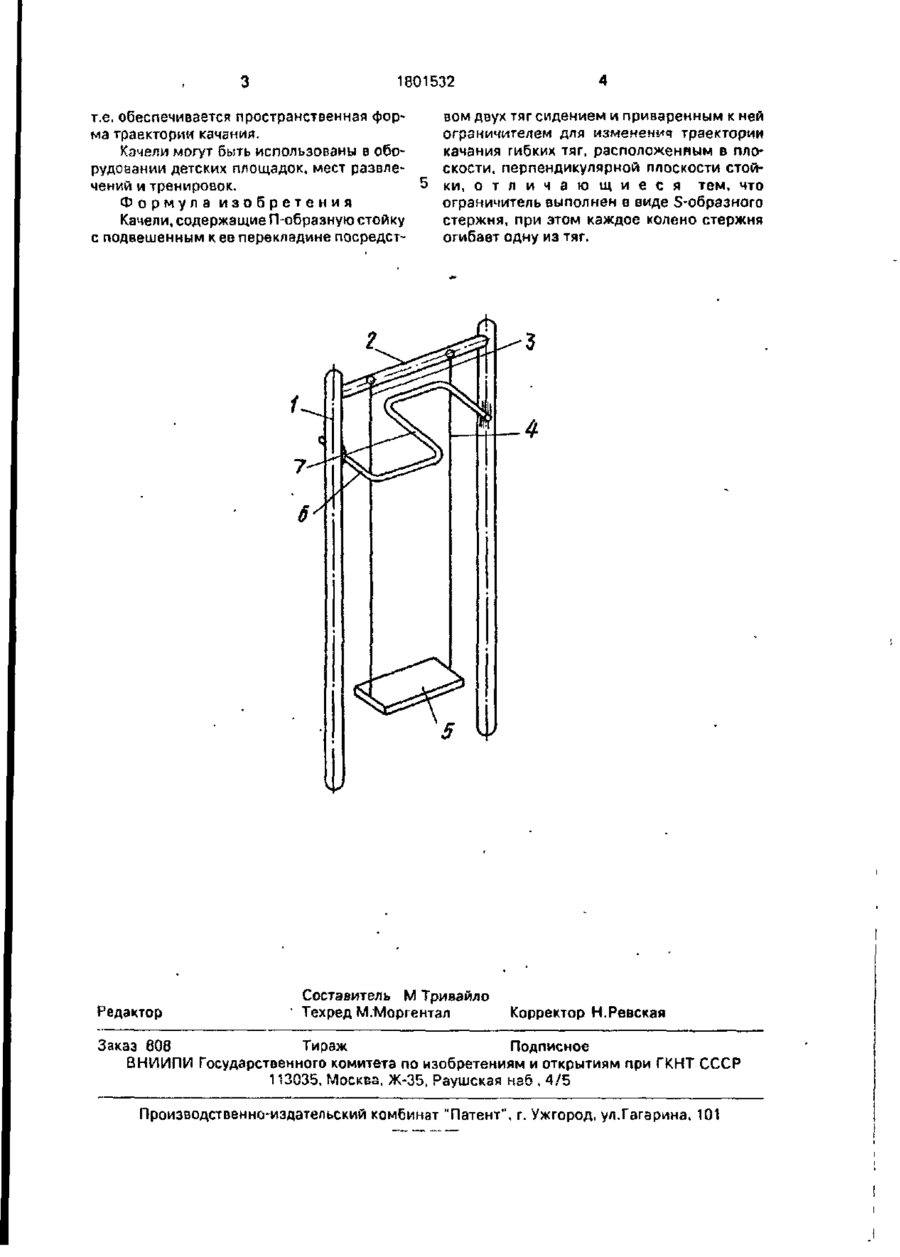

Использование: изобретение относится к устройствам для развлечений, в частности к качелям. Сущность изобретения: качели содержат П-образную стойку с подвешенным к ее перекладине при помощи гибких тяг сиденьем, а также ограничитель для изменения траектории качания. Ограничитель расположен между тягами и выполнен в форме S-образного стержня. При взаимодействии тяг со стержнем, их концы перемещаются по непараллельным траекториям, что приводит к дополнительному повороту сиденья вокруг взаимодействующей со стержнем тяги, вследствие чего сиденье перемещается по пространственной траектории. 1 ил. Изобретение относится к устройствам для развлечений, а именно к качелям. Цель изобретения - упрощение конструкции. На чертеже изображены заявляемые качели, общий вид. Качели содержат П-образную стойку 1 с подвешенным к ее горизонтальной перекладине 2 при помощи двух гибких тяг 3 и А сиденьем 5 и закрепленный на стойке перпендикулярно ее плоскости ограничитель 6 для изменения траектории качания тяг. Ограничитель 6 выполнен в форме размещенного между тягами 3 и 4 стержня 7, который имеет S-образную форму и своими коленами охватывает разные тяги с противоположных сторон. Такое размещение ограничителя и его форма упрощает конструкцию качелей, так как в отличие от прототипа, для обеспечения пространственной траектории качания не требуется применение составных тяг и они становятся взаимозаменяемыми, а стержневая форма ограничителя проще рамочной. Работают качели следующим образом. Человек садится на сиденье 5 и раскачивается. Вначале раскачивания, когда тяги не касаются ограничителя 6, раскачивание происходит на всей длине тяг Когда раскачивание входит в фазу больших амплитуд, тяги 3 и 4 начинают поочередно контактировать с ограничителем 6. При входе тяги в контакт с ограничителем, находящаяся выше его часть тяги останавливается, а нижний ее участок продолжает движение, но уже по кривой с центром качания в месте контакта тяги с ограничителем. При этом, вторая тяга продолжает движение по прежней кривой, так как центр ее качания продолжает оставаться в точке подвеса на перекладине 2. Таким образом при каждом полуцикле качания происходит уменьшение длины одной из тяг по отношению к центру ее качания. Вследствие этого концы тяг перемещаются по непараллельным траекториям, что приводит к дополнительному повороту сиденья вокруг укороченной тяги. f Мл 00 о СП со го 1801532 т.е. обеспечивается пространственная форма траектории качания. Качели могут быть использованы в оборудовании детских площадок, мест развлечений и тренировок. Формула изобретения Качели, содержащие П-образную стойку с подвешенным к ее перекладине посредст Редактор вом двух тяг сидением и приваренным к ней ограничителем для изменения траектории качания гибких тяг, расположенным в плоскости, перпендикулярной плоскости стойки, о т л и ч а ю щ и е с я тем, что ограничитель выполнен в виде S-образного стержня, при этом каждое колено стержня огибает одну из тяг. Составитель М Тривайло Техред М/Моргентал Корректор Н.Ревская Заказ 808 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская нзб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
