Пристрій для переміщення виробів з однієї технологічної позиції на іншу

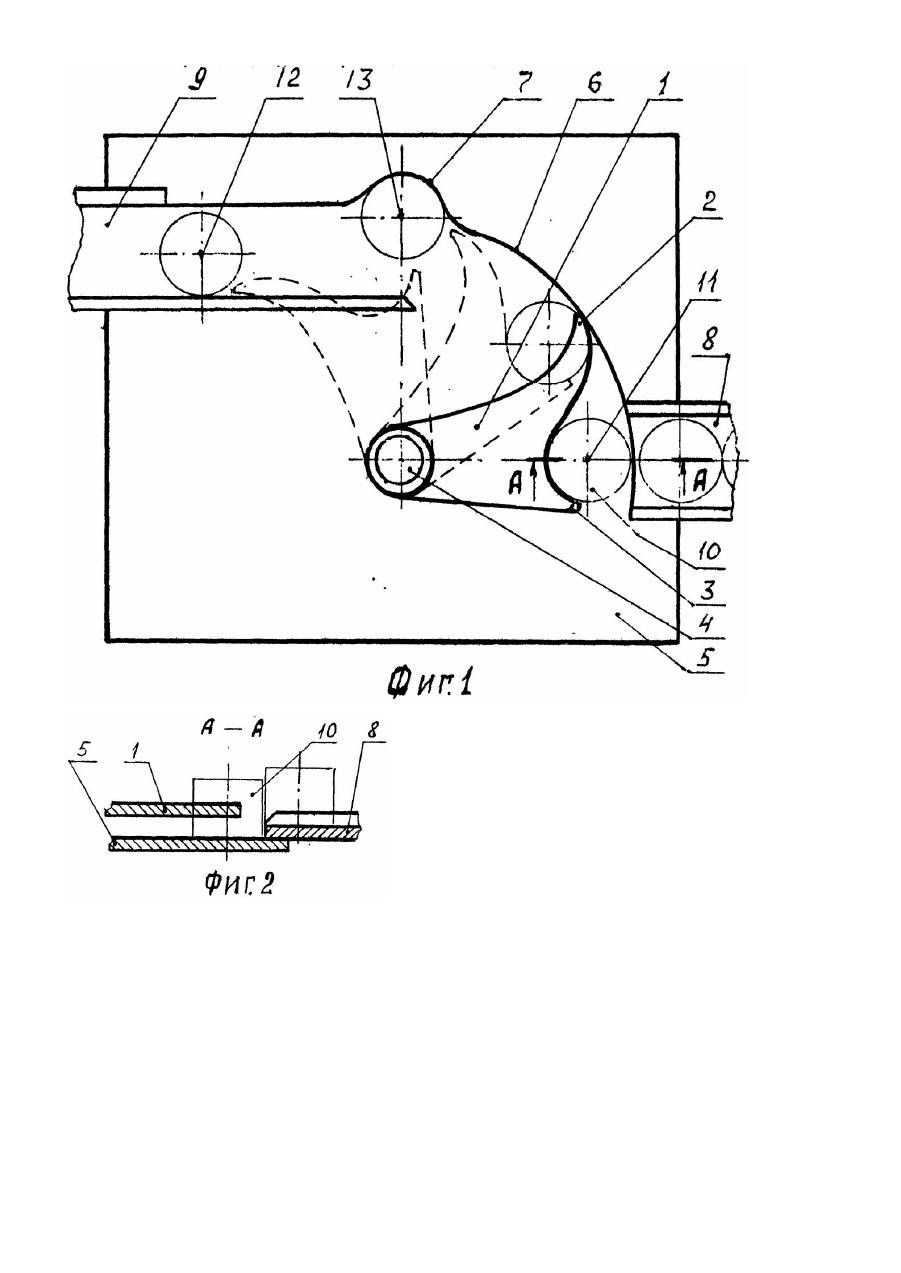

Изобретение относится к машиностроению, в частности к устройствам, обеспечивающим передачу изделий с одной позиции на другую при осуществлении технологических процессов. Кроме того, оно может примениться в други х отраслях хозяйства, например, при фасовке товаров, где требуется подача тары для заполнения, закрывания и удаления ее после этих операций. Известно приспособление к конвейеру для подачи спутников с изделиями к месту их обрабртки [1], содержащее конвейер для подачи изделий, стол для приема и передачи изделий, отсекатель изделий и приводной поворотный транспортирующий орган, связанный с отсекателем. Приспособление не обеспечивает остановку изделий на промежуточной позиции и сложно по конструкции. Известно также устройство для передачи изделий с одного конвейера на другой [2], содержащее стол с ограничителем радиального перемещения изделий в виде криволинейной направляющей и приводной поворотный транспортирующий орган, который при повороте передает изделия с одной позиции на другую. Недостатком устройства является невозможность остановки изделия на промежуточной позиции. Задачей, на решение которой направлено изобретение, является расширение технологических возможностей устройства путем обеспечения остановки изделия на промежуточной позиции. Это позволяет выполнять с изделием дополнительные операции. Поставленная задача решается тем, что в устройстве для перемещения изделий с одной технологической позиции на другую, содержащем стол с ограничителем радиального перемещения и приводной поворотный транспортирующий орган, согласно изобретению, ограничитель радиального перемещения изделия выполнен с углублением на промежуточной позиции, а транспортирующий орган выполнен по периферии с выступами разной длины и с впадиной между ними, причем больший выступ обращен в сторону поворота транспортирующего органа. Изобретение поясняется чертежом, где изображены: на фиг.1 - общий вид установки, план; на фиг.2 - разрез А-А на фиг.1. Устройство содержит кривошип 1 с большим 2 и меньшим 3 выступами и впадиной между ними, закрепленный на приводном валу 4, стол 5 и установленный на столе ограничитель 6 радиального перемещения изделий, имеющий углубление 7. Минимальное расстояние между виступом 3 и наиболее удаленной от него точкой углубления 7 больше диаметра изделия. К столу примыкают подающий 8 и отводящий 9 конвейеры для изделий 10. На столе 5 имеются первая 11,вторая 12 и промежуточная 13 позиции. В исходном положении кривошип 1 расположен так, что его впадина находится против подающего конвейера 8, с которого изделие 10 поступает на позицию 11. Смешение изделия ограничено с одной стороны поверхностью впадины кривошипа, а с другой - ограничителем 6. Приводят во вращение против часовой стрелки вал 4, и кривошип, который также начинает вращаться. перемещают изделие вдоль ограничителя 6. воздействуя на него меньшим выступом 3. Когда изделие достигает углубления 7, оно начинает перемещаться радиально и занимает позицию 13. Выступ 3 минует изделие, оставляя его на этой позиции. Кривошип, завершая оборот, снова останавливается против конвейера 8, с которого во впадину кривошипа сходит очередное изделие. При последующем вращении кривошип выступом 3 перемещается это изделие, а выступом 2 извлекает из углубления 7 изделие, оставленное при предыдущем обороте на позиции 13, и перемещает его на позицию 12. Затем перемещаемое изделие поступает на отводящий конвейер 9. Изделие, перемещаемое выступом 3, остается на позиции 13. Кривошип 1 возвращается в исходное положение.
