Качелі м.с.тривайло

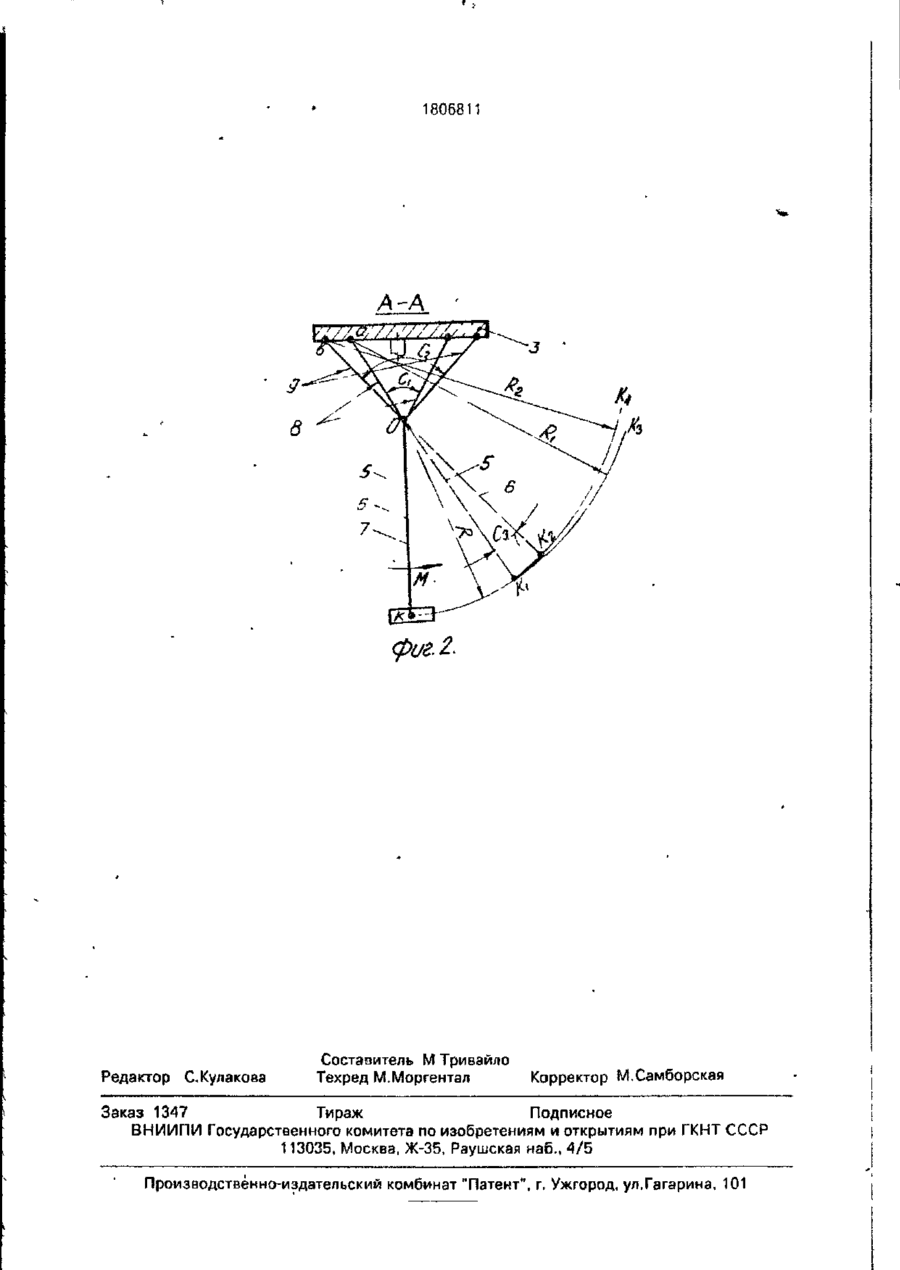

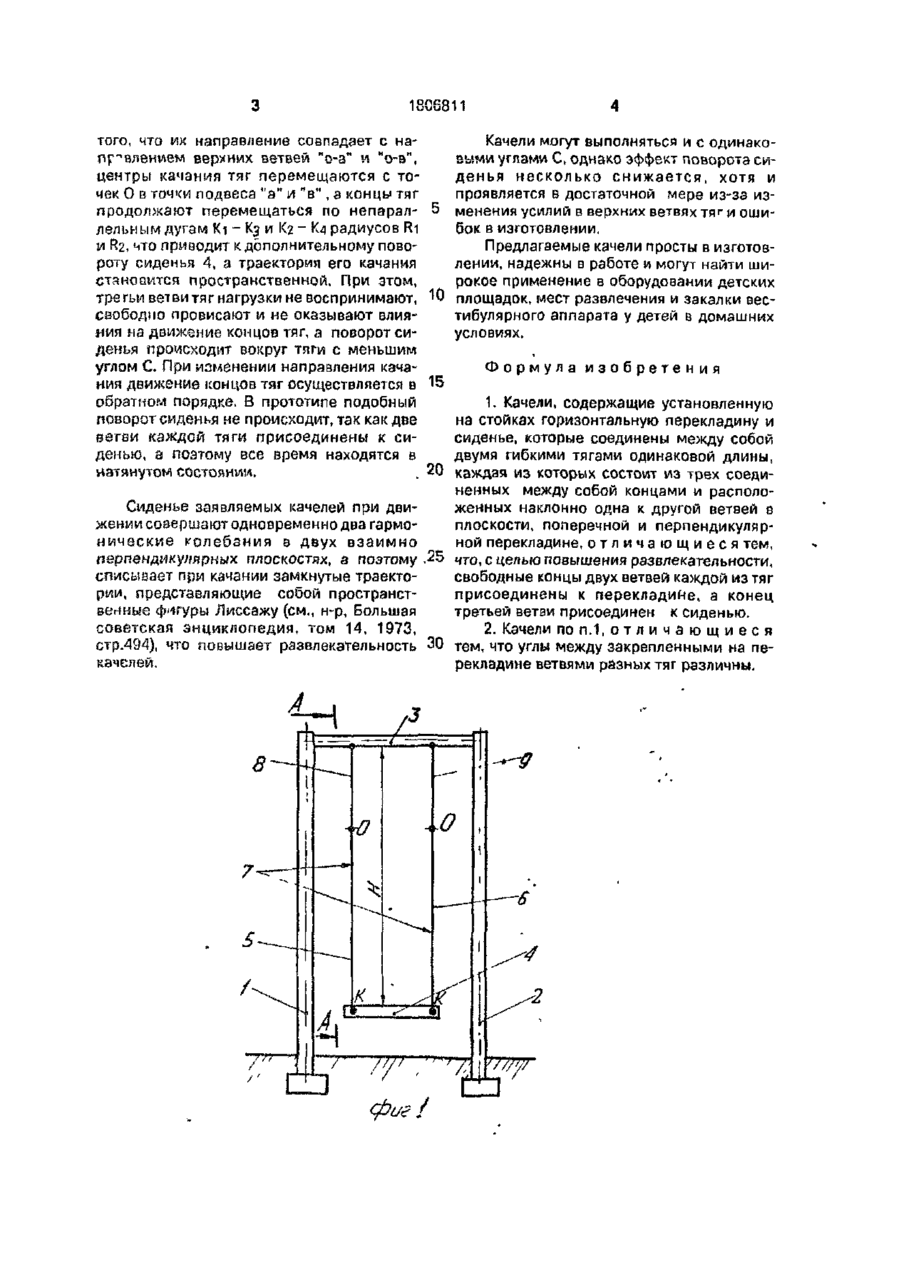

СОЮЗ COBFTCKHX СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (5i>5 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4931063/12 . (22)24.04.91 (46)07.04.93. Бюл. № 13 (71) Киевский политехнический институт им. 50-летия Великой Октябрьской социалистической революции и Киевский городской центр научно-технического творчества молодежи "Политехника" (72) М.С.Тривайло (56) Патент Великобритании № 2053702, кл. А 63 G 9/00, 1981. (54) КАЧЕЛИ М.С.ТРИВАЙЛО . *, Изобретение относится к устройствам для развлечения, а именно к качелям. Цель изобретения - повышение развлекательности. На фиг.1 изображены предлагаемые качели, вид спереди; на фиг.2 - сечение А-А на фйг.1. Качели содержат установленную на стойках 1 и 2 горизонтальную перекладину 3, а также сиденье 4, которое подвешено к перекладине 3 двумя гибкими тягами 5 и 6. Каждая из тяг состоит из трех, соединенных между собой в точке О, например при помощи узла или кольца, ветвей 7, 8, 9, которые расположены под углом одна к другой и размещены в плоскости, перпендикулярной перекладине. Ветви 8 и 9 тяг 5, 6 присоединены к перекладине 3 и образуют между собой разные углы Сі и С2 при одинаковой длине Н тяг, а ветви 7 присоединены к краям сиденья 4. Стойки 1 и 2, выполнены, например, из стальных труб и сйоими нижними концами (57) Изобретение относится к устройствам для развлечения, а именно к качелям, и позволяет повысить развлекательность. Сущность и з о б р е т е н и я ; качели с о д е р ж а т установленную на стойках горизонтальную перекладину и сиденье, которое подвешено к перекладине двумя гибкими тягами. Каждая из тяг состоит из трех непараллельных ветвей, соединенных между собой в точке О, и присоединена двумя ветвями и к перекладине в перпендикулярной ей плоскости, э третьей ветвью соединена с сиденьем, 1 з.п. ф-лы, 2 ил. жестко закреплены в грунте Перекладина 3 выполнена, например, из стали и присоединена к верхним концам стоек. Тяги 5 и 6 выполнены из круїлозвенной цепи или троса. Работают качели следующим образом Человек садится на сиденье 4 и начинает раскачиваться. Когда угловая амплитуда раскачивания сиденья находится в пределах углов между ветвями 8, 9 тяг, эти ветви находятся в натянутом положении, вследствие чего центр качания находится в точке О, а сиденье 4 перемещается по дуге окружности радиусом "ОК". которая для разных тяг имеет разную длину вследствие разных углов Сі, СгПоэтому, в начале движения например в направлении стрелки М, концы тяг перемещаются по параллельным дугам окружности радиуса R. Когда раскачивание оходит в фазу больших угловых амплитуд, ветвь 7 тяги 5 достигает к о н ц а д у г и р а д и у с а R в т о ч к е К і, а ветвь 7 тяги 6 - з точке К2. и вследствие того, что i/iK направление совпадает с направлением верхних ветвей "о-а" и "о-в", центры качания тяг перемещаются с точек О в точки подвеса "а" и "в", а концы тяг продолжают перемещаться по непараллельным дугам Ki - Кз и Кг - К4 радиусов Ri и R2, что приводит к дополнительному повороту сиденья 4, а траектория его качания становится пространственной. При этом, тре гьи вет ви тяг нагрузки не воспринимают, 10 свободно провисают и не оказывают влияния на движение концов тяг, а поворот сиденья происходит вокруг тяги с меньшим углом С. При изменении направления качания движение концов тяг осуществляется в 15 обратном порядке. В прототипе подобный поворот сиденья не происходит, так как две ветви каждой тяги присоединены к сиденью, а поэтому все время находятся в натянутом состоянию. 20 Качели могут выполняться и с одинаковыми углами С, однако эффект поворота сиденья несколько снижается, хотя и проявляется в достаточной мере из-за изменения усилий в верхних ветвях тяг у\ ошибок в изготовлении. Предлагаемые качели просты в изготовлении, надежны в работе и могут найти широкое применение в оборудовании детских площадок, мест развлечения и закалки вестибулярного аппарата у детей в домашних условиях. Формула изобретения 1. Качели, содержащие установленную на стойках горизонтальную перекладину и сиденье, которые соединены между собой двумя гибкими тягами одинаковой длины, каждая из которых состоит из трех соединенных между собой концами и расположенных наклонно одна к другой ветвей в Сиденье заявляемых качелей при двиплоскости, поперечной и перпендикуляржении совершают одновременно два гармоной перекладине, о т л и ч а ю щ и е с я тем, нические колебания в деух взаимно перпендикулярных плоскостях, а поэтому .25 что, с целью повышения развлекательности, свободные концы двух ветвей каждой из тяг списывает при качании замкнутые траектоприсоединены к перекладине, а конец рии, представляющие собой пространсттретьей ветви присоединен к сиденью. венные фигуры Яиссажу (см., н~р, Большая советская энциклопедия, том 14, 1973, 2. Качели по п.1 . о т л и ч а ю щ и е с я стр.494), что повышает развлекательность 30 тем, что углы между закрепленными на пекачелей. рекладине ветвями разных тяг различны. 8 1806811 A -A в фиг. Z. Редактор С.Кулакова Составитель М Тривайло Техред М.Моргентал Корректор М.Самборская Заказ 1347 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
