Сумісний з частотним детектором односмуговий модулятор

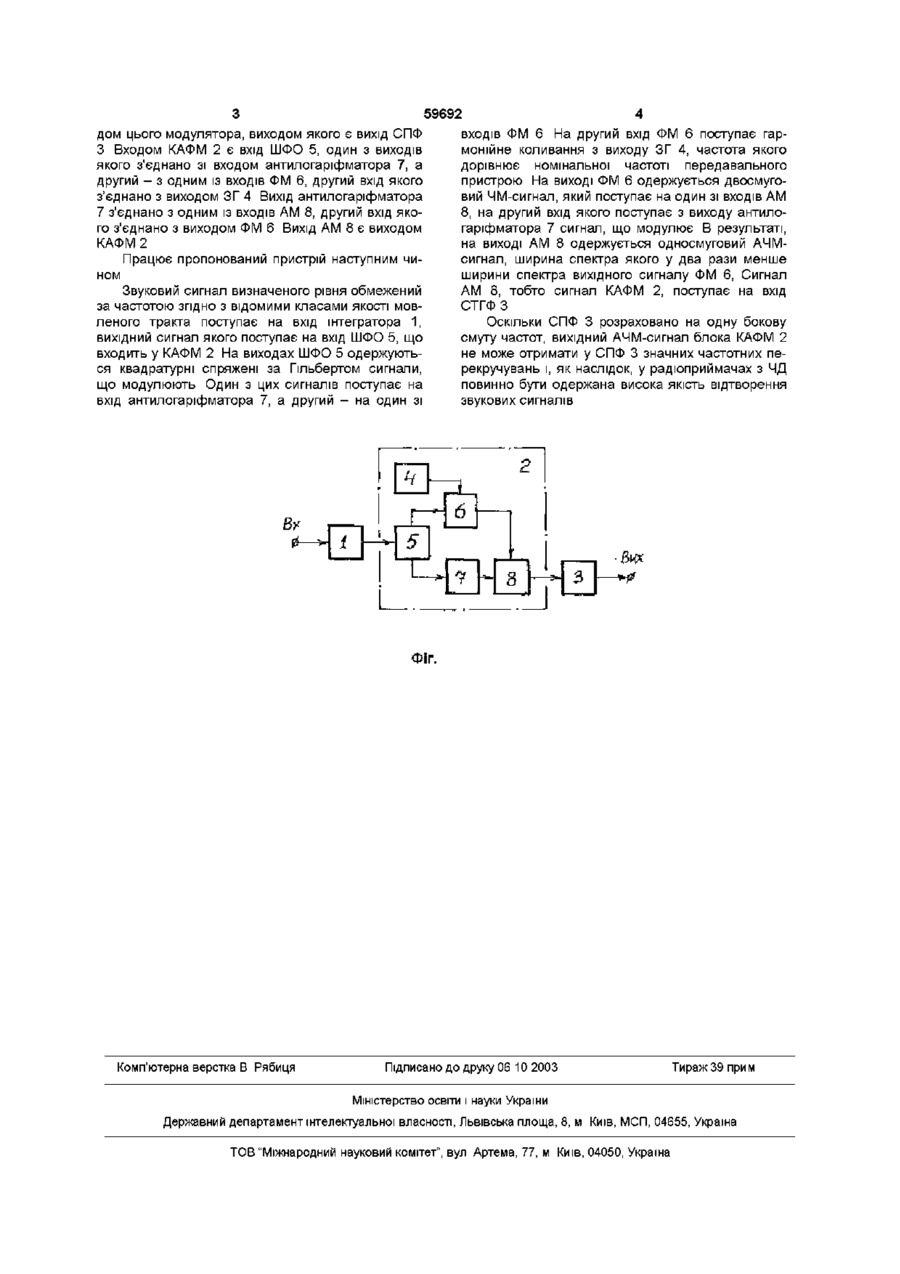

Сумісний з частотним детектором односмуговий модулятор, що містить каскадно з'єднані відомий квадратурний амплітудно-фазовий модулятор (КАФМ) і смугопропускний фільтр (СПФ), розрахований на одну бокову смугу частотномодульованого сигналу, який відрізняється тим, що на вході КАФМ введено інтегратор, а перед амплітудним модулятором у КАФМ - антилогарифматор Винахід відноситься до радіотехніки і призначений для підвищення ефективності систем радіозв'язку і радіомовлення за рахунок двократного скорочення спектра частотно-модульованих (ЧМ) сигналів при збереженні високої якості відтворення звукових сигналів радіоприймачами з частотним детектором (ЧД) Оскільки функції амплітудної і фазової модуляції аналітичного сигналу однозначно зв'язані з сигналами, що модулюють, ВІДОМІ сумісні з амплітудним детектором односмугові амплітудно-фазові модулятори (АФМ) можливо вважати приблизно сумісними і з ЧД Із відомих АФМ [Н Ф Воллернер, В А Шуваев Сигналы с однополосными спектрами Изд "Техніка" Киев - 1976] найбільш ефективним виявляється оптимальний АФМ (ОАФМ) [рис 9], які містять завдаючий генератор (ЗГ) гармрнійного коливання несучої частоти, амплітудний модулятор (AM), фазовий модулятор (ФМ), логарифматор і широкосмуговий фазообертатель (ШФО) У цьому модуляторі функція фазової модуляції отримується шляхом логарифмування квадурного сигнала, що модулює, тому приймання сигнала цього модулятора супроводжується у ЧД значними перекручуваннями Крім того, оскільки фазовий зсув 90° необхідно одержати між прологаріфмованим і початковим звуковим сигналами, ШФО неможливо реалізувати типовими фазорізницевими колами Як найбільш близький аналог (прототип) пропонованого модулятора прийнято відомий квадра турний АФМ (КАФМ) [рис 13], який містить ЗГ, AM, ФМ, і ШФО фазорізницевого типу Відсутність блока логарифмування суттєво спрощує реалізацію КАФМ, але при цьому, як відомо, компенсація однієї з бокових частотних смуг виходить недосконалою і з'являються комбінаційні частоти третього і більш високого порядків 3 цієї причини частотне обмеження сигнала КАФМ викличе у приймальному пристрою з ЧД значні нелінійні перекручування Технічна задача, яка вирішується винаходом є підвищення якості відтворення звукових сигналів у радіоприймальних пристроях з ЧД Ця задача розв'язується пристроєм, який містить каскадно-з'єднані КАФМ і смуго-пропускний фільтр (СПФ),розрахований на одну смугу частот двосмугового ФМ-сигналу, що одержується у ФМ блока КАФМ Відрізняється цей пристрій тим, що на вході КАФМ введено інтегратор, а між одним з виходів ШФО і одним із входів AM у блок КАФМ введено антилогаріфматор Антилогаріфматор забезпечує згідно з формулою [(4 8)] одержання АФМ-сигналу з односмуговим спектром, а інтегратор згідно з формулою [(4 9)] необхідний для одержання односмугового АЧМ-сигналу На кресленні, що додається, приведена структурна електрична схема пропонованого модулятора, яка містить інтегратор 1, КАФМ 2, СПФ З, ЗГ 4, ШФО 5, ФМ 6, ангилогаріфматор 7 і AM 8 У цьому модуляторі інтегратор 1, КАФМ 2 і СПФ 3 з'єднані каскадно Вхід інтегратора 1 є вхо (О ю 59692 дом цього модулятора, виходом якого є вихід СПФ З Входом КАФМ 2 є вхід ШФО 5, один з виходів якого з'єднано зі входом антилогаріфматора 7, а другий - з одним із входів ФМ 6, другий вхід якого з'єднано з виходом ЗГ 4 Вихід антилогаріфматора 7 з'єднано з одним із входів AM 8, другий вхід якого з'єднано з виходом ФМ 6 Вихід AM 8 є виходом КАФМ 2 Працює пропонований пристрій наступним чином Звуковий сигнал визначеного рівня обмежений за частотою згідно з відомими класами якості мовленого тракта поступає на вхід інтегратора 1, вихідний сигнал якого поступає на вхід ШФО 5, що входить у КАФМ 2 На виходах ШФО 5 одержуються квадратурні спряжені за Гільбертом сигнали, що модулюють Один з цих сигналів поступає на вхід антилогаріфматора 7, а другий - на один зі входів ФМ 6 На другий вхід ФМ 6 поступає гармонійне коливання з виходу ЗГ 4, частота якого дорівнює номінальної частоті передавального пристрою На виході ФМ 6 одержується двосмуговий ЧМ-сигнал, який поступає на один зі входів AM 8, на другий вхід якого поступає з виходу антилогаріфматора 7 сигнал, що модулює В результаті, на виході AM 8 одержується односмуговий АЧМсигнал, ширина спектра якого у два рази менше ширини спектра вихідного сигналу ФМ 6, Сигнал AM 8, тобто сигнал КАФМ 2, поступає на вхід СТГФЗ Оскільки СПФ 3 розраховано на одну бокову смуту частот, вихідний АЧМ-сигнал блока КАФМ 2 не може отримати у СПФ 3 значних частотних перекручувань і, як наслідок, у радіоприймачах з ЧД повинно бути одержана висока якість відтворення звукових сигналів 2 Ч г— 6 5 L і 1 7 S і 1 L Фіг. Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
