Гідротехнічне огороджувальне спорудження, яке будується у водоймі

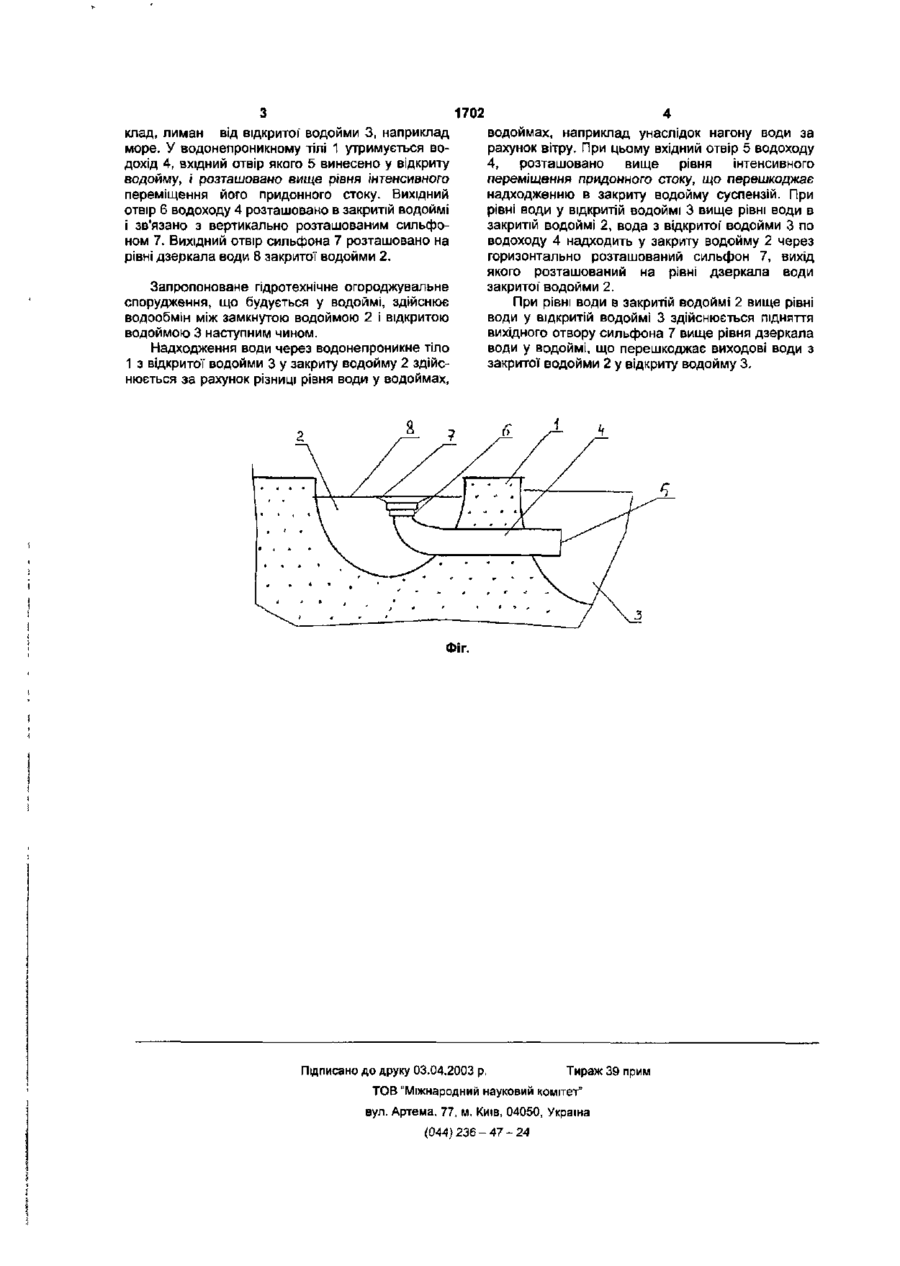

Гідротехнічне огороджу вальне спорудження, що будується у водоймі, яке містить водонепроникне тіло, яке відрізняється тим, що воно додат ково містить водохід, розташований у водонепроникному тілі, причому вхідний отвір водоходу розташований у відкритій водоймі вище рівня інтенсивного переміщення придонного стоку, а вихідний отвір водоходу розташований у закритій водоймі, і зв'язаний з горизонтально розташованим сильфоном, вихід якого розташований на дзеркалі водойми. Корисна модель відноситься до гідротехнічного будівництва, і може бути використана при будівництві гребель, дамб, перемичок у замкнутих водоймах, переважно для лиманів. З існуючого рівня техніки, який відноситься до розглянутої' галузі, найбільш близьким по сукупності ознак до корисної моделі, яка заявляється, є гідротехнічне огороджувальне спорудження, що будується у водоймі, яке включає з'єднані між собою вертикальні криволінійні в плані осередку з гнучкими стінками і з заповнюваним ґрунтом внутрішніми порожнинами. Стінки осередків виконані з зовнішньої і внутрішньої оболонок , з'єднаними перемичками, які утворять у верхній частині осередків заповнюваними стисненим повітрям замкнуті порожнини. Крім того, осередки виконані уздовж потоку трапецеїдального перетину, які збільшується до підстави, і, при необхідності, можуть бути притоплені з боку верхнього і нижнього б'єфів ґрунтовими призмами (Авторське свідоцтво СРСР № 1513077 МКВ Е02ВЗ/10, публ. 07.10.89.) Корисна модель, яка заявляється, збігається з відомим гідротехнічним огороджувальним спорудженням, що будується у водоймі, по наступній сукупності суттєвих, ознак, а саме: містить водонепроникне тіло. Однак відоме гідротехнічне огороджувальне спорудження, що будується у водоймі, не забезпечує технічний результат корисної' моделі, яка заявляється - забезпечення водообміну у водоймі, де встановлене таке спорудження, що обумовлено його конструкцією, яка не передбачає зв'язок такої водойми з відкритою водоймою. Задача, на рішення якої спрямована корисна модель, складається в удосконаленні гідротехнічного огороджувального спорудження, що будується у водоймі, шляхом зміни його конструкції, що забезпечує здійснення водообміну у водоймі, у якому зведене огороджувальне спорудження. Поставлена задача вирішується в гідротехнічному огороджувальному спорудженні, що будується у водоймі, яке містить водонепроникне тіло тим, що згідно предмета корисної моделі, воно додатково містить водохід, розташований у водонепроникному тілі, причому вхідний отвір водоходу розташований у відкритому водоймі вище рівня інтенсивного переміщення придонного стоку, а вихідний отвір водоходу розташований у закритій водоймі, і зв'язано з горизонтально розташованим сильфоном, вихід якого розташований на дзеркалі водойми. Виконання корисної моделі, яка заявляється, в обсязі сукупності суттєвих ознак, забезпечує технічний результат, який полягає в тім, що в закриту водойму надходить вода з відкритої водойми за рахунок зміни рівня води у відкритій водоймі стосовно замкнутої водойми, наприклад, за рахунок дії вітру, при цьому вода з закритої водойми не повертається у відкриту водойму, за рахунок зміни рівня вихідного отвору водоходу стосовно дзеркала води в закритій водоймі, завдяки наявності сильфону. Гідротехнічне огороджувальне спорудження, що будується у водоймі, яке заявляється, пояснюється кресленням, яке приведено на фіг. Гідротехнічне огороджувальне спорудження, що будується у водоймі, містить водонепроникне тіло 1, яке відокремлює закриту водойму 2, напри о 1702 клад, лиман від відкритої водойми 3, наприклад море. У водонепроникному тілі 1 утримується водохід 4, вхідний отвір якого 5 винесено у відкриту водойму, і розташовано вище рівня інтенсивного переміщення його придонного стоку. Вихідний отвір 6 водоходу 4 розташовано в закритій водоймі і зв'язано з вертикально розташованим сильфоном 7. Вихідний отвір сильфона 7 розташовано на рівні дзеркала води 8 закритої водойми 2. Запропоноване гідротехнічне огороджувальне спорудження, що будується у водоймі, здійснює водообмін між замкнутою водоймою 2 і відкритою водоймою 3 наступним чином. Надходження води через водонепроникне тіло 1 з відкритої водойми 3 у закриту водойму 2 здійснюється за рахунок різниці рівня води у водоймах, водоймах, наприклад унаслідок нагону води за рахунок вітру. При цьому вхідний отвір 5 водоходу 4, розташовано вище рівня інтенсивного переміщення придонного стоку, що перешкоджає надходженню в закриту водойму суспензій. При рівні води у відкритій водоймі 3 вище рівні води в закритій водоймі 2, вода з відкритої водойми 3 по водоходу 4 надходить у закриту водойму 2 через горизонтально розташований сильфон 7, вихід якого розташований на рівні дзеркала води закритої водойми 2. При рівні води в закритій водоймі 2 вище рівні води у відкритій водоймі 3 здійснюється підняття вихідного отвору сильфона 7 вище рівня дзеркала води у водоймі, що перешкоджає виходові води з закритої водойми 2 у відкриту водойму 3. Фіг. Пщписано до друку 03.04.2003 р. Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236-47-24
