Зонт

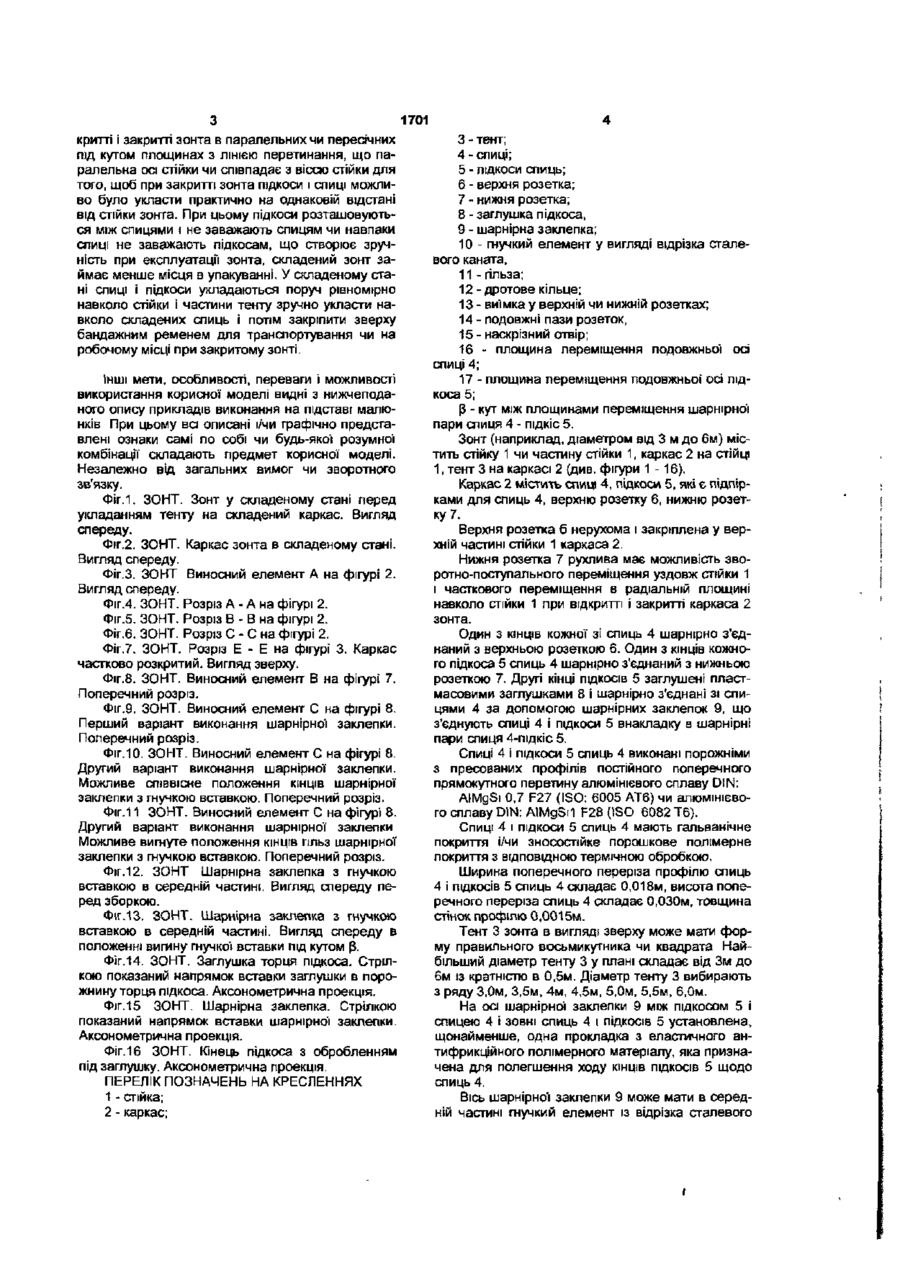

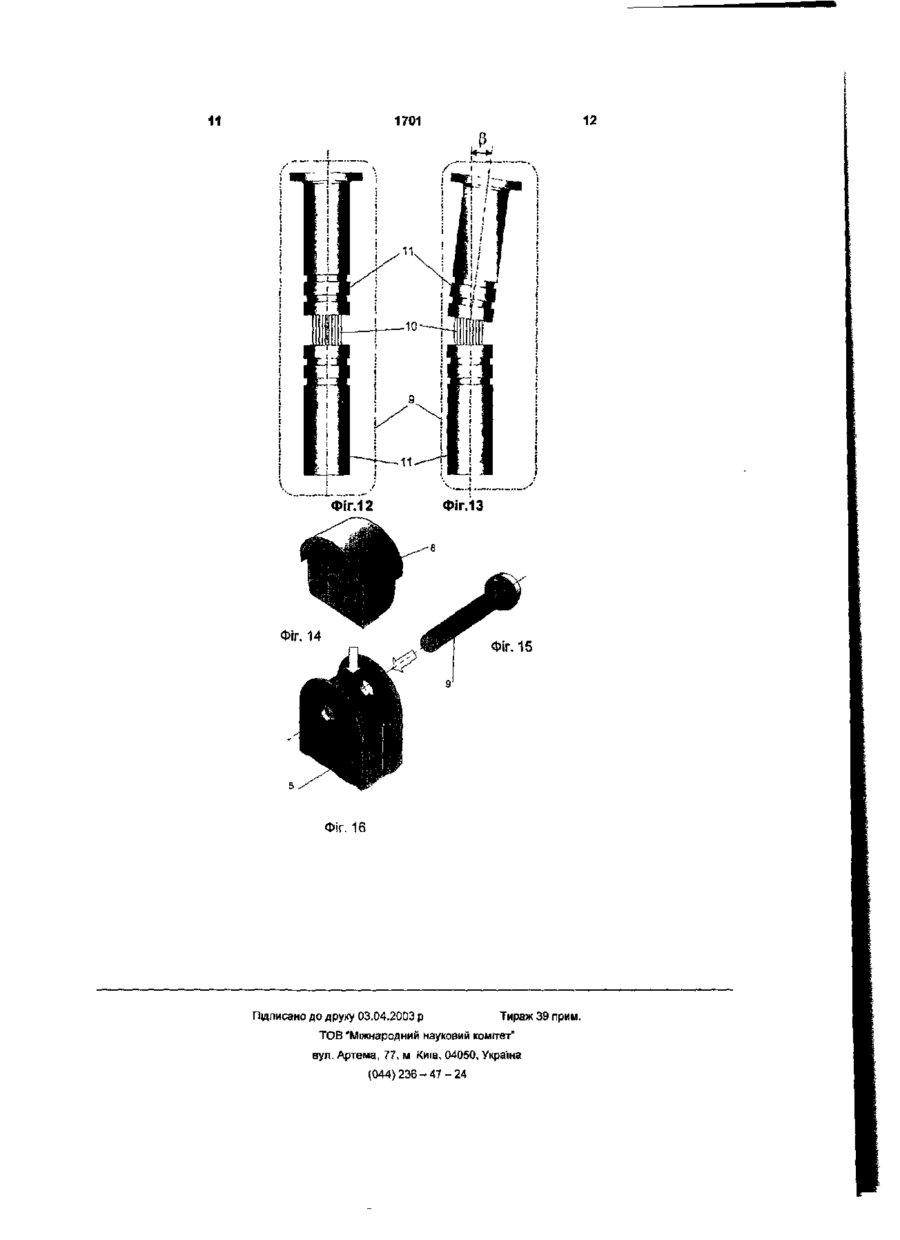

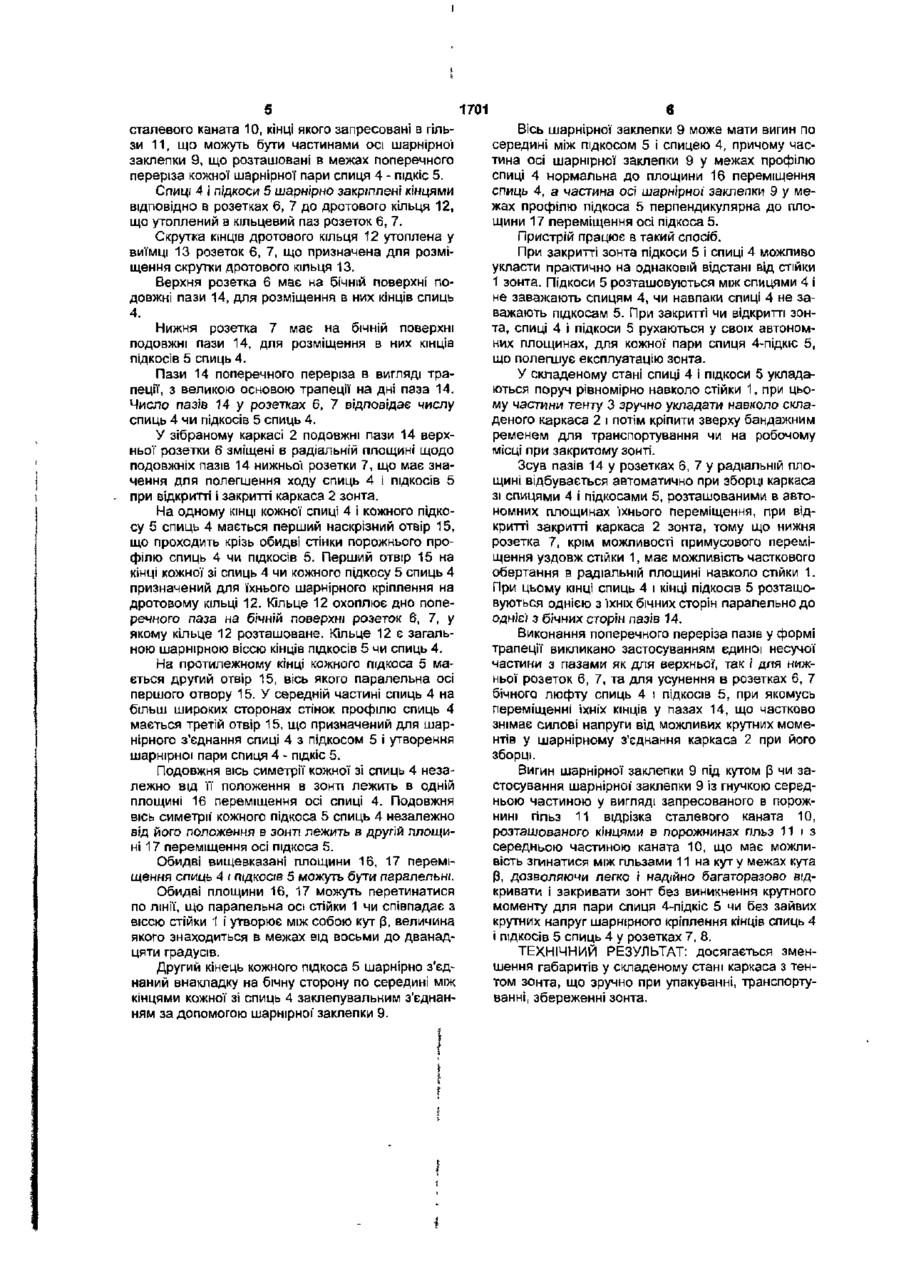

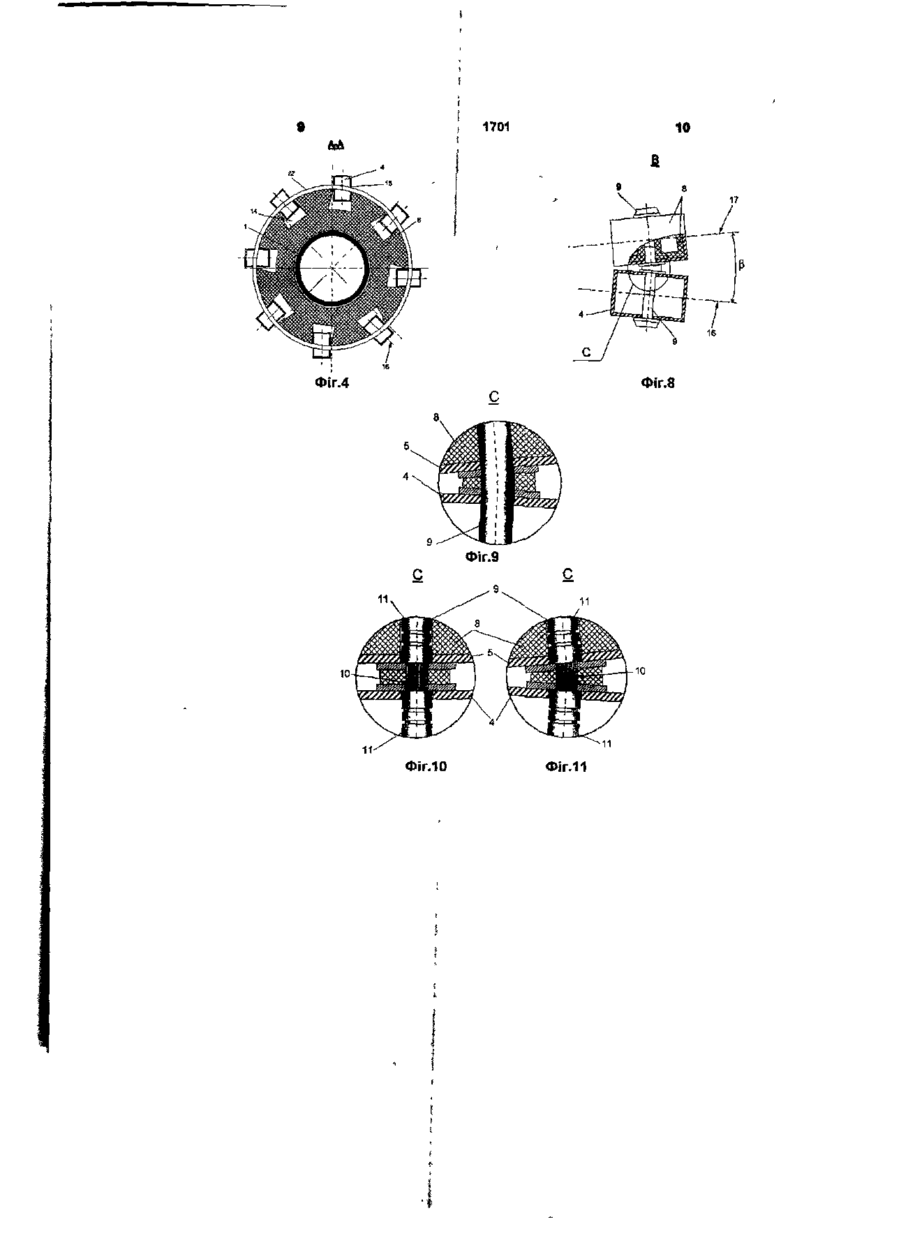

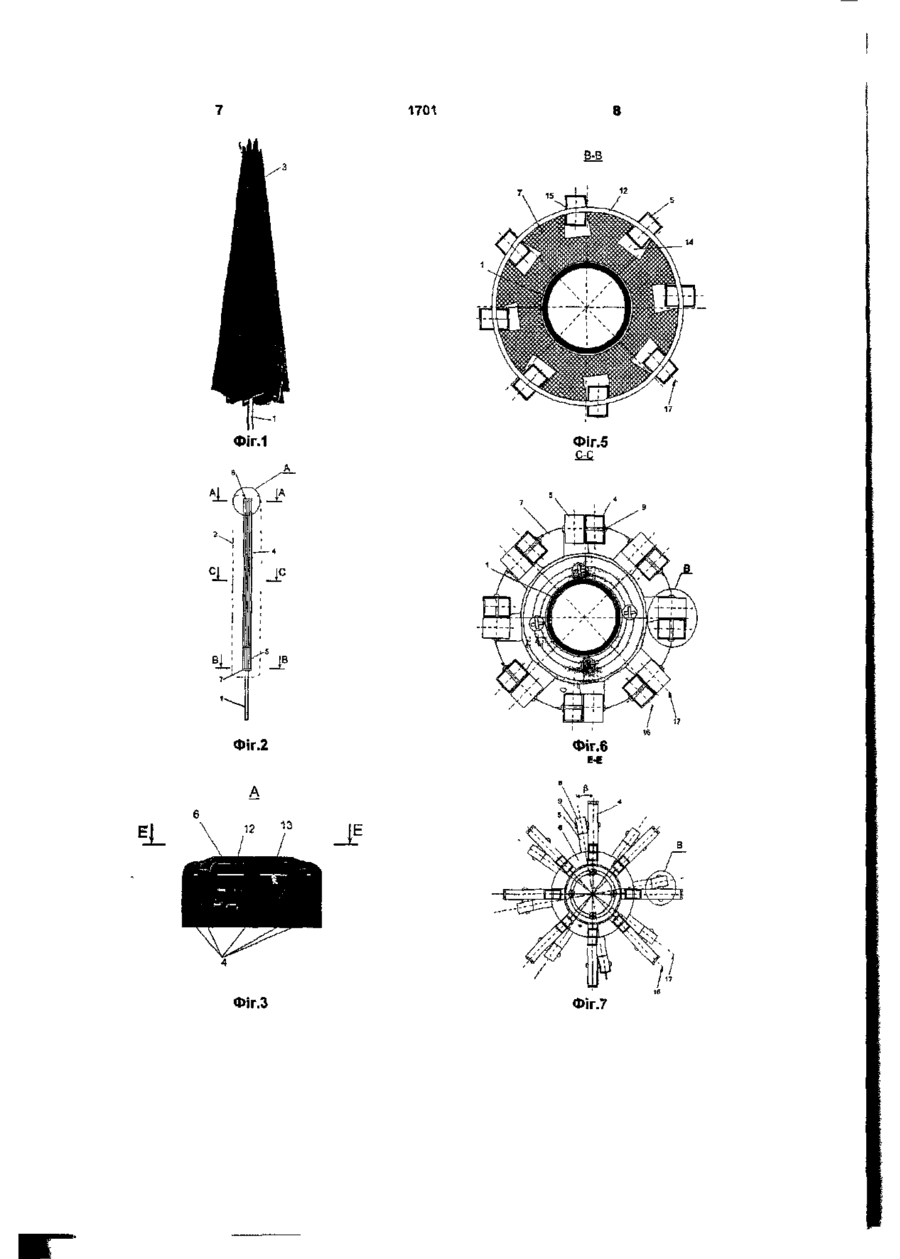

Зонт, що містить нижню і верхню розетки з подовжніми пазами для розміщення кінців спиць чи підкосів спиць для їхнього шарнірного кріплення на СТІЙЦІ чи на частині стійки, ПІДКОСИ СПИЦЬ шарнірно з'єднані другим з кінців зі спицями між Корисна модель відноситься до галузі зонтів і може використовуватися як великий зонт, наприклад, садовий, пляжний, для кафе, що використовується для персонального чи групового захисту від дощу. Відомий ЗОНТ, що містить нижню і верхню розетки з подовжніми пазами для розміщення кінців спиць для їхнього шарнірного кріплення на стійки, підкоси спиць шарнірно з'єднані другим з кінців зі спицями між їхніми кінцями (див. Описание к патенту Россицской Федерации №2071714, С1, опубл. 20.01.97, МПКА45В19/04). У відомому зонті між другим кінцем підкосів і спицями для шарнірного кріплення використовується проміжна прокладка При цьому подовжні осі спиць і ПІДКОСІВ для кожної пари СПИЦЯ-ПІДКІС ле жать і переміщуються в одній площині З-за цього при закритті зонта спиці укладаються поверх накладок на підкоси, що збільшує габарити зонта в складеному стані, що займає більше місця при транспортуванні, збереженні, ВІДПОВІДНО збільшує габарити упакування. Крім того, при укладенні нижніх частин тенту поверх складеного каркаса зонта між спицями утворюються великі проміжки (порожнечі), що при транспортуванні і збереженні зонта в складеному стані може призвести до зайвих напруг в намотаних на спиці частинах тенту і передчасному ушкодженню поверхні тенту на кутах у зоні порожнеч між спицями В основу корисної моделі поставлена задача ЗОНТ, що підлягає удосконаленню шляхом того, їхніми кінцями, який відрізняється тим, що спиці і підкоси спиць виконані з порожнього пресованого профілю алюмінієвого сплаву, подовжні пази верхньої розетки зміщені в радіальній площині щодо подовжніх пазів нижньої розетки, спиці шарнірно з'єднані з підкосами спиць таким чином, ЩО ПОДОВЖНІ ОСІ СПИЦЬ І ПІДКОСІВ СПИЦЬ ДЛЯ КОЖНОЇ пари спиця-підкіс лежать і переміщуються при розкритті і закритті зонта в паралельних чи пересічних під кутом площинах з лінією перетинання, що паралельна осі стійки чи співпадає з віссю стійки. що ЗОНТ, що містить нижню і верхню розетки з подовжніми пазами для розміщення кінців спиць чи ПІДКОСІВ спиць для їхнього шарнірного кріплення на стійці чи на частині стійки, підкоси спиць шарнірно з'єднані другим з кінців зі спицями між їх кінцями, ВІДПОВІДНО ДО КОРИСНОЇ МОДЕЛІ, ЯКИЙ ВІДРІЗНЯЄТЬСЯ ТИМ, ЩО спиці і підкоси спиць виконані з порожнього пресованого профілю алюмінієвого сплаву, подовжні пази верхньої' розетки як зміщені в радіальній площині щодо подовжніх пазів нижньої розетки, спиці шарнірно з'єднані з підкосами спиць таким чином, що подовжні осі спиць І підкосів спиць для кожної пари спиця-підкіс лежать і переміщуються при розкритті і закритті зонта в паралельних чи пересічних під кутом площинах з лінією перетинання, що паралельна осі стійки чи співпадає з віссю стійки. ТЕХНІЧНИЙ РЕЗУЛЬТАТ: досягається зменшення габаритів у складеному стані каркаса з тентом зонта, що зручно при упакуванні, транспортуванні, збереженні зонта. Спиці і підкоси спиць виконані з порожнього пресованого профілю алюмінієвого сплаву, що забезпечує підвищення їхньої МІЦНОСТІ при використанні в конструкціях зонтів великих діаметрів. Подовжні пази верхньої розетки зміщені в радіальній площині щодо подовжніх пазів нижньої розетки, що забезпечує усунення силових напруг і туго-рухливосп в шарнірних вузлах каркаса, що поліпшує якість зонта при його експлуатації. Подовжні ОСІ СПИЦЬ І ПІДКОСІВ СПИЦЬ ДЛЯ КОЖНОЇ пари СПИЦЯ-ПІДКІС лежать і переміщуються при роз 1701 критті і закритті зонта в паралельних чи пересічних під кутом площинах з ЛІНІЄЮ перетинання, що паралельна осі стійки чи співпадає з віссю стійки для того, щоб при закритті зонта підкоси і спиці можливо було укласти практично на однаковій відстані від стійки зонта. При цьому підкоси розташовуються між спицями і не заважають спицям чи навпаки спиці не заважають підкосам, що створює зручність при експлуатації зонта, складений зонт займає менше місця в упакуванні. У складеному стані спиці і підкоси укладаються поруч рівномірно навколо стійки і частини тенту зручно укласти навколо складених спиць і потім закріпити зверху бандажним ременем для транспортування чи на робочому місці при закритому зонті. інші мети, особливості, переваги і можливості використання корисної моделі видні з нижчеподаного опису прикладів виконання на підставі малюнків При цьому всі описані і/чи графічно представлені ознаки самі по собі чи будь-якої розумної комбінації складають предмет корисної моделі. Незалежно від загальних вимог чи зворотного зв'язку. Фіг.1. ЗОНТ. Зонт у складеному стані перед укладанням тенту на складений каркас. Вигляд спереду. Фіг.2. ЗОНТ. Каркас зонта в складеному стані. Вигляд спереду. Фіг.З. ЗОНТ Виносний елемент А на фігурі 2. Вигляд спереду. Фіг.4. ЗОНТ. Розріз А - А на фігурі 2. Фіг.5. ЗОНТ. Розріз В - В на фігурі 2. Фіг.6. ЗОНТ. Розріз С - С на фігурі 2. Фіг.7. ЗОНТ. Розріз Е - Е на фігурі 3. Каркас частково розкритий. Вигляд зверху. Фіг.8. ЗОНТ. Виносний елемент В на фігурі 7. Поперечний розріз. Фіг.9. ЗОНТ. Виносний елемент С на фігурі 8. Перший варіант виконання шарнірної заклепки. Поперечний розріз. Фіг.10. ЗОНТ. Виносний елемент С на фігурі 8. Другий варіант виконання шарнірної заклепки. Можливе співвісне положення кінців шарнірної заклепки з гнучкою вставкою. Поперечний розріз. Фіг. 11 ЗОНТ. Виносний елемент С на фігурі 8. Другий варіант виконання шарнірної заклепки Можливе вигнуте положення КІНЦІВ гільз шарнірної заклепки з гнучкою вставкою. Поперечний розріз. Фіг.12. ЗОНТ Шарнірна закпепка з гнучкою вставкою в середній частині. Вигляд спереду перед зборкою. Фіг.13. ЗОНТ. Шарнірна заклепка з гнучкою вставкою в середній частині. Вигляд спереду в положенні вигину гнучкої вставки під кутом (3. Фіг.14. ЗОНТ. Заглушка торця підкоса. Стрілкою показаний напрямок вставки заглушки в порожнину торця підкоса. Аксонометрична проекція. Фіг.15 ЗОНТ. Шарнірна заклепка. Стрілкою показаний напрямок вставки шарнірної заклепки. Аксонометрична проекція. Фіг.16 ЗОНТ. Кінець підкоса з обробленням під заглушку. Аксонометрична проекція. ПЕРЕЛІК ПОЗНАЧЕНЬ НА КРЕСЛЕННЯХ 1 - стійка; 2 - каркас; 3 - тент; 4 - спиці; 5 - підкоси спиць; 6 - верхня розетка; 7 - нижня розетка; 8 - заглушка підкоса, 9 - шарнірна заклепка; 10 - гнучкий елемент у вигляді відрізка сталевого каната, 1 1 - гільза; 12 - дротове кільце; 13 - виїмка у верхній чи нижній розетках; 14 - подовжні пази розеток, 15 - наскрізний отвір; 16 - площина переміщення подовжньої осі спиці 4; 17 - площина переміщення подовжньої осі підкоса 5; В - кут між площинами переміщення шарнірної пари спиця 4 - підкіс 5. Зонт (наприклад, діаметром від 3 м до 6м) містить стійку 1 чи частину стійки 1, каркас 2 на стійці 1, тент 3 на каркасі 2 (див. фігури 1 -16). Каркас 2 містить спищ 4, підкоси 5, які є підпірками для спиць 4, верхню розетку 6, нижню розетку 7. Верхня розетка б нерухома і закріплена у верхній частині стійки 1 каркаса 2. Нижня розетка 7 рухлива має можливість зворотно-поступального переміщення уздовж стійки 1 і часткового переміщення в радіальній площині навколо стійки 1 при відкритті і закритті каркаса 2 зонта. Один з КІНЦІВ кожної зі спиць 4 шарнірно з'єднаний з верхньою розеткою 6. Один з кінців кожного підкоса 5 спиць 4 шарнірно з'єднаний з нижньою розеткою 7. Другі кінці підкосів 5 заглушені пластмасовими заглушками 8 і шарнірно з'єднані зі спицями 4 за допомогою шарнірних заклепок 9, що з'єднують спиці 4 і підкоси 5 внакладку в шарнірні пари спиця 4-пщкіс 5. Спиці 4 і підкоси 5 спиць 4 виконані порожніми 3 пресованих профілів постійного поперечного прямокутного перетину алюмінієвого сплаву DIN: AIMgSi 0,7 F27 (ISO: 6005 АТ6) чи алюмінієвого сплаву DIN: AlMgSM F28 (ISO 6082 Т6). Спиці 4 і підкоси 5 спиць 4 мають гальванічне покриття і/чи зносостійке порошкове полімерне покриття з ВІДПОВІДНОЮ термічною обробкою. Ширина поперечного переріза профілю спиць 4 і підкосів 5 спиць 4 складає 0,018м, висота поперечного переріза спиць 4 складає 0,030м, товщина стінок профілю 0,0015м. Тент 3 зонта в вигляді зверху може мати форму правильного восьмикутника чи квадрата Найбільший діаметр тенту 3 у плані складає від Зм до 6м із кратністю в 0,5м. Діаметр тенту 3 вибирають з ряду 3,0м, 3,5м, 4м, 4,5м, 5,0м, 5,5м, 6,0м. На осі шарнірної заклепки 9 між підкосом 5 і спицею 4 і зовні спиць 4 і підкосів 5 установлена, щонайменше, одна прокладка з еластичного антифрикційного полімерного матеріалу, яка призначена для полегшення ходу КІНЦІВ ПІДКОСІВ 5 щодо спиць 4. Вісь шарнірної заклепки 9 може мати в середній частині гнучкий елемент із відрізка сталевого 1701 сталевого каната 10, кінці якого запресовані в гільзи 11, що можуть бути частинами осі шарнірної заклепки 9, що розташовані в межах поперечного переріза кожної шарнірної пари спиця 4 - підкіс 5. Спиці 4 і підкоси 5 шарнірно закріплені кінцями відповідно в розетках 6, 7 до дротового кільця 12, що утоплений в кільцевий паз розеток 6, 7. Скрутка КІНЦІВ дротового кільця 12 утоплена у виїмці 13 розеток 6, 7, що призначена для розміщення скрутки дротового кільця 13. Верхня розетка 6 має на бічній поверхні подовжні пази 14, для розміщення в них кінців спиць 4. Нижня розетка 7 має на бічній поверхні подовжні пази 14, для розміщення в них кінців підкосів 5 спиць 4. Пази 14 поперечного переріза в вигляді трапеції, з великою основою трапеції на дні паза 14. Число пазів 14 у розетках 6, 7 відповідає числу спиць 4 чи підкосів 5 спиць 4. У зібраному каркасі 2 подовжні пази 14 верхньої розетки 6 зміщені в радіальній площині щодо подовжніх пазів 14 нижньої розетки 7, що має значення для полегшення ходу спиць 4 і підкосів 5 при відкритті і закритті каркаса 2 зонта. На одному КІНЦІ кожної спиці 4 і кожного підкосу 5 спиць 4 мається перший наскрізний отвір 15, що проходить крізь обидві стінки порожнього профілю спиць 4 чи підкосів 5. Перший отвір 15 на кінці кожної зі спиць 4 чи кожного підкосу 5 спиць 4 призначений для їхнього шарнірного кріплення на дротовому кільці 12. Кільце 12 охоплює дно поперечного паза на бічній поверхні розеток 6, 7, у якому кільце 12 розташоване. Кільце 12 є загальною шарнірною віссю кінців підкосів 5 чи спиць 4. На протилежному кінці кожного гкдкоса 5 мається другий отвір 15, вісь якого паралельна осі першого отвору 15. У середній частині спиць 4 на більш широких сторонах стінок профілю спиць 4 мається третій отвір 15, що призначений для шарнірного з'єднання спиці 4 з підкосом 5 і утворення шарнірної пари спиця 4 - підкіс 5. Подовжня вісь симетрії кожної зі спиць 4 незалежно від її положення в зонті лежить в одній площині 16 переміщення осі спиці 4. Подовжня вісь симетрії кожного підкоса 5 спиць 4 незалежно від його положення в зонті лежить в другій площині 17 переміщення осі підкоса 5. Обидві вищевказані площини 16, 17 переміщення спиць 4 і підкосів 5 можуть бути паралельні. Обидві площини 16, 17 можуть перетинатися по лінії, що паралельна осі стійки 1 чи співпадає з віссю стійки 1 і утворює між собою кут (З, величина якого знаходиться в межах від восьми до дванадцяти градусів. Другий кінець кожного підкоса 5 шарнірно з'єднаний внакладку на бічну сторону по середині між кінцями кожної зі спиць 4 заклепувальним з'єднанням за допомогою шарнірної заклепки 9. в Вісь шарнірної заклепки 9 може мати вигин по середині між підкосом 5 і спицею 4, причому частина осі шарнірної заклепки 9 у межах профілю спиці 4 нормальна до площини 16 переміщення спиць 4, а частина осі шарнірної заклепки 9 у межах профілю підкоса 5 перпендикулярна до площини 17 переміщення осі підкоса 5. Пристрій працює в такий спосіб. При закритті зонта підкоси 5 і спиці 4 можливо укласти практично на однаковій відстані від стійки 1 зонта. Підкоси 5 розташовуються між спицями 4 і не заважають спицям 4, чи навпаки спиці 4 не заважають підкосам 5. При закритті чи відкритті зонта, спиці 4 і підкоси 5 рухаються у своїх автономних площинах, для кожної пари спиця 4-підкіс 5, що полегшує експлуатацію зонта. У складеному стані спиці 4 і підкоси 5 укладаються поруч рівномірно навколо стійки 1, при цьому частини тенту 3 зручно укладати навколо складеного каркаса 2 і потім кріпити зверху бандажним ременем для транспортування чи на робочому місці при закритому зонті. Зсув пазів 14 у розетках 6, 7 у радіальній площині відбувається автоматично при зборці каркаса зі спицями 4 і підкосами 5, розташованими в автономних площинах їхнього переміщення, при відкритті закритті каркаса 2 зонта, тому що нижня розетка 7, крім можливості примусового переміщення уздовж стійки 1, має можливість часткового обертання в радіальній площині навколо стійки 1. При цьому кінці спиць 4 і кінці підкосів 5 розташовуються однією з їхніх бічних сторін паралельно до однієї з бічних сторін пазів 14. Виконання поперечного переріза пазів у формі трапеції викликано застосуванням єдиної несучої частини з пазами як для верхньої, так і для нижньої розеток 6, 7, та для усунення в розетках 6, 7 бічного люфту спиць 4 і підкосів 5, при якомусь переміщенні їхніх кінців у пазах 14, що частково знімає силові напруги від можливих крутних моментів у шарнірному з'єднання каркаса 2 при його зборці. Вигин шарнірної заклепки 9 під кутом Р чи застосування шарнірної" заклепки 9 із гнучкою середньою частиною у вигляді запресованого в порожнині гільз 11 відрізка сталевого каната 10, розташованого кінцями в порожнинах гільз 11 і з середньою частиною каната 10, що має можливість згинатися між гільзами 11 на кут у межах кута (З, дозволяючи легко і надійно багаторазово відкривати і закривати зонт без виникнення крутного моменту для пари спиця 4-підкіс 5 чи без зайвих крутних напруг шарнірного кріплення кінців спиць 4 і підкосів 5 спиць 4 у розетках 7, 8. ТЕХНІЧНИЙ РЕЗУЛЬТАТ: досягається зменшення габаритів у складеному стані каркаса з тентом зонта, що зручно при упакуванні, транспортуванні, збереженні зонта. 1701 в-в ФІГ.1 Фіг.5 Фіг.2 А щ_ Фіг.З Фіг.7 10 1701 17 Фіг.8 Фіг.4 Фіг. 10 Фіг.11 11 12 1701 Фіг. 15 Фіг. 16 Підписано до друку 03.04.2003 р Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044) 236 - 47 - 24
