Пристрій для розвантаження шахтної вапняної печі

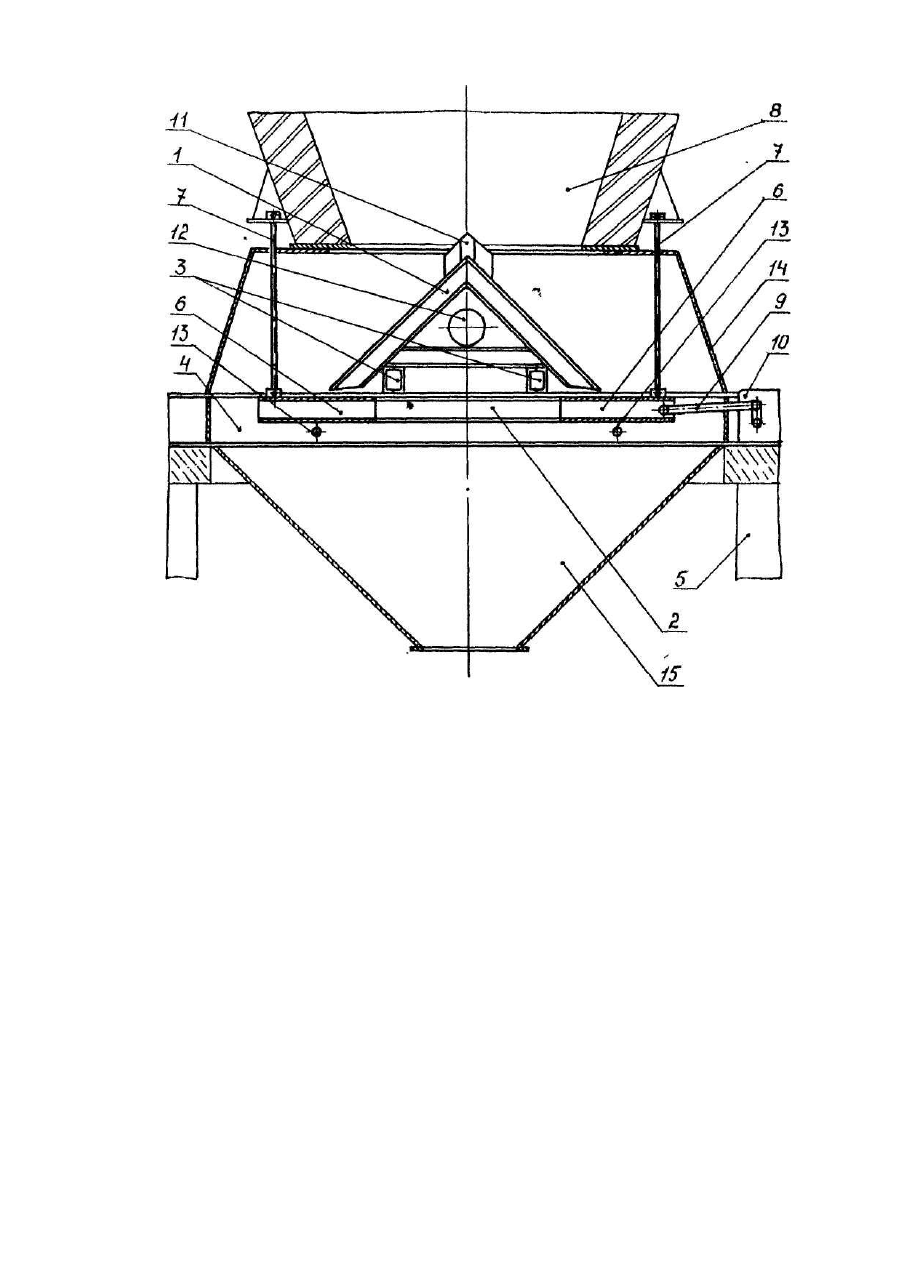

Изобретение относится к оборудованию шахтной известково-газовой печи, а именно к конструкции выгрузочного устройства печи, которое может найти применение в шахтных печах сахарной, содовой, металлургической промышленностей, а также в промышленности строительных материалов. В настоящее время в технике существуют несколько видов устройств для разгрузки печей, наибольшее распространение в шахтных обжиговых печах сахарной промышленности нашли устройства: каретки системы Антонова, вращающийся под в виде улитки и колосниковый под конструкции Гипрострома /1/. Наиболее близким техническим решением' к заявляемому является конструкция выгрузочного устройства в виде колосникового пода системы Гипрострома /2/. Известное устройство представляет собой прямоугольную раму, опирающуюся на катки, на которой в виде двухскатной крыши установлены колосники, образуя решетку. С помощью привода колосниковый под совершает возвратно-поступательное движение (рама перемещается на катках), при этом мелкие куски известняка просыпаются в зазоры между колосниками, а крупные - перемещаются по наклонным колосникам и выгружаются через зазор между решеткой и кожухом печи. Над колосниковым подом по диаметру шихты расположена водоохлаждаемая балка, которая принимает на себя часть давления материала (известняка) и одновременно препятствует его перемещению вместе с колосниковым подом. Выгрузочное устройство заключено в кожух и соединено с приемным бункером. К недостаткам известного устройства относятся: снижение качества получаемой извести за счет ее истирания при перемещении колосникового пода в кусковом материале и, как следствие, ухудшение условий труда из-за повышенной запыленности воздуха; - большой расход электроэнергии, необходимый для обеспечения большой мощности привода, от которого осуществляется движение колосникового пода. В основу предлагаемого изобретения поставлена задача усовершенствования конструкции устройства для разгрузки, которое позволяет исключить истираемость извести в процессе выгрузки и снижение расхода энергии на выгрузку извести. Поставленная задача решается тем, что в устройстве для разгрузки шахтной известковой печи, содержащем колосниковый под в виде двухскатной крыши, расположенную под ним прямоугольную раму, соединенную с приводом, согласно изобретению, прямоугольная рама смонтирована на подвесках, укрепленных на шахтной печи, содержит горизонтальные площадки для разгрузки, при этом колосниковый под закреплен на фундаменте печи и на нем расположен колпак с отверстиями для подачи воздуха по центру зоны горения шахты. Выполнение устройства для разгрузки с подвижной прямоугольной рамой, смонтированной на подвесках и соединенной с приводом для обеспечения возвратно-поступательного движения и неподвижным колосниковым подом, на котором расположен колпак с отверстиями, позволяет исключить истирание извести и следовательно повысить ее качество, значительно снизить расход электроэнергии на привод, т.к. обеспечивается движение рамы, а не колосникового пода (мощность привода в 20 раз уменьшается), при этом выполнение колосникового пода неподвижным дает возможность установить на нем колпак, через отверстия которого подается дополнительный воздух, что способствует улучшению процесса горения и, как результат, повышение качества получаемой извести. Заявляемое устройство поясняется чертежом, где представлен продольный разрез устройства для разгрузки шахтной известковой печи. Устройство состоит из колосникового пода 1 в виде двухскатной крыши и расположенной под ним прямоугольной рамы 2. Колосйиковый под 1 посредством швеллера 3 и двутавра 4 опирается на фундамент печи 5. Рама 2 содержит две горизонтальные площадки 6, закреплена на подвесках 7 к шахтной печи 8 и через шатун 9 соединена с приводом 10. В верхней части колосникового пода 1 смонтирован колпак 11 и центральное отверстие 12 для подачи воздуха. В нижней части устройства под рамой 2 имеется монтажное приспособление 13. Устройство закрыто кожухом 14, соединенным с приемным бункером 15. Работает устройство следующим образом. После обжига известняка включают в работу устройство для разгрузки печи, при этом кусковой материал под углом естественного откоса лежит на колосниковом поде и площадках 6 рамы 2. Причем размеры указанных конструкций способствуют тому, что основная нагрузка от веса кускового материала через колосниковый под 1 передается на фундамент печи 5, благодаря чему горизонтальные площадки 6 воспринимают только вес кусков известняка, лежащих на них. При включении привода 10, соединенного шатуном 9 с рамой 2, последняя начинает совершать возвратно-поступательное движение, качаясь на подвесках 7. При движении рамы 2 вправо с левой площадки 6 порция кускового материала падает в приемный бункер 15, а при движении рамы 2 в печь процесс повторяется на правой площадке 6. Закрепление рамы 2 на подвесках 7 обеспечивает снижение нагрузки на привод. На колосниковом поде 1 смонтирован колпак 11с отверстиями. Под колосниковым подом имеется центральное отверстие 12, через которое поступает дополнительный воздух, который "самотягой" через колпак II подается в зону горения шахты. В нижней части устройства расположено приспособление 13, на котором размещается рама 2 до ее монтажа на подвесках 7 или при ремонте печи. Предлагаемое устройство для разгрузки шахтной известковой печи было изготовлено и в виде экспериментального образца опробовано в работе на Мироновском сахарном заводе в сезон сахароварения 1992 года. Опыт эксплуатации данного устройства показал, что при его использовании значительно снизился расход электроэнергии, отмечено повышение качества извести, а также улучшение санитарных условий за счет снижения запыленности воздуха известковой пылью. Акт испытаний прилагается.
