Трибогідросепаратор

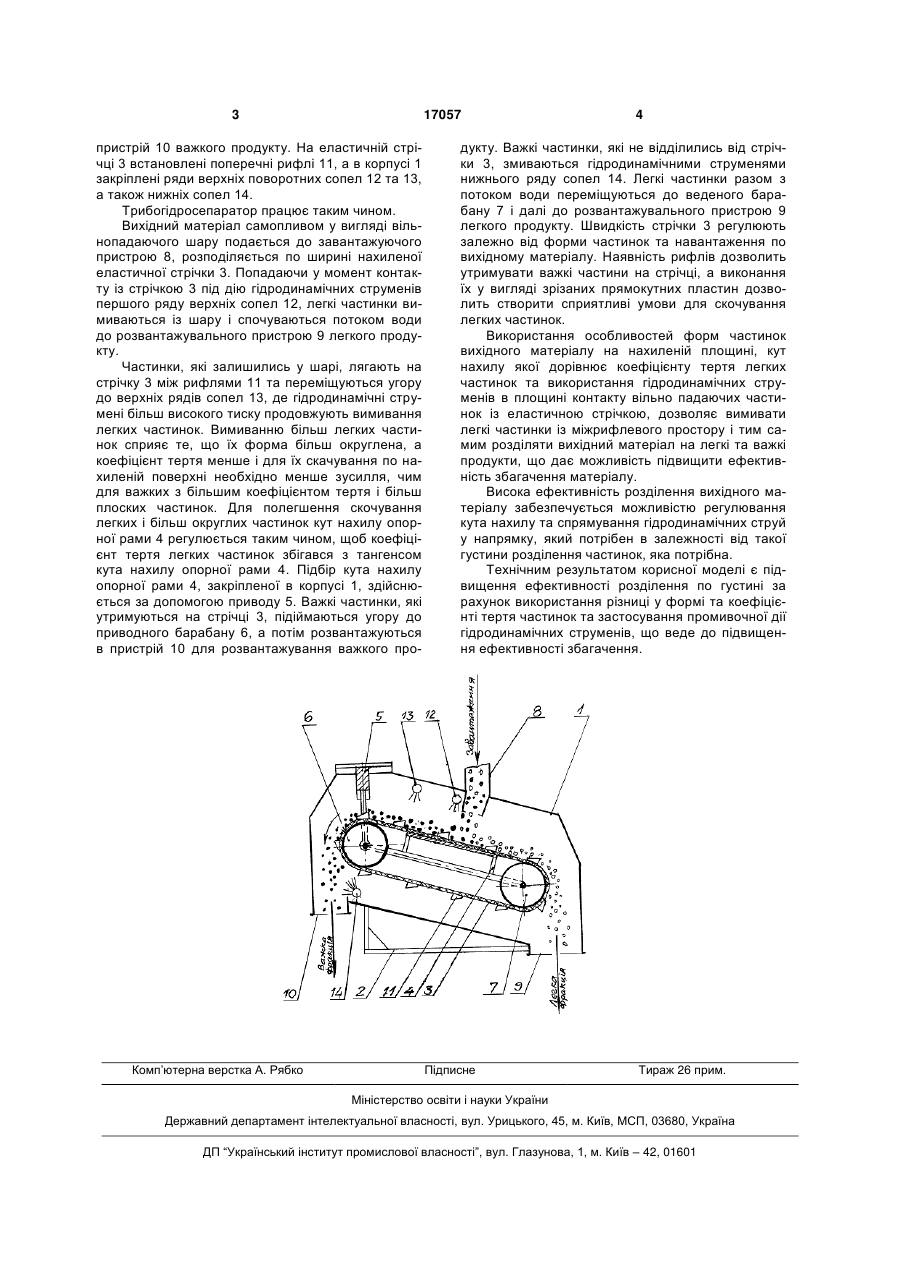

1. Трибогідросепаратор, який має корпус, нахилену нескінченну рухому еластичну стрічку з 3 17057 пристрій 10 важкого продукту. На еластичній стрічці 3 встановлені поперечні рифлі 11, а в корпусі 1 закріплені ряди верхніх поворотних сопел 12 та 13, а також нижніх сопел 14. Трибогідросепаратор працює таким чином. Вихідний матеріал самопливом у вигляді вільнопадаючого шару подається до завантажуючого пристрою 8, розподіляється по ширині нахиленої еластичної стрічки 3. Попадаючи у момент контакту із стрічкою 3 під дію гідродинамічних струменів першого ряду верхніх сопел 12, легкі частинки вимиваються із шару і спочуваються потоком води до розвантажувального пристрою 9 легкого продукту. Частинки, які залишились у шарі, лягають на стрічку 3 між рифлями 11 та переміщуються угору до верхніх рядів сопел 13, де гідродинамічні струмені більш високого тиску продовжують вимивання легких частинок. Вимиванню більш легких частинок сприяє те, що їх форма більш округлена, а коефіцієнт тертя менше і для їх скачування по нахиленій поверхні необхідно менше зусилля, чим для важких з більшим коефіцієнтом тертя і більш плоских частинок. Для полегшення скочування легких і більш округлих частинок кут нахилу опорної рами 4 регулюється таким чином, щоб коефіцієнт тертя легких частинок збігався з тангенсом кута нахилу опорної рами 4. Підбір кута нахилу опорної рами 4, закріпленої в корпусі 1, здійснюється за допомогою приводу 5. Важкі частинки, які утримуються на стрічці 3, підіймаються угору до приводного барабану 6, а потім розвантажуються в пристрій 10 для розвантажування важкого про Комп’ютерна верстка А. Рябко 4 дукту. Важкі частинки, які не відділились від стрічки 3, змиваються гідродинамічними струменями нижнього ряду сопел 14. Легкі частинки разом з потоком води переміщуються до веденого барабану 7 і далі до розвантажувального пристрою 9 легкого продукту. Швидкість стрічки 3 регулюють залежно від форми частинок та навантаження по вихідному матеріалу. Наявність рифлів дозволить утримувати важкі частини на стрічці, а виконання їх у вигляді зрізаних прямокутних пластин дозволить створити сприятливі умови для скочування легких частинок. Використання особливостей форм частинок вихідного матеріалу на нахиленій площині, кут нахилу якої дорівнює коефіцієнту тертя легких частинок та використання гідродинамічних струменів в площині контакту вільно падаючих частинок із еластичною стрічкою, дозволяє вимивати легкі частинки із міжрифлевого простору і тим самим розділяти вихідний матеріал на легкі та важкі продукти, що дає можливість підвищити ефективність збагачення матеріалу. Висока ефективність розділення вихідного матеріалу забезпечується можливістю регулювання кута нахилу та спрямування гідродинамічних струй у напрямку, який потрібен в залежності від такої густини розділення частинок, яка потрібна. Технічним результатом корисної моделі є підвищення ефективності розділення по густині за рахунок використання різниці у формі та коефіцієнті тертя частинок та застосування промивочної дії гідродинамічних струменів, що веде до підвищення ефективності збагачення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
