Снаряд електротермомеханічного буріння гірських порід, що включає джерело електричної енергії, джерело НВЧ-енергії, який відрізняється тим, що снаряд оснащено джерелом теплової енергії, виконаним у вигляді забійного генератора НВЧ-енергії, над яким розташовані відповідно верхній і нижній мультиплікатори, кожний з яких виконаний у вигляді багатоступінчастого редуктора, жорстко зв'язані між собою валом, з можливістю передачі осьового навантаження і крутного моменту породоруйнівному інструменту.

Текст

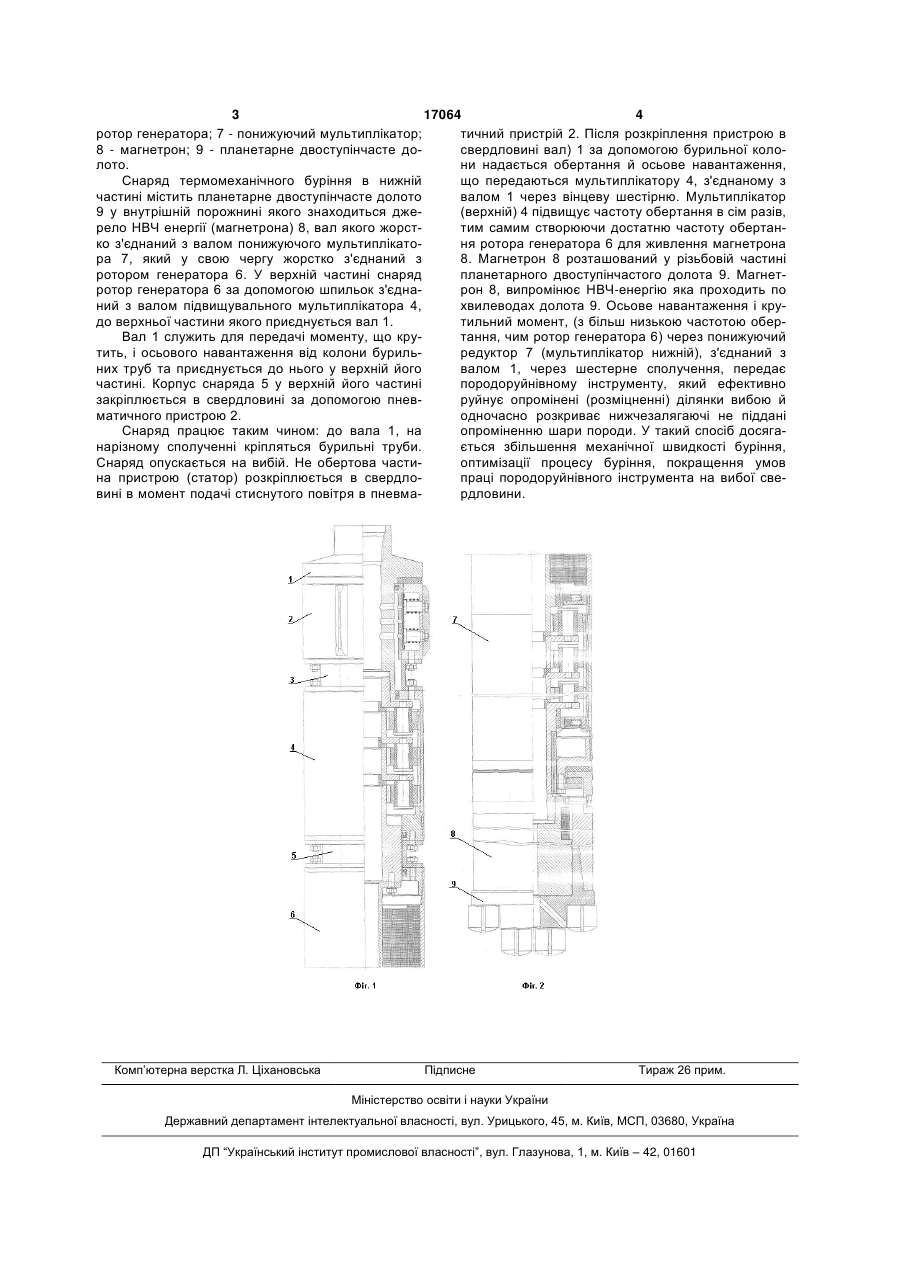

Снаряд електротермомеханічного буріння гірських порід, що включає джерело електричної 3 17064 4 ротор генератора; 7 - понижуючий мультиплікатор; тичний пристрій 2. Після розкріплення пристрою в 8 - магнетрон; 9 - планетарне двоступінчасте досвердловині вал) 1 за допомогою бурильної кололото. ни надається обертання й осьове навантаження, Снаряд термомеханічного буріння в нижній що передаються мультиплікатору 4, з'єднаному з частині містить планетарне двоступінчасте долото валом 1 через вінцеву шестірню. Мультиплікатор 9 у внутрішній порожнині якого знаходиться дже(верхній) 4 підвищує частоту обертання в сім разів, рело НВЧ енергії (магнетрона) 8, вал якого жорсттим самим створюючи достатню частоту обертанко з'єднаний з валом понижуючого мультиплікатоня ротора генератора 6 для живлення магнетрона ра 7, який у свою чергу жорстко з'єднаний з 8. Магнетрон 8 розташований у різьбовій частині ротором генератора 6. У верхній частині снаряд планетарного двоступінчастого долота 9. Магнетротор генератора 6 за допомогою шпильок з'єднарон 8, випромінює НВЧ-енергію яка проходить по ний з валом підвищувального мультиплікатора 4, хвилеводах долота 9. Осьове навантаження і крудо верхньої частини якого приєднується вал 1. тильний момент, (з більш низькою частотою оберВал 1 служить для передачі моменту, що крутання, чим ротор генератора 6) через понижуючий тить, і осьового навантаження від колони бурильредуктор 7 (мультиплікатор нижній), з'єднаний з них труб та приєднується до нього у верхній його валом 1, через шестерне сполучення, передає частині. Корпус снаряда 5 у верхній його частині породоруйнівному інструменту, який ефективно закріплюється в свердловині за допомогою пневруйнує опромінені (розміцненні) ділянки вибою й матичного пристрою 2. одночасно розкриває нижчезалягаючі не піддані Снаряд працює таким чином: до вала 1, на опроміненню шари породи. У такий спосіб досяганарізному сполученні кріпляться бурильні труби. ється збільшення механічної швидкості буріння, Снаряд опускається на вибій. Не обертова частиоптимізації процесу буріння, покращення умов на пристрою (статор) розкріплюється в свердлопраці породоруйнівного інструмента на вибої свевині в момент подачі стиснутого повітря в пневмардловини. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Drill line for thermomechanical drilling

Автори англійською

Siryk Viktor Fedorovych, Sudakov Andrii Kostiantynovych, Kriukov Maksym Petrovych

Назва патенту російською

Снаряд термомеханического бурения

Автори російською

Сирик Виктор Федорович, Судаков Андрей Константинович, Крюков Максим Петрович

МПК / Мітки

МПК: E21B 19/00

Мітки: буріння, термомеханічного, снаряд
