Спосіб формування витків ходового гвинта
Номер патенту: 17191
Опубліковано: 15.09.2006
Автори: Горбатюк Єремій Олександрович, Стрельбицький Олександр Анатолійович, Водзинський Ігор Петрович, Безносов Анатолій Єгорович
Формула / Реферат
1. Спосіб формування витків ходового гвинта, призначеного для перетворення обертального руху в поступальний, який має витки, що контактують в процесі роботи з витками чи кульками гайки, який відрізняється тим, що витки отримують навиванням на підготовлену основу профільного витка, сформованого при температурі 200...950°С, який приварюється до основи гвинта способом контактного зварювання і після охолодження щільно прилягає до основи з натягом.
2. Спосіб за п. 1, який відрізняється тим, що волокна сформованого профілю розміщені вздовж ущільнених накочуванням витків.
Текст

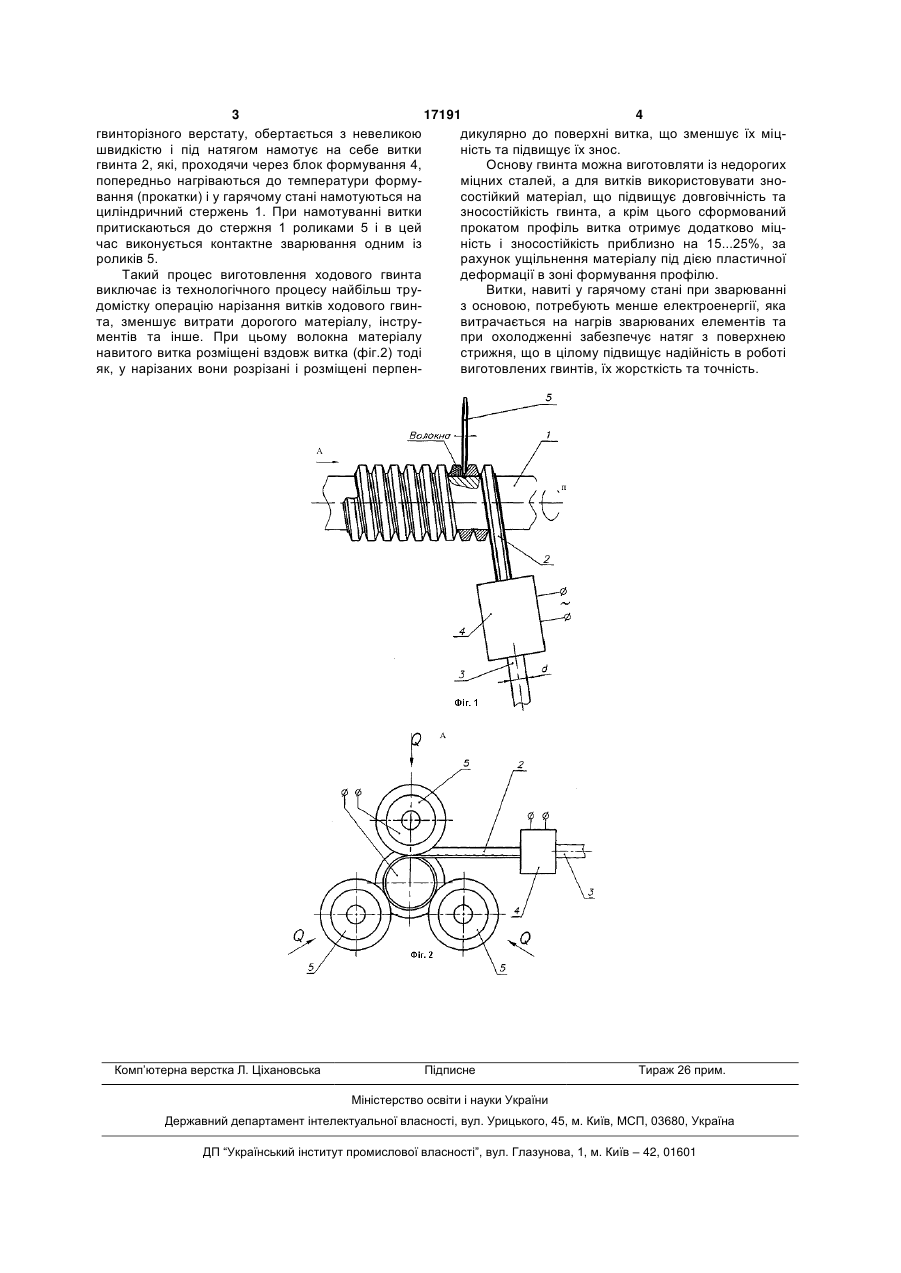

1. Спосіб формування витків ходового гвинта, призначеного для перетворення обертального 3 17191 4 гвинторізного верстату, обертається з невеликою дикулярно до поверхні витка, що зменшує їх міцшвидкістю і під натягом намотує на себе витки ність та підвищує їх знос. гвинта 2, які, проходячи через блок формування 4, Основу гвинта можна виготовляти із недорогих попередньо нагріваються до температури формуміцних сталей, а для витків використовувати зновання (прокатки) і у гарячому стані намотуються на состійкий матеріал, що підвищує довговічність та циліндричний стержень 1. При намотуванні витки зносостійкість гвинта, а крім цього сформований притискаються до стержня 1 роликами 5 і в цей прокатом профіль витка отримує додатково міцчас виконується контактне зварювання одним із ність і зносостійкість приблизно на 15...25%, за роликів 5. рахунок ущільнення матеріалу під дією пластичної Такий процес виготовлення ходового гвинта деформації в зоні формування профілю. виключає із технологічного процесу найбільш труВитки, навиті у гарячому стані при зварюванні домістку операцію нарізання витків ходового гвинз основою, потребують менше електроенергії, яка та, зменшує витрати дорогого матеріалу, інструвитрачається на нагрів зварюваних елементів та ментів та інше. При цьому волокна матеріалу при охолодженні забезпечує натяг з поверхнею навитого витка розміщені вздовж витка (фіг.2) тоді стрижня, що в цілому підвищує надійність в роботі як, у нарізаних вони розрізані і розміщені перпенвиготовлених гвинтів, їх жорсткість та точність. Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for formation of turns of lead screw
Автори англійськоюHorbatiuk Yeremii Oleksandrovych, Beznosov Anatolii Yehorovych
Назва патенту російськоюСпособ формирования витков ходового винта
Автори російськоюГорбатюк Еремей Александрович, Безносов Анатолий Егорович
МПК / Мітки
МПК: F16H 25/24
Мітки: формування, спосіб, витків, ходового, гвинта
