Відцентровий насос

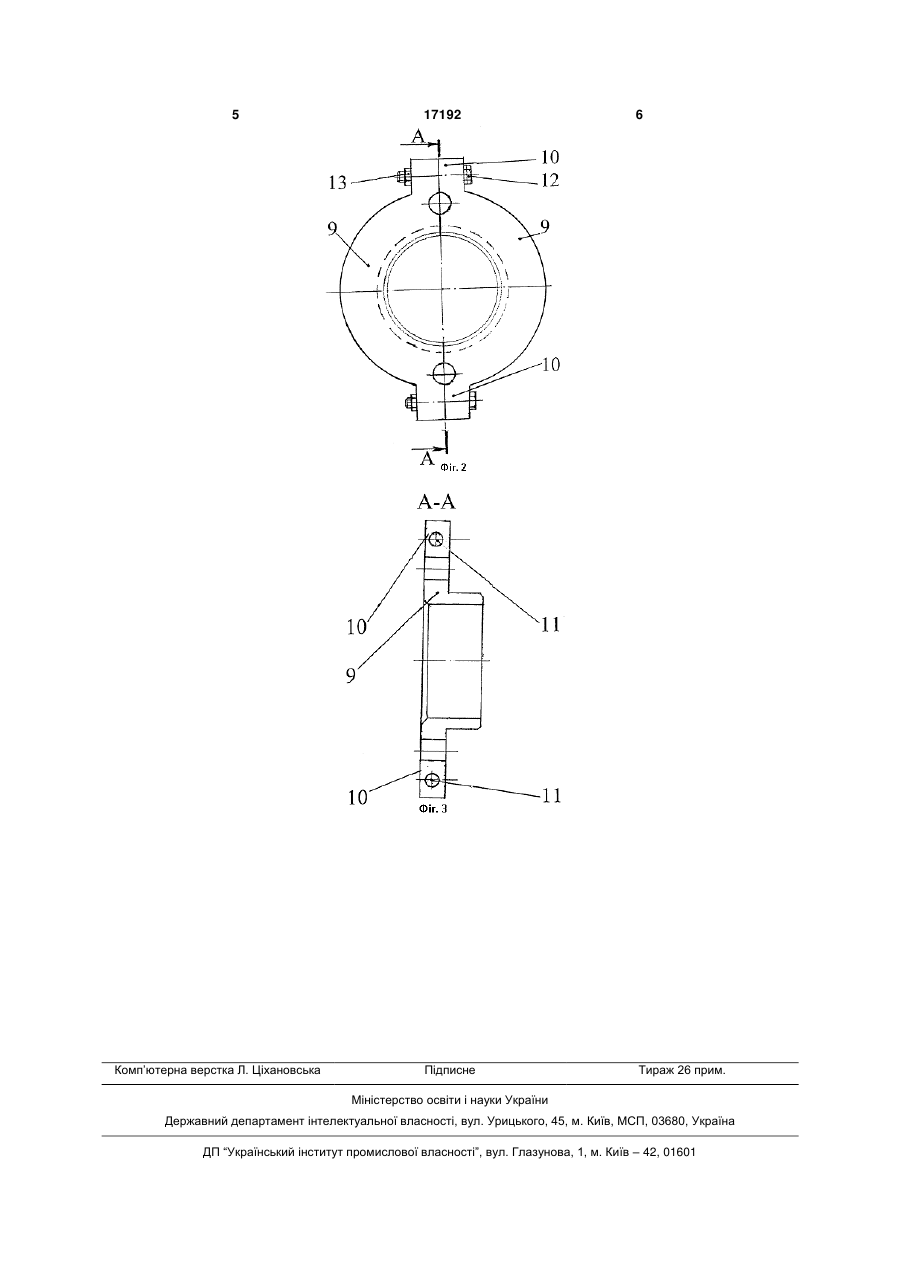

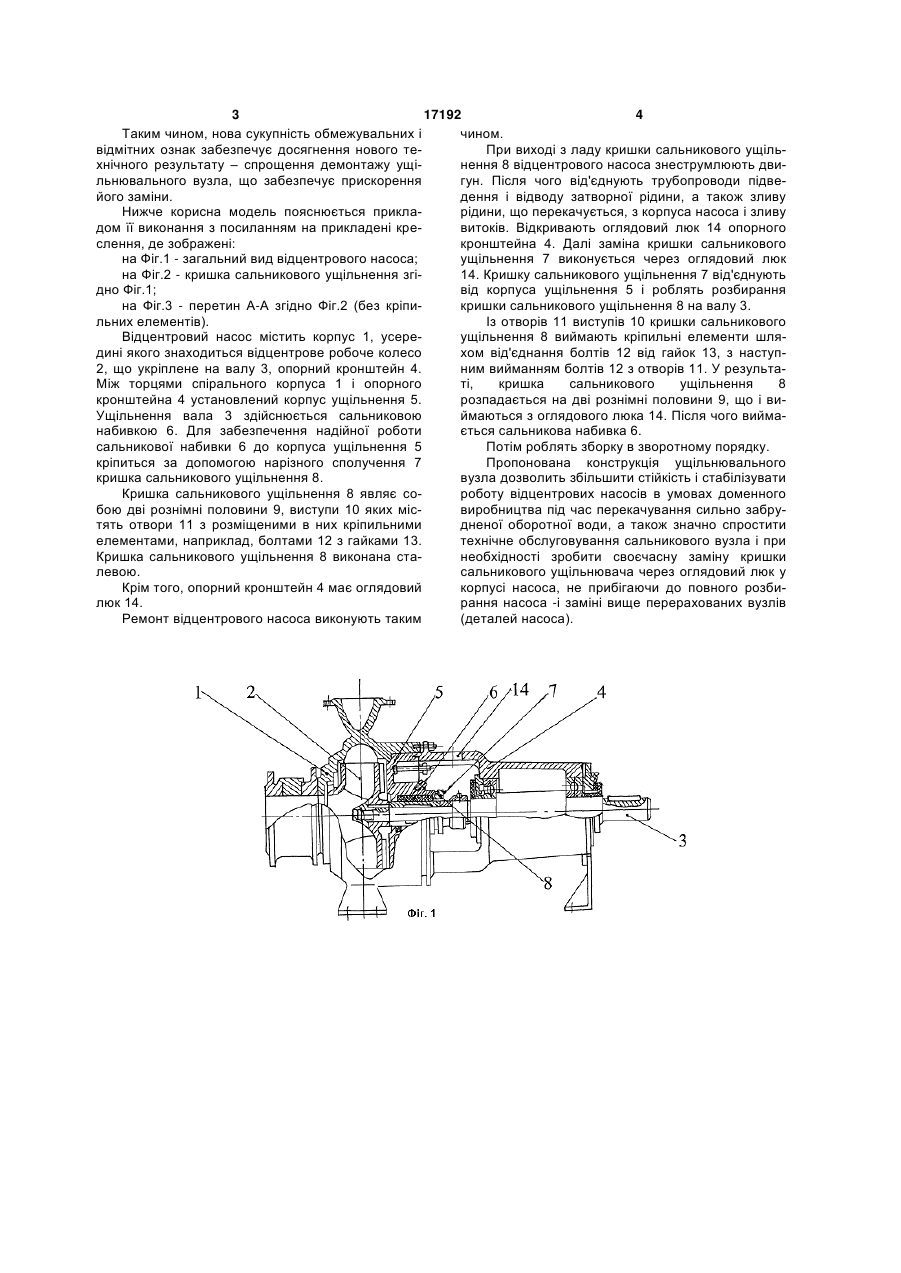

1. Відцентровий насос, що містить кришку сальникового ущільнення, що обладнана виступами, який відрізняється тим, що він обладнаний по 3 17192 4 Таким чином, нова сукупність обмежувальних і чином. відмітних ознак забезпечує досягнення нового теПри виході з ладу кришки сальникового ущільхнічного результату – спрощення демонтажу ущінення 8 відцентрового насоса знеструмлюють двильнювального вузла, що забезпечує прискорення гун. Після чого від'єднують трубопроводи підвейого заміни. дення і відводу затворної рідини, а також зливу Нижче корисна модель пояснюється прикларідини, що перекачується, з корпуса насоса і зливу дом її виконання з посиланням на прикладені кревитоків. Відкривають оглядовий люк 14 опорного слення, де зображені: кронштейна 4. Далі заміна кришки сальникового на Фіг.1 - загальний вид відцентрового насоса; ущільнення 7 виконується через оглядовий люк на Фіг.2 - кришка сальникового ущільнення згі14. Кришку сальникового ущільнення 7 від'єднують дно Фіг.1; від корпуса ущільнення 5 і роблять розбирання на Фіг.3 - перетин А-А згідно Фіг.2 (без кріпикришки сальникового ущільнення 8 на валу 3. льних елементів). Із отворів 11 виступів 10 кришки сальникового Відцентровий насос містить корпус 1, усереущільнення 8 виймають кріпильні елементи шлядині якого знаходиться відцентрове робоче колесо хом від'єднання болтів 12 від гайок 13, з наступ2, що укріплене на валу 3, опорний кронштейн 4. ним вийманням болтів 12 з отворів 11. У результаМіж торцями спірального корпуса 1 і опорного ті, кришка сальникового ущільнення 8 кронштейна 4 установлений корпус ущільнення 5. розпадається на дві рознімні половини 9, що і виУщільнення вала 3 здійснюється сальниковою ймаються з оглядового люка 14. Після чого вийманабивкою 6. Для забезпечення надійної роботи ється сальникова набивка 6. сальникової набивки 6 до корпуса ущільнення 5 Потім роблять зборку в зворотному порядку. кріпиться за допомогою нарізного сполучення 7 Пропонована конструкція ущільнювального кришка сальникового ущільнення 8. вузла дозволить збільшити стійкість і стабілізувати Кришка сальникового ущільнення 8 являє сороботу відцентрових насосів в умовах доменного бою дві рознімні половини 9, виступи 10 яких місвиробництва під час перекачування сильно забрутять отвори 11 з розміщеними в них кріпильними дненої оборотної води, а також значно спростити елементами, наприклад, болтами 12 з гайками 13. технічне обслуговування сальникового вузла і при Кришка сальникового ущільнення 8 виконана станеобхідності зробити своєчасну заміну кришки левою. сальникового ущільнювача через оглядовий люк у Крім того, опорний кронштейн 4 має оглядовий корпусі насоса, не прибігаючи до повного розбилюк 14. рання насоса -і заміні вище перерахованих вузлів Ремонт відцентрового насоса виконують таким (деталей насоса). 5 Комп’ютерна верстка Л. Ціхановська 17192 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
