Вузол кріплення ходового колеса до металевої конструкції крану

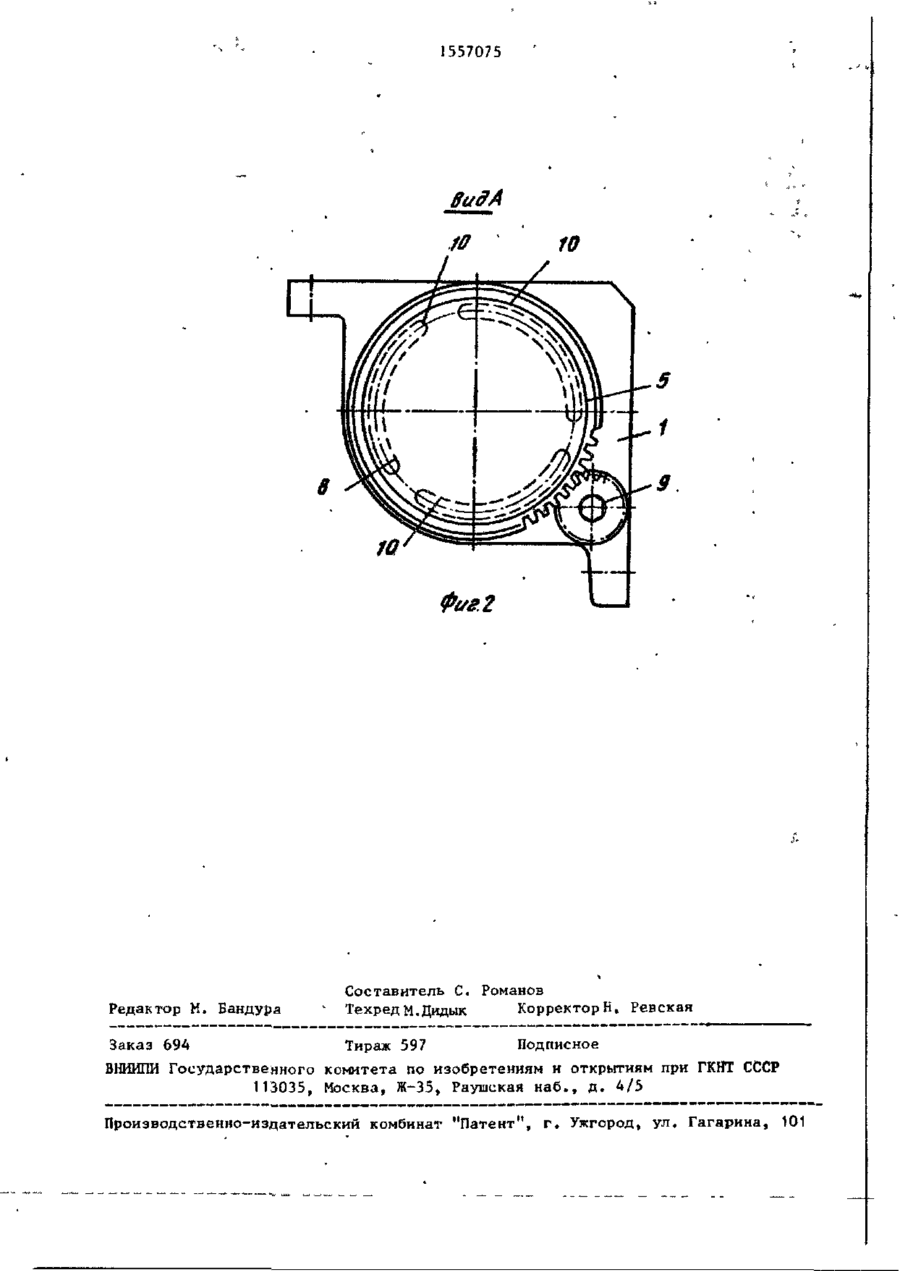

Изобретение относится к подъемнотранспортному машиностроению, а именно к узлам крепления ходового колеса к металлоконструкции крана, Цель изобретения - повышение долговечности за счет обеспечения возможности регулировки положения ходового колеса в процессе эксплуатации. Узел крепления ходового колеса к металлоконструкции крана содержит ходовое колесо 3, вал 4, установленный в буксах 1 посредством сферических подшипников 2. В наружной буксе установлена эксцентриковая втулка 5 с конической наружной поверхностью. На кольцевом выступе наружной концевой части втулки 5 выполнены сквозные пазы для размещения болтов 8, равномерно расположенные по окружности, обеспечивающие возможность поворота эксцентриковой втулки 5 при ослабленных болтах 8. На наружной поверхности кольцевого выступа эксцентриковой втулки 5 выполнен зубчатый венец для взаимодействия с зубьями шестеренчатого ключа, центрирующий хвостовик которого устанавливается в отверстие, выполненное на внешней торцовой поверхности буксы 1. 3 з.п. ф-лы, 2 ил. фие.1 * 1557075 Изобретение относится к подъемнотранспортному машиностроению, а именно к узлам крепления ходовых колес к металлоконструкции крапа. Цель изобретения - повышение долговечности за счет обеспечения возможности регулировки положения ходового колеса в процессе эксплуатации. На фиг. 1 показан узел, общий вид; на фиг. 2 - вид А на фиг. 1. Узел крепления ходового колеса к металлоконструкции крана содержит буксу 1, подшипниковый узел 2, двухребордное ходовое колесо 3, установленное на оси 4, коническую эксцентриковую втулку 5, упругий упор 6, крышку 7, болты 8. Как внутренний, так и внешний подшипниковый узлы снабжены сферическими самоустанавливающимися подшипниками. На внешней стороне корпуса буксы выполнено цилиндрическое отверстие для ввода центрирующего хвостовика шестеренчатого ключа 9. На фланцевой 25 части эксцентриковой втулки 5 предусмотрены овальные пазы 10 для болтов 8, обеспечивающие возможность поворота эксцентриковой втулки при ослабленных болтах 8. і Ф о р м у л а и з о б р е т е н и я 1. Узел крепления ходового колеса к металлоконструкции крана, содрржащий связанные с последней две буксы со сферическими самоустанавливающимися подшипниками, в которых установлен вал ходового колеса, эксцентриковую втулку, установленную в одной из букс между ее корпусом и подшипником, и устройство фиксации втулки, о т л и ч а ю щ и й с я тем, что, с целью повышения долговечности за счет обеспечения возможности регулировки положения ходового колеса в процессе эксплуатации, он снабжен упругим кольцом, установленным между тор-^ цовой поверхностью эксцентриковой втулки и корпусом одной буксы, наружная часть эксцентриковой втулки и ответная контактирующая с ней внутренняя поверхность одной буксы выполнены коническими, а устройство фиксации втулки включает в себя выполненный на наружной концевой части ее конической поверхности кольцевой выступ со сквозными пазами» равномерно расположенными по окружности, с центром на оси конической поверхности втулки, болты, ввинченные в корпус 30 б^ксы и проходящие через вышеупомянутые пазы втулки. На наружной поверхности выступа 2. Узел по п. ^ о т л и ч а ю эксцентриковой втулки 5 выполнен зубщ и й с я тем, что паз выполнен с чатый венец для взаимодействия с зудлиной, большей расстояния по окружбьями шестеренчатого ключа 9. 35 ности между болтами. Устройство работает следующим об3. Узел по п. ^ о т л и ч а ю разом. щ и й с я тем, что подшипник одной При необходимости скорректировать буксы установлен на валу с возможносугол установки колеса в плане опору тью перемещения вдоль него. 40 вывешивают при помощи домкрата, от4. Узел по п. ^ о т л и ч а ю пускают болты 8 и с помощью шестеренщ и й с я тем, что на наружной торчатого ключа 9 проворачивают эксцентцовой поверхности одной буксы выполриковую втулку 5 относительно букнено отверстие для хвостовика шестесы 1 в пределах овальных пазов 10. ренчатого ключа, а на выступе кониВ нужном почожении эксцентриковую 45 ческой втулки выполнен зубчатый венец втулку 5 фиксируют при помощи болдля взаимодействия с шестеренчатым тов 8. ключом. 1557075 в Фиг.2 Редактор М. Бандура Составитель С. Романов Техред М.Дидык Корректор Н. Ревская Заказ 694 Тираж 597 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
