Всеспрямована антена
Номер патенту: 17304
Опубліковано: 15.09.2006
Автори: Михайлов Максим Володимирович, Пасльон Володимир Володимирович
Формула / Реферат
Всеспрямована антена, що містить круглий хвилевід, первинний випромінювач і конічний рефлектор, вісь якого збігається з віссю випромінювача, яка відрізняється тим, що конічний рефлектор виконаний з можливістю зменшення або збільшення відбивної бічної поверхні конуса.
Текст

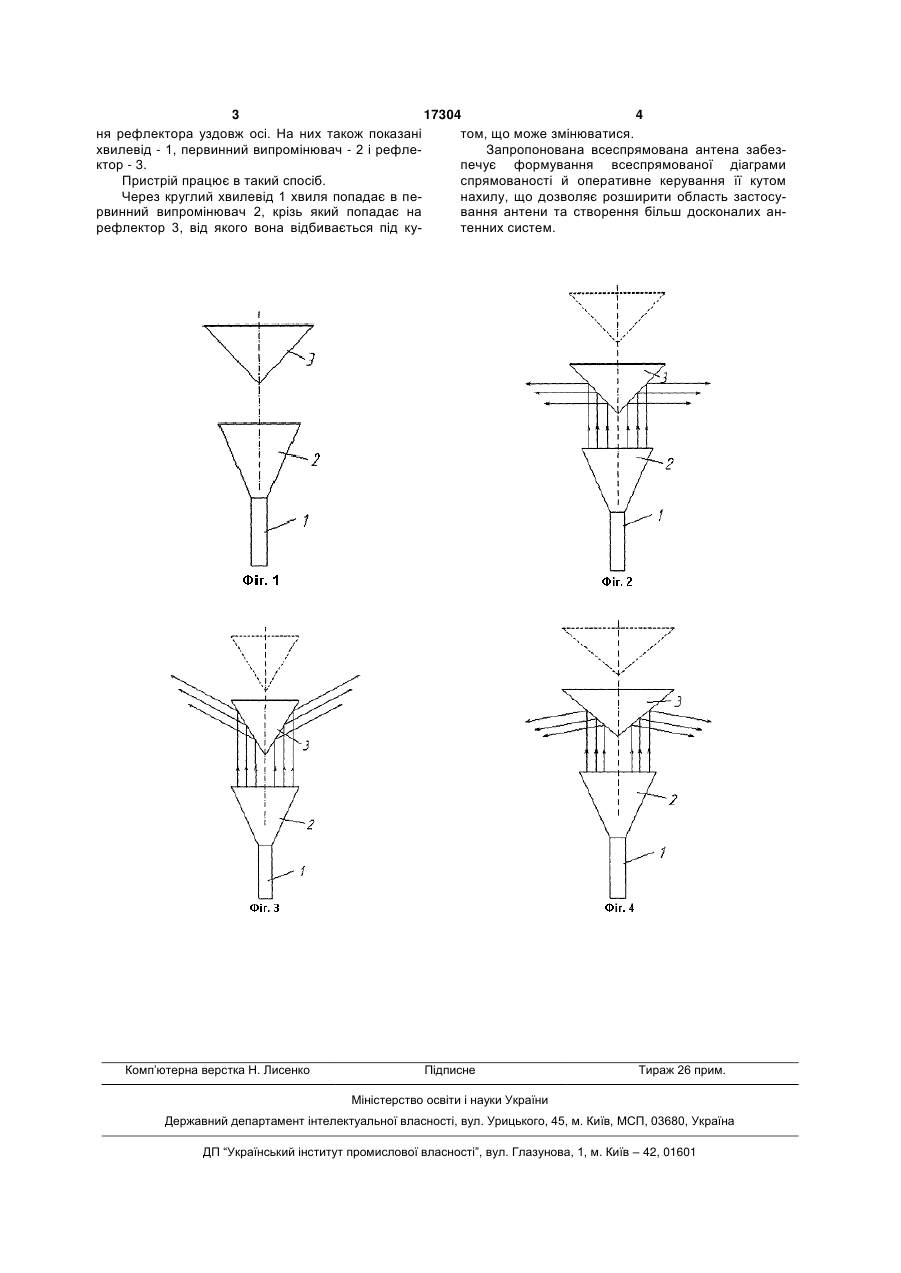

Всеспрямована антена, що містить круглий хвилевід, первинний випромінювач і конічний рефлектор, вісь якого збігається з віссю випромінювача, яка відрізняється тим, що конічний рефлектор виконаний з можливістю зменшення або збільшення відбивної бічної поверхні конуса. (19) (21) u200603617 (22) 03.04.2006 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Михайлов Максим Володимирович, Пасльон Володимир Володимирович (73) ДОНЕЦЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 17304 4 ня рефлектора уздовж осі. На них також показані том, що може змінюватися. хвилевід - 1, первинний випромінювач - 2 і рефлеЗапропонована всеспрямована антена забезктор - 3. печує формування всеспрямованої діаграми Пристрій працює в такий спосіб. спрямованості й оперативне керування її кутом Через круглий хвилевід 1 хвиля попадає в пенахилу, що дозволяє розширити область застосурвинний випромінювач 2, крізь який попадає на вання антени та створення більш досконалих анрефлектор 3, від якого вона відбивається під кутенних систем. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOmnidirectional antenna
Автори англійськоюMykhailov Maksym Volodymyrovych, Paslion Volodymyr Volodymyrovych
Назва патенту російськоюВсенаправленная антенна
Автори російськоюМихайлов Максим Владимирович, Паслён Владимир Владимирович
МПК / Мітки
МПК: H01Q 19/10
Мітки: антена, всеспрямована
