Пристрій для фотометричних вимірів

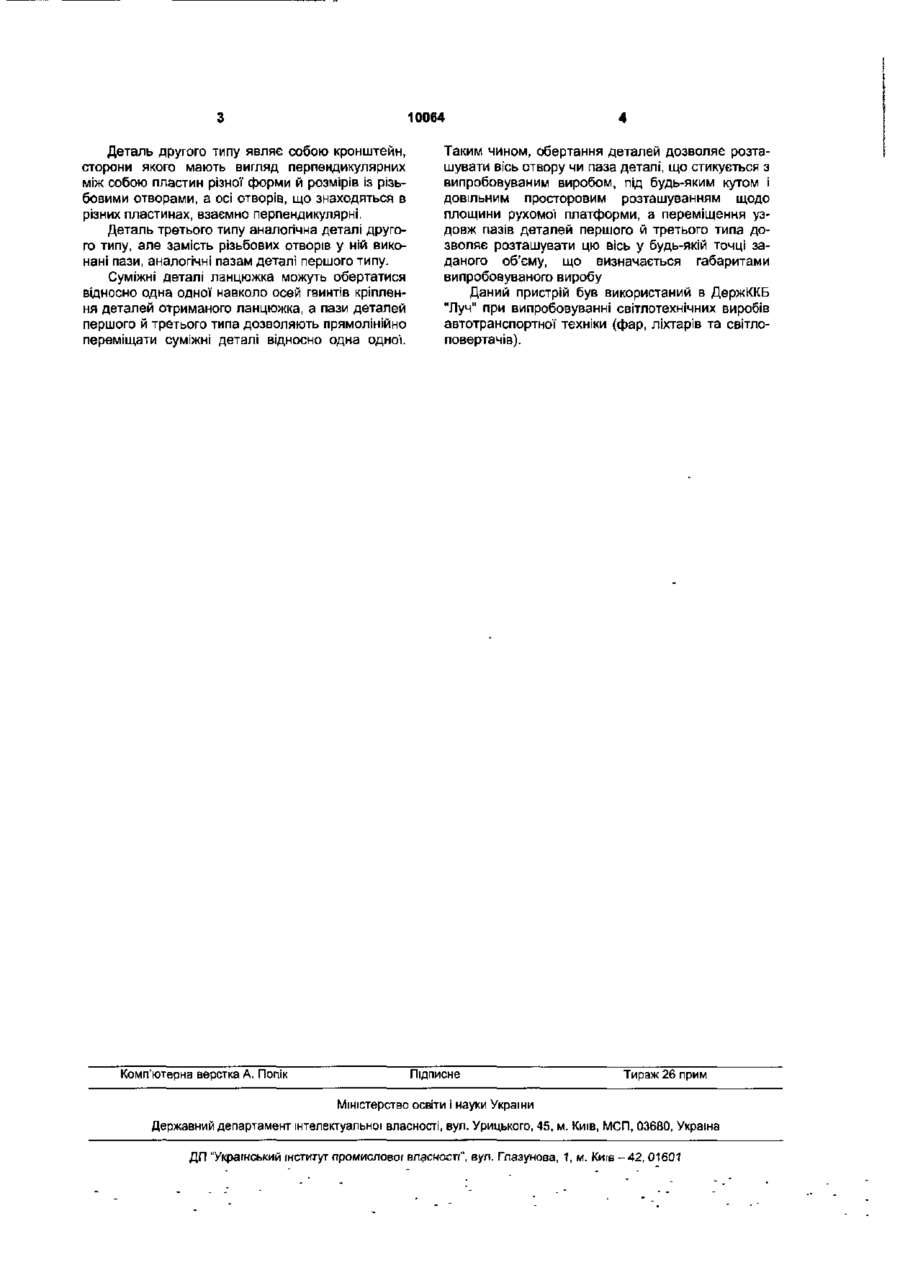

Пристрій для фотометричних вимірів, що містить рухому платформу, яка обертається навколо двох перпендикулярних осей, які перетинаються, елемент кріплення випробовуваного виробу на рухомій платформі, який відрізняється тим, що елемент кріплення виконаний складеним у вигляді ланцюжка, який складається з довільної кількості розташованих у довільній послідовності деталей п Корисна модель відноситься до фотометрії і призначений для випробовувань фар і зовнішніх ліхтарів автотранспортної' техніки й велосипедів, а також світлоповертачів. Відомий пристрій для випробувань театральних прожекторів, що містить платформу для установлювання випробовуваних виробів, яка обертається навколо двох взаємно перпендикулярних осей, що перетинаються [патент НДР №26836 "Гоніометричний фотометр для театральних прожекторів"]. Недоліками зазначеного пристрою є : - необхідність внесення до результатів вимірювань поправок, що залежать від зміщення світлового центра від точки перетину осей обертання платформи; - неможливість точного вимірювання цього зміщення За найближчий аналог запропонованої корисної моделі прийнятий патент України №15360А "Пристрій для фотометричних вимірювань" Відомий пристрій містить рухому платформу, що обертається навколо двох взаємно перпендикулярних осей, що перетинаються, і одну проміжну деталь для кріплення випробовуваного виробу до рухомої платформи. Недоліком відомого пристрою є те, що проміжна деталь не дозволяє кріпити випробовувані типів, де п - від 1 до 3, із пазами й отворами, у які входять гвинти, що з'єднують ланцюжок деталей, причому взаємне розташування деталей у ланцюжку зафіксовано гайками, при цьому перша деталь ланцюжка прикріплена до рухомої' платформи, а остання - до випробовуваного виробу, деталь першого типу являє собою пластину з наскрізним подовженим пазом, деталь другого типу являє собою кронштейн, сторони якого мають вигляд перпендикулярних одна одній пластин різної форми і розмірів з нарізними отворами, а осі отворів у різних пластинах взаємно перпендикулярні, деталь третього типу аналогічна деталі другого типу, але замість нарізних отворів у ньому виконані пази, аналогічні пазам деталі першого типу. вироби таким чином, щоб їхні світлові центри збігалися з точкою перетину осей обертання платформи, при цьому їхні елементи кріплення (гвинти і гладкі чи різьбові отвори) розташовуються тільки під довільними кутами до рухомої платформи, що обумовлені конструкцією випробовуваних виробів. В основу корисної моделі поставлена задача створення пристрою для фотометричних вимірів, який дозволяє кріпити на рухому платформу різноманітні випробовувані вироби з довільним кутовим положенням їх елементів кріплення до рухомої платформи і тим самим розширити номенклатуру випробовуваних виробів. Рішення поставленої задачі здійснюється за рахунок того, що запропонований пристрій містить рухому платформу та елемент кріплення, виконаний складеним у вигляді ланцюжка, що містить довільну кількість розташованих у довільній послідовності деталей п типів, де п - від 1 до 3, із пазами й отворами. У пази й отвори входять гвинти, що з'єднують деталі в ланцюжок, а взаємне розташування деталей у ланцюжку фіксується гайками. Перша деталь ланцюжка кріпиться до рухомої платформи, а остання - до випробовуваного виробу Деталь першого типу являє собою пластину з наскрізним подовженим пазом 10064 Деталь другого типу являє собою кронштейн, сторони якого мають вигляд перпендикулярних між собою пластин різної форми й розмірів із різьбовими отворами, а осі отворів, що знаходяться в різних пластинах, взаємно перпендикулярні. Деталь третього типу аналогічна деталі другого типу, але замість різьбових отворів у ній виконані пази, аналогічні пазам деталі першого типу. Суміжні деталі ланцюжка можуть обертатися відносно одна одної навколо осей гвинтів кріплення деталей отриманого ланцюжка, а пази деталей першого й третього типа дозволяють прямолінійно переміщати суміжні деталі відносно одна одної. Комп'ютерна верстка А. Попік Таким чином, обертання деталей дозволяє розташувати вісь отвору чи паза деталі, що стикується з випробовуваним виробом, під будь-яким кутом і довільним просторовим розташуванням щодо площини рухомої платформи, а переміщення уздовж пазів деталей першого й третього типа дозволяє розташувати цю вісь у будь-якій точці заданого об'єму, що визначається габаритами випробовуваного виробу Даний пристрій був використаний в ДержККБ "Луч" при випробовуванні світлотехнічних виробів автотранспортної техніки (фар, ліхтарів та світлоповертачів). Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ЦП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42,01601
