Пристрій для витягування хребта

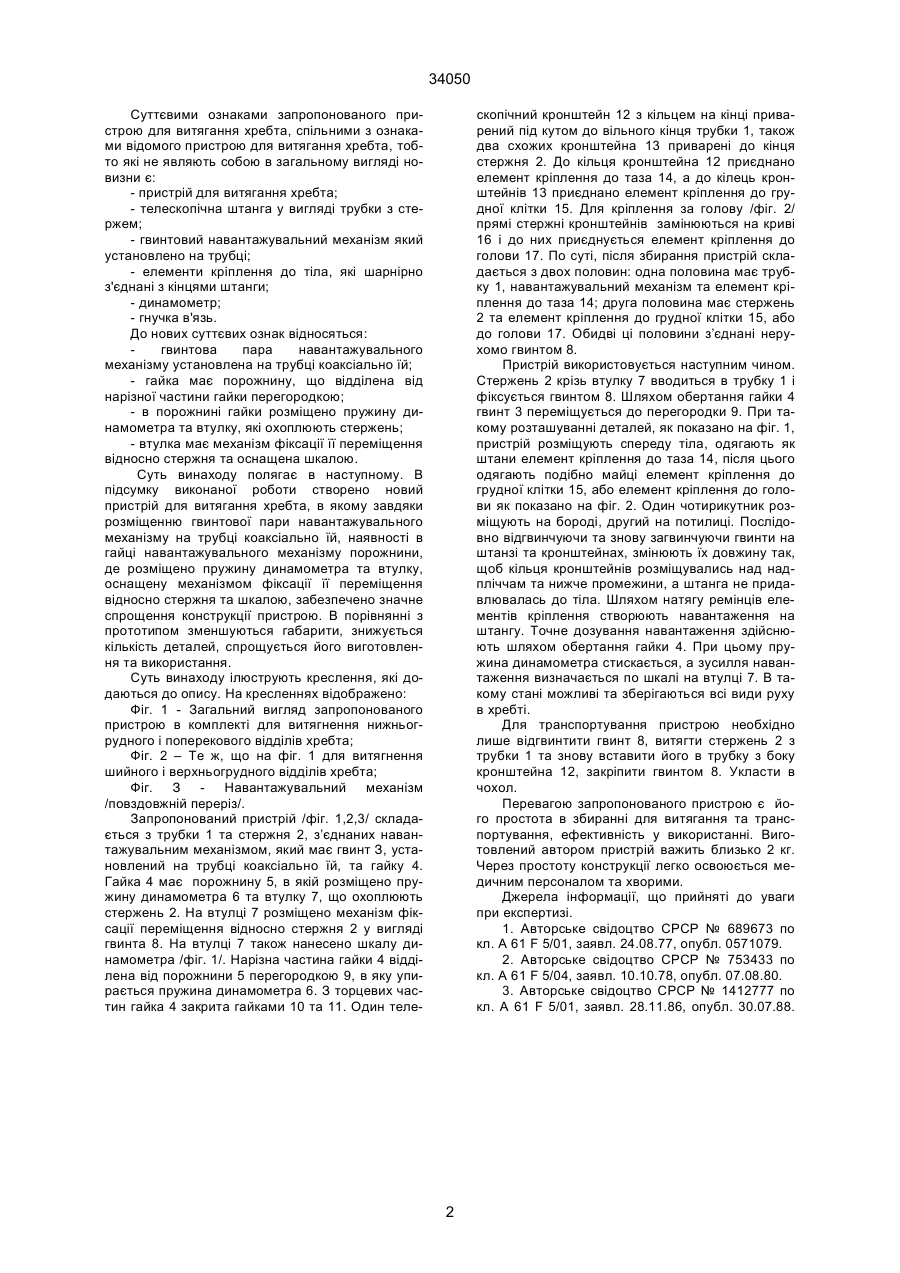

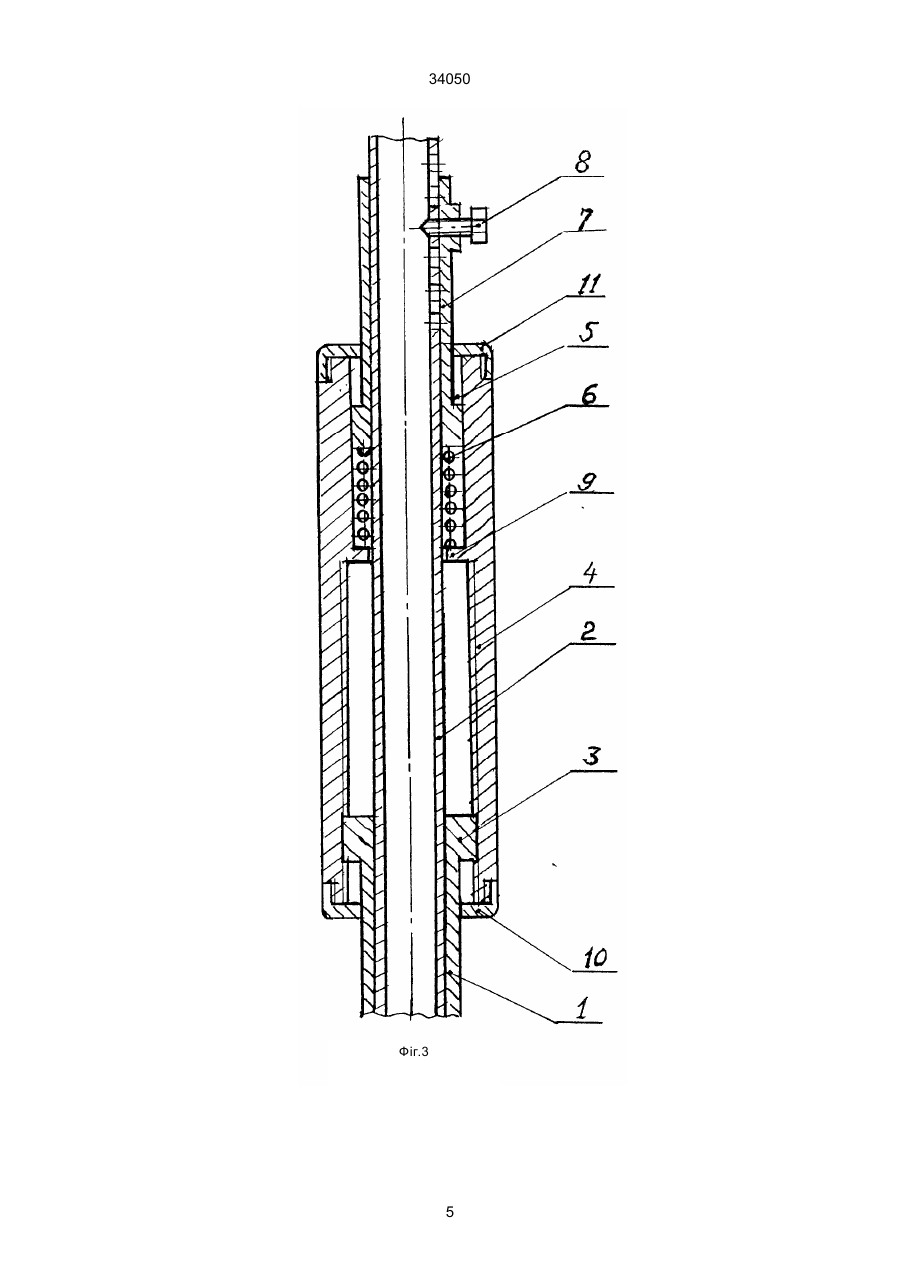

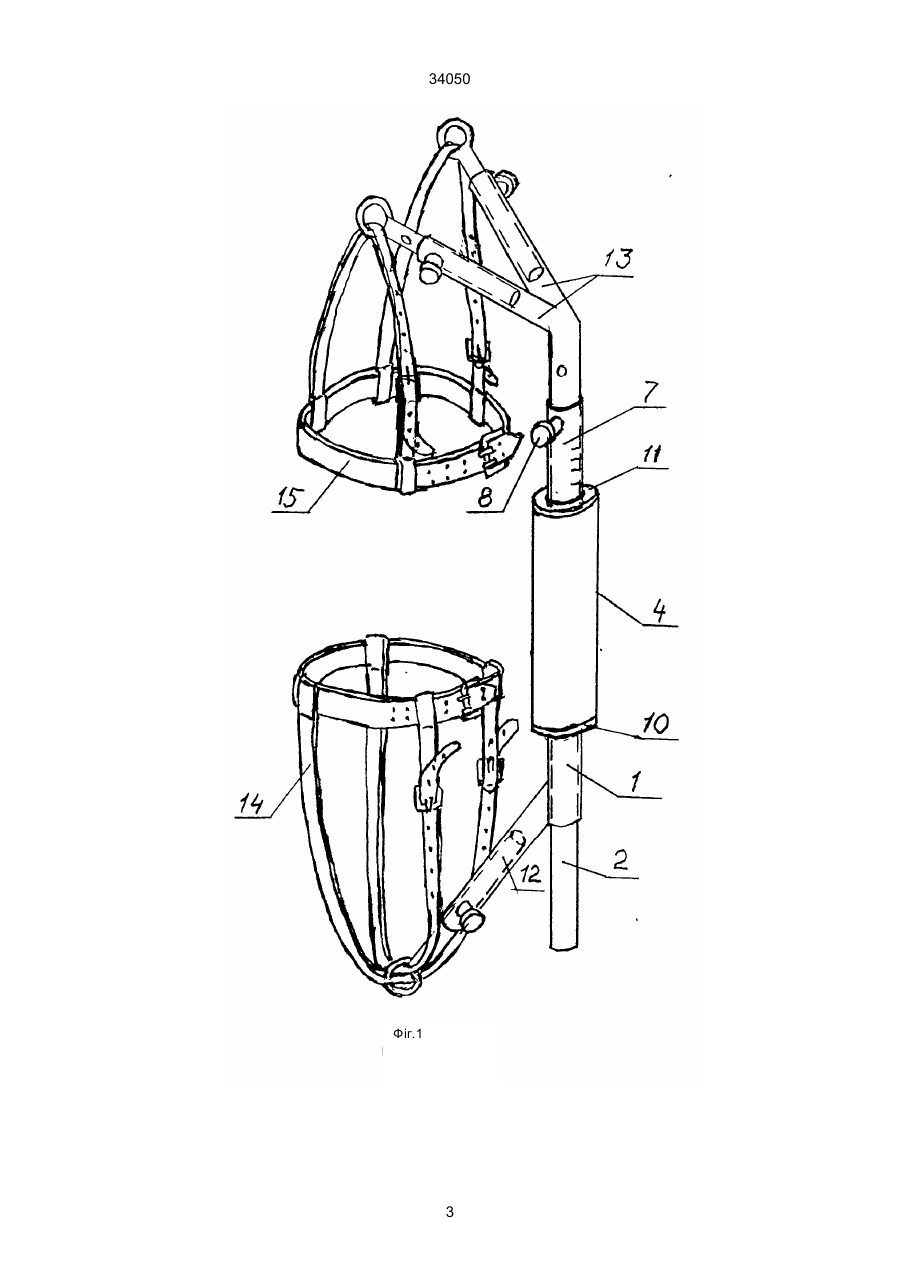

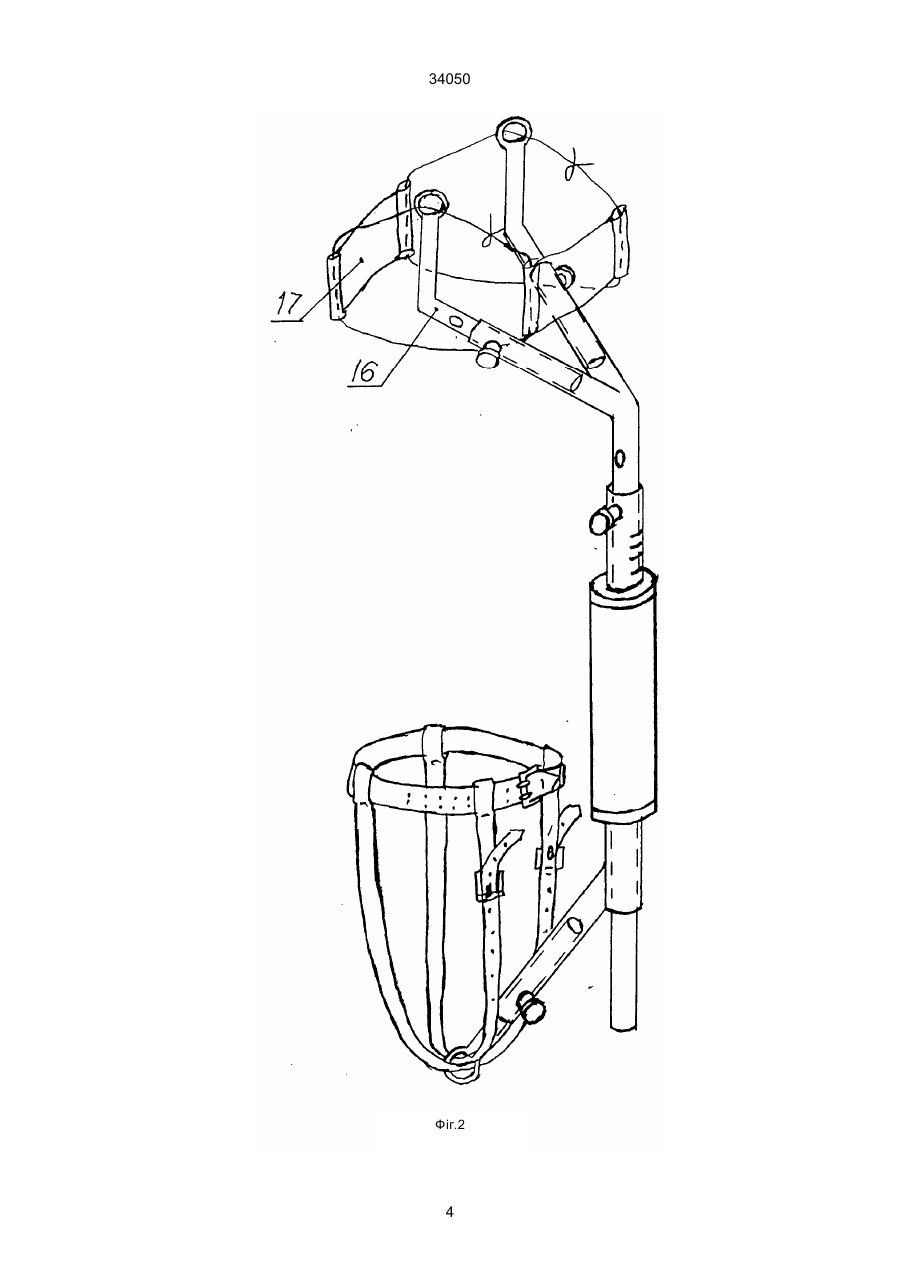

Пристрій для витягування хребта, складений з телескопічної штанги у вигляді трубки з стержнем, з'єднаних гвинтовим навантажувальним механізмом, який установлено на трубці, елементів 34050 Суттєвими ознаками запропонованого пристрою для витягання хребта, спільними з ознаками відомого пристрою для витягання хребта, тобто які не являють собою в загальному вигляді новизни є: - пристрій для витягання хребта; - телескопічна штанга у вигляді трубки з стержем; - гвинтовий навантажувальний механізм який установлено на трубці; - елементи кріплення до тіла, які шарнірно з'єднані з кінцями штанги; - динамометр; - гнучка в'язь. До нових суттєвих ознак відносяться: гвинтова пара навантажувального механізму установлена на трубці коаксіально їй; - гайка має порожнину, що відділена від нарізної частини гайки перегородкою; - в порожнині гайки розміщено пружину динамометра та втулку, які охоплюють стержень; - втулка має механізм фіксації її переміщення відносно стержня та оснащена шкалою. Суть винаходу полягає в наступному. В підсумку виконаної роботи створено новий пристрій для витягання хребта, в якому завдяки розміщенню гвинтової пари навантажувального механізму на трубці коаксіально їй, наявності в гайці навантажувального механізму порожнини, де розміщено пружину динамометра та втулку, оснащену механізмом фіксації її переміщення відносно стержня та шкалою, забезпечено значне спрощення конструкції пристрою. В порівнянні з прототипом зменшуються габарити, знижується кількість деталей, спрощується його виготовлення та використання. Суть винаходу ілюструють креслення, які додаються до опису. На кресленнях відображено: Фіг. 1 - Загальний вигляд запропонованого пристрою в комплекті для витягнення нижньогрудного і поперекового відділів хребта; Фіг. 2 – Те ж, що на фіг. 1 для витягнення шийного і верхньогрудного відділів хребта; Фіг. З - Навантажувальний механізм /повздовжній переріз/. Запропонований пристрій /фіг. 1,2,3/ складається з трубки 1 та стержня 2, з’єднаних навантажувальним механізмом, який має гвинт З, установлений на трубці коаксіально їй, та гайку 4. Гайка 4 має порожнину 5, в якій розміщено пружину динамометра 6 та втулку 7, що охоплюють стержень 2. На втулці 7 розміщено механізм фіксації переміщення відносно стержня 2 у вигляді гвинта 8. На втулці 7 також нанесено шкалу динамометра /фіг. 1/. Нарізна частина гайки 4 відділена від порожнини 5 перегородкою 9, в яку упирається пружина динамометра 6. З торцевих частин гайка 4 закрита гайками 10 та 11. Один теле скопічний кронштейн 12 з кільцем на кінці приварений під кутом до вільного кінця трубки 1, також два схожих кронштейна 13 приварені до кінця стержня 2. До кільця кронштейна 12 приєднано елемент кріплення до таза 14, а до кілець кронштейнів 13 приєднано елемент кріплення до грудної клітки 15. Для кріплення за голову /фіг. 2/ прямі стержні кронштейнів замінюються на криві 16 і до них приєднується елемент кріплення до голови 17. По суті, після збирання пристрій складається з двох половин: одна половина має трубку 1, навантажувальний механізм та елемент кріплення до таза 14; друга половина має стержень 2 та елемент кріплення до грудної клітки 15, або до голови 17. Обидві ці половини з’єднані нерухомо гвинтом 8. Пристрій використовується наступним чином. Стержень 2 крізь втулку 7 вводиться в трубку 1 і фіксується гвинтом 8. Шляхом обертання гайки 4 гвинт 3 переміщується до перегородки 9. При такому розташуванні деталей, як показано на фіг. 1, пристрій розміщують спереду тіла, одягають як штани елемент кріплення до таза 14, після цього одягають подібно майці елемент кріплення до грудної клітки 15, або елемент кріплення до голови як показано на фіг. 2. Один чотирикутник розміщують на бороді, другий на потилиці. Послідовно відгвинчуючи та знову загвинчуючи гвинти на штанзі та кронштейнах, змінюють їх довжину так, щоб кільця кронштейнів розміщувались над надпліччам та нижче промежини, а штанга не придавлювалась до тіла. Шляхом натягу ремінців елементів кріплення створюють навантаження на штангу. Точне дозування навантаження здійснюють шляхом обертання гайки 4. При цьому пружина динамометра стискається, а зусилля навантаження визначається по шкалі на втулці 7. В такому стані можливі та зберігаються всі види руху в хребті. Для транспортування пристрою необхідно лише відгвинтити гвинт 8, витягти стержень 2 з трубки 1 та знову вставити його в трубку з боку кронштейна 12, закріпити гвинтом 8. Укласти в чохол. Перевагою запропонованого пристрою є його простота в збиранні для витягання та транспортування, ефективність у використанні. Виготовлений автором пристрій важить близько 2 кг. Через простоту конструкції легко освоюється медичним персоналом та хворими. Джерела інформації, що прийняті до уваги при експертизі. 1. Авторське свідоцтво СРСР № 689673 по кл. А 61 F 5/01, заявл. 24.08.77, опубл. 0571079. 2. Авторське свідоцтво СРСР № 753433 по кл. А 61 F 5/04, заявл. 10.10.78, опубл. 07.08.80. 3. Авторське свідоцтво СРСР № 1412777 по кл. А 61 F 5/01, заявл. 28.11.86, опубл. 30.07.88. 2 34050 Фіг.1 3 34050 Фіг.2 4 34050 Фіг.3 5 34050 ____________________________________________ ДП “Український інститут промислової власності” (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид.арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22 ___________________________________________________________ 6
