Пляшка

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 17354

Опубліковано: 15.09.2006

Автори: Іванов Ростислав Іванович, Романів Михайло Петрович, Делявський Богдан Ярославович, Виходець Ігор Борисович

Завантажити PDF файл.

Формула / Реферат

Пляшка, що містить шийку з нарізним вінчиком, похилі плечики і оснащений дном циліндричний корпус, у якого місця переходу шийки в плечики виконані по радіусах, а на корпусі виконані кільцеві буртики, верхній з яких розміщений безпосередньо під плечиками, а нижній - над дном корпусу, яка відрізняється тим, що на циліндричній частині корпусу виконані сплощення у вигляді двох опозитно розміщених площин, контури яких являють собою витягнуті по вертикалі овали, при цьому площина кожного овалу ввігнута з великим радіусом кривизни по вертикалі.

Текст

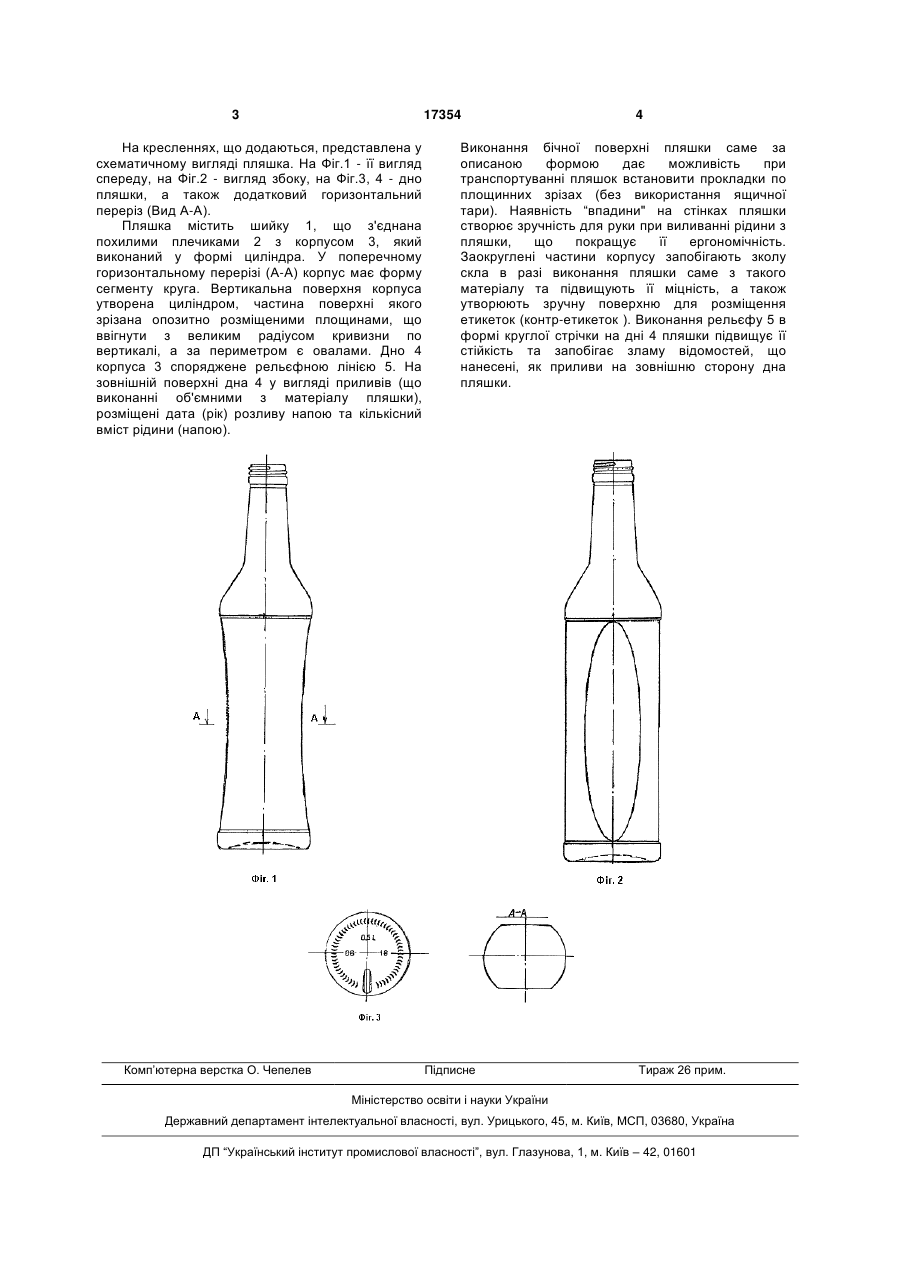

Пляшка, що містить шийку з нарізним вінчиком, похилі плечики і оснащений дном 3 17354 На кресленнях, що додаються, представлена у схематичному вигляді пляшка. На Фіг.1 - її вигляд спереду, на Фіг.2 - вигляд збоку, на Фіг.3, 4 - дно пляшки, а також додатковий горизонтальний переріз (Вид А-А). Пляшка містить шийку 1, що з'єднана похилими плечиками 2 з корпусом 3, який виконаний у формі циліндра. У поперечному горизонтальному перерізі (А-А) корпус має форму сегменту круга. Вертикальна поверхня корпуса утворена циліндром, частина поверхні якого зрізана опозитно розміщеними площинами, що ввігнути з великим радіусом кривизни по вертикалі, а за периметром є овалами. Дно 4 корпуса 3 споряджене рельєфною лінією 5. На зовнішній поверхні дна 4 у вигляді приливів (що виконанні об'ємними з матеріалу пляшки), розміщені дата (рік) розливу напою та кількісний вміст рідини (напою). Комп’ютерна верстка О. Чепелев 4 Виконання бічної поверхні пляшки саме за описаною формою дає можливість при транспортуванні пляшок встановити прокладки по площинних зрізах (без використання ящичної тари). Наявність “впадини" на стінках пляшки створює зручність для руки при виливанні рідини з пляшки, що покращує її ергономічність. Заокруглені частини корпусу запобігають зколу скла в разі виконання пляшки саме з такого матеріалу та підвищують її міцність, а також утворюють зручну поверхню для розміщення етикеток (контр-етикеток ). Виконання рельєфу 5 в формі круглої стрічки на дні 4 пляшки підвищує її стійкість та запобігає зламу відомостей, що нанесені, як приливи на зовнішню сторону дна пляшки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Bottle

Автори англійською

Ivanov Rostyslav Ivanovych, Vihodets Igor Borisovych, Vychodets`Ihor Borysovych, Vykhodets Ihor Borysovych, Romaniv Mykhailo Petrovych, Deliavskyi Bohdan Yaroslavovych

Назва патенту російською

Бутылка

Автори російською

Иванов Ростислав Иванович, Виходец Игорь Борисович, Выходец Игорь Борисович, Выходец Игорь Борисович, Романив Михаили Петрович, Романив Михаил Петрович, Делявский Богдан Ярославович

МПК / Мітки

Автор: Черняк Євгеній Олександрович

МПК: B65D 1/02

Мітки: пляшка, рідини

Формула / Реферат:

1. Пляшка для рідини, що містить горловину з елементом кріплення пробки, плечики та корпус, нижня частина якого переходить у денце, яка відрізняється тим, що принаймні одна частина бокової поверхні корпуса має рифлену поверхню, яка утворена вертикальними насічками, виконаними у корпусі.2. Пляшка для рідини за п. 1, яка відрізняється тим, що відстань між вертикальними насічками, виконаними у корпусі, однакова.3. Пляшка для...
