Пристрій для доочищення рідини

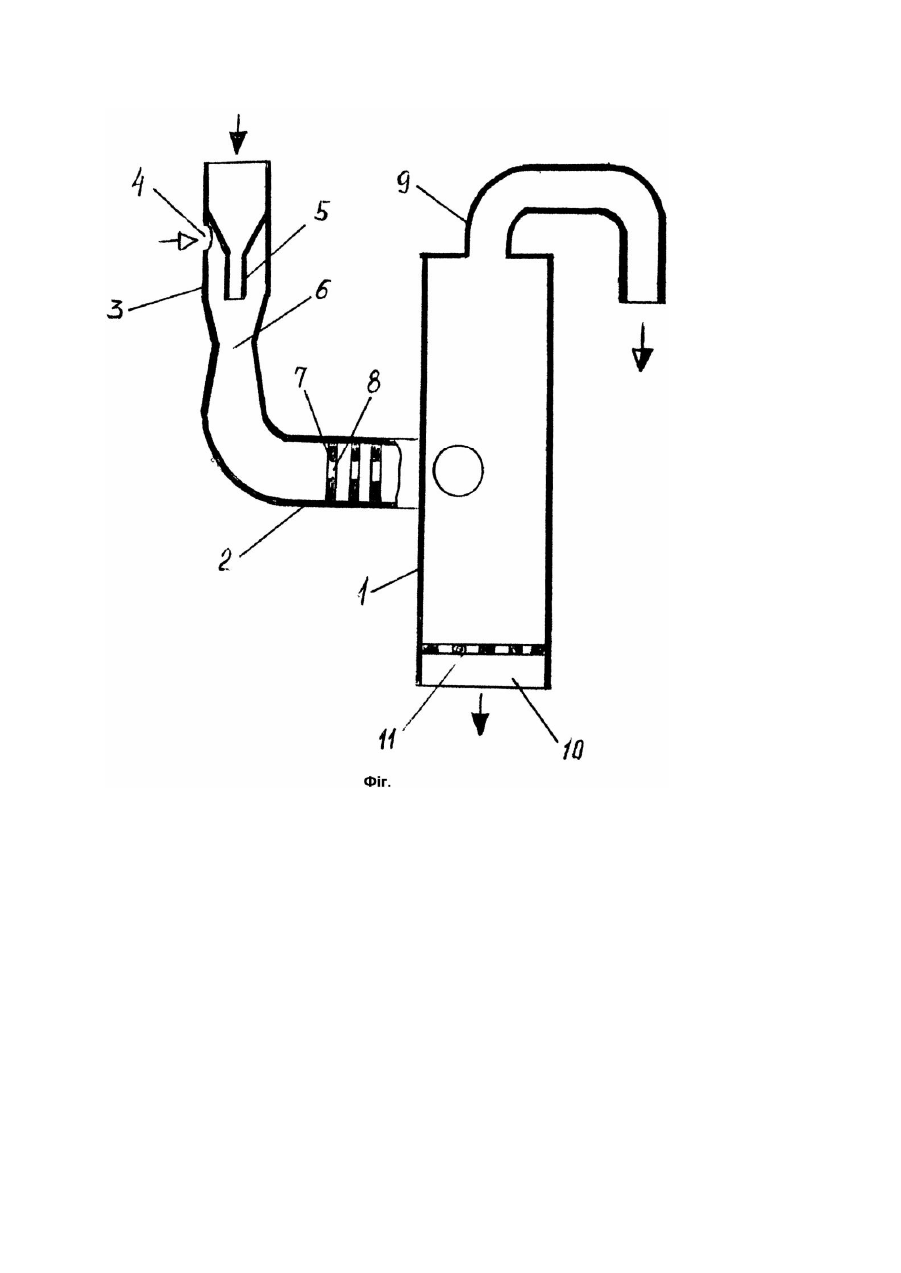

Винахід відноситься до флотаційних апаратів для очищення рідини від розчинних і нерозчинних речовин і може застосовуватись, наприклад, для очищення води, яка використовується для технологічних цілей, приготування харчових продуктів, напоїв та для пиття. Відомий флотаційний пристрій (А.с. СССР №887466, кл. C02F1/24, 1981, №45) для очищення стічних вод, який складається з корпусу, патр убків підведення та відведення води, пінознімаючого механізму, шарнірно закріплених на валу перегородок та скребків. Вадою відомого пристрою є складність конструкції. Найбільш близьким по технічній суті до запропонованого технічного рішення є пристрій (А.с. СССР №1096227, кл. C02F1/24, 1984, Бюл. №21) для очищення стічних вод, який містить корпус, перегородки, камери сепарації і флотації, диспергатори, вхідні, ви хідні та переливні патрубки, пристрій виведення піни. Вадою відомого пристрою є складність конструкції і значні розміри в зв'язку з низькоінтенсивним проведенням процесу. Ціль винаходу - спрощення конструкції і інтенсифікація процесу очищення, обумовлені високою швидкістю рідини і малини бульками газу при ежекції. Поставлена ціль досягається тим, що у пристрої, який складається з пристрою підводу газу в рідину та сепаратора розділення рідини і піни, між пристроєм підводу газу в рідину і сепаратором розташовано змішувач, а сепаратор виконаний у вигляді порожнього циліндра з верхнім та нижнім вихідними патрубками і на боковій стінці порожнього циліндра знаходиться вхідний патрубок. Пристрій підводу газу в рідину виконаний у вигляді ежектора. Змішувач виконаний у вигляді профільованої труби, наприклад, циліндра з розташованими усередині нього на відстані поперечними діафрагмами з центральним отвором. В нижній частині сепаратора розташовано стабілізатор потоку, виконаний у вигляді насадки. Верхній вихідний патрубок сепаратора розташовано по осі. Відмінною ознакою запропонованого пристрою є розташування між пристроєм підводу газу в рідину і сепаратором змішувача, а сепаратор виконаний у вигляді порожнього циліндра з верхнім та нижнім вихідними патрубками і на боковій стінці порожнього циліндра знаходиться вхідний патрубок. Пристрій підводу газу в рідину виконаний у вигляді ежектора. Змішувач виконаний у вигляді профільованої труби, наприклад, циліндра з розташованими усередині нього на відстані поперечними діафрагмами з центральним отвором. В нижній частині сепаратора розташовано стабілізатор потоку, виконаний у вигляді насадки. Верхній вихідний патрубок сепаратора розташовано по осі. Пристрій може працювати при швидкості рідини в кілька разів більше, ніж у відомих пристроях. В сепараторі відцентрова сила радіального переміщення бульок значно більша від їх переміщення в гравітаційному полі. Тому пристрій конструктивно спрощений, і має значно менші розміри в зв'язку з інтенсивним проведенням процесу контактування газу і рідини та їх розділенням. На кресленні (фіг.) зображено пристрій для доочищення рідини, поздовжній розріз. Пристрій для доочищення рідини складається з сепаратора 1 розділення рідини і піни, змішувача 2 і пристрою підводу газу в рідину. Пристрій підводу газу в рідину виконаний у вигляді ежектора, який має отвір 4 для підводу газу, звужену трубу 5 підводу рідини та сопло 6. Змішувач виконаний у вигляді профільованої труби, наприклад циліндра з розташованими усередині нього на відстані поперечними діафрагмами 7 з центральним отвором 8. Сепаратор 1 виконаний у вигляді порожнього циліндра з верхнім 9 та нижнім 10 вихідними патрубками і на боковій стінці порожнього циліндра знаходиться тангенціальний вхідний патрубок, яким являється кінець змішувача 2. В нижній частині сепаратора розташовано стабілізатор потоку, виконаний у вигляді насадки 11, наприклад, сітки. Пристрій працює таким способом. Рідина підтиском поступає в пристрій 3, де проходить через звужену трубу 5 і далі разом з газом, який проходить через отвір 4, поступає в сопло 6. Газорідинний потік з високою швидкістю поступає в змішувач 2, де він інтенсивно перемішується при проходженні через отвори 8 діафрагм 7. Газорідинний потік поступає з змішувача тангенціальне в сепаратор 1, де під дією відцентрової сили бульки газу направляються до центру сепаратора. По центру сепаратора, у його верхній частині, збирається піна, яка відводиться через патрубок 9. Очищена рідина відводиться через насадку 11 і патрубок 10 зовні. З піною виділяються різні забруднюючі речовини. Виконані досліди показали, що при обробці води і видаленні забруднюючої піни в очищеній воді поглинання світла зменшилось в декілька раз.
