Пристрій для доочищення головок коренеплодів від залишків гички на корені

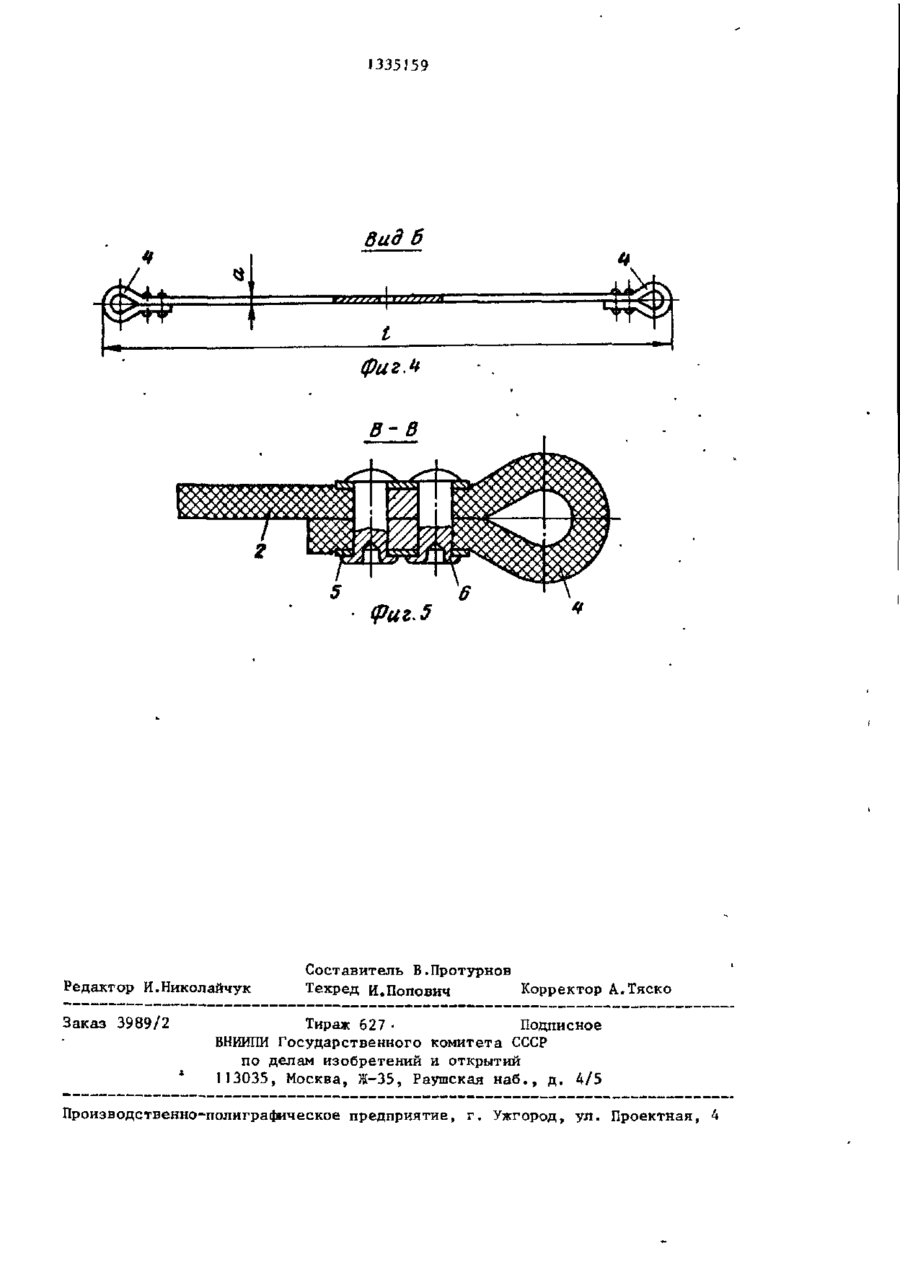

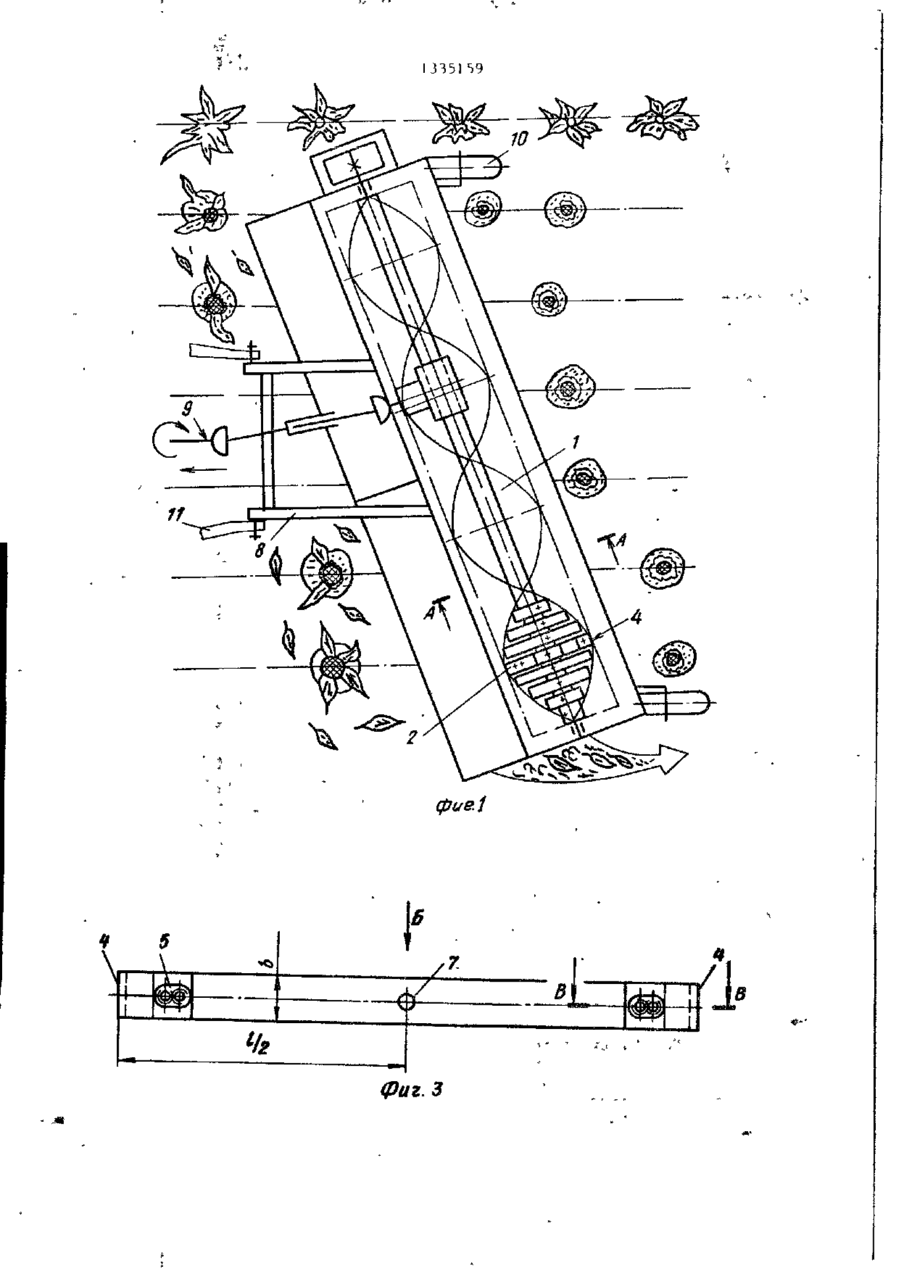

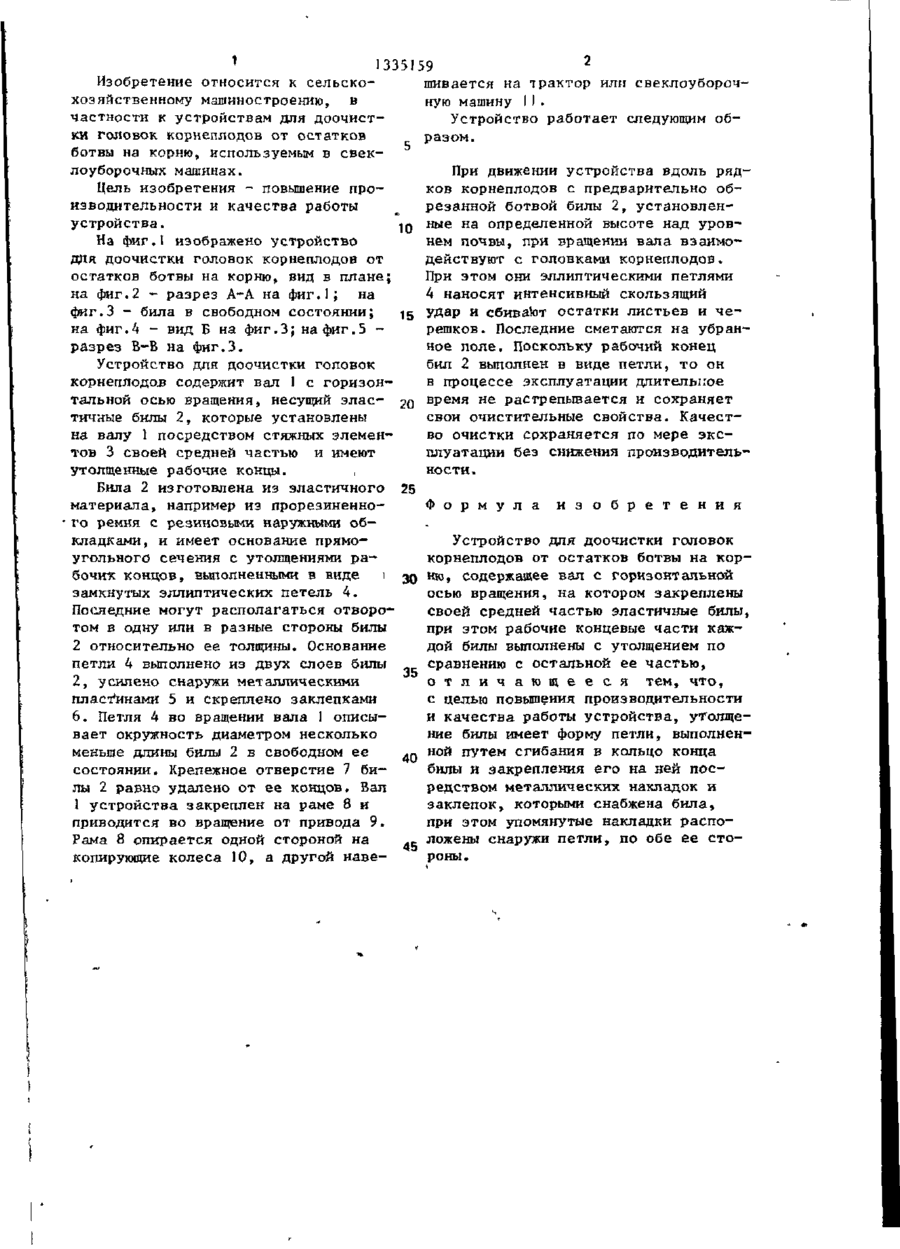

Изобретение относится к области сельскохозяйственного машиностроения, в частности к устройствам для до очистки корнеплодов от ботвы на корню. Цель изобретения - повышение производительности и качества работы устройства. Устройство для доочистки головок корнеплодов от остатков ботвы на корню содержит горизонтальный вал 1, несущий закрепленные на нем средней своей частью эластичные билы 2. Рабочие концы каждой билы 2 имеют утолщения в форме петель 4, образованных путем сгибания этих концов и крепления посредством металлических накладок и заклепок. При работе устройства вращающиеся билы 2 своими утяжеленными концами, а именно петлями 4, воздействуют на головки корнеплодов и удаляют с них остатки ботвы. 5 ил. со СО СП Фиг 2 1 1335159 Изобретение относится к сельскошивается на трактор или свеклоуборочхозяйственному машиностроению, в ную машину I 1 . частности к устройствам для доочистУстройство работает следующим обки головок корнеплодов от остатков разом. ботвы на корню, используемым в свеклоуборочных машинах. При движении устройства вдоль рядков корнеплодов с предварительно обЦель изобретения - повышение прорезанной ботвой билы 2, установленизводительности и качества работы ные на определенной высоте над уровустройства. нем почвы, при вращении вала взаимоНа фиг.1 изображено устройство действуют с головками корнеплодов. дня доочистки головок корнеплодов от При этом они эллиптическими петлями остатков ботвы на корню, вид в плане; 4 наносят интенсивный скользящий на фиг.2 - разрез А-А на фиг.1; на удар и сбивают остатки листьев и чефиг.З - била в свободном состоянии; 15 решков. Последние сметаются на убранна фиг.4 - вид Б на фиг.З; на фиг.5 ное поле. Поскольку рабочий конец разрез В-В на фиг.З. бил 2 выполнен в виде петли, то он Устройство для доочистки головок в процессе эксплуатации длительное корнеплодов содержит вал 1 с горизонтальной осью вращения, несущий элас- 20 время не растрепывается и сохраняет свои очистительные свойства. Качесттичные билы 2, которые установлены во очистки срхраняется по мере эксна валу 1 посредством стяжных элеменплуатации без снижения производительтов 3 своей средней частью и имеют ности. утолщенные рабочие концы. Била 2 изготовлена из эластичного 25 Формула и з о б р е т е н и я материала, например из прорезиненного ремня с резиновыми наружными обкладками, и имеет основание прямоУстройство для доочистки головок угольного сечения с утолщениями ракорнеплодов от остатков ботвы на корбочих концов, выполненными в виде ! 30 ню, содержащее вал с горизонтальной замкнутых эллиптических петель 4. осью вращения, на котором закреплены Последние могут располагаться отворосвоей средней частью эластичные билы, том в одну или в разные стороны билы при этом рабочие концевые части каж2 относительно ее толщины. Основание дой билы выполнены с утолщением по петли 4 выполнено из двух слоев билы сравнению с остальной ее частью, 35 2, усилено снаружи металлическими о т л и ч а ю щ е е с я тем, что, пластинами 5 и скреплено заклепками с целью повышения производительности 6. Петля 4 во вращении вала 1 описыи качества работы устройства, уГолщевает окружность диаметром несколько ние билы имеет форму петли, выполненменьше длины билы 2 в свободном ее ной путем сгибания в кольцо конца состоянии. Крепежное отверстие 7 би- 40 билы и закрепления его на ней послы 2 равно удалено от ее концов. Вал редством металлических накладок и 1 устройства закреплен на раме 8 и заклепок, которыми снабжена била, приводится во вращение от привода 9. при этом упомянутые накладки распоРама 8 опирается одной стороной на ложены снаружи петли, по обе ее стокопирующие колеса 10, а другой наве- 45 роны. 13351 фие.і фиг. З I335J59 Вад б Редактор И.Николайчук Заказ 3989/2 4 Составитель В.Протурнов Техред И.Попович Корректор А.Тяско Тираж 627 • Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
