Пристрій для доочищення головок коренеплодів від залишків гички на корені

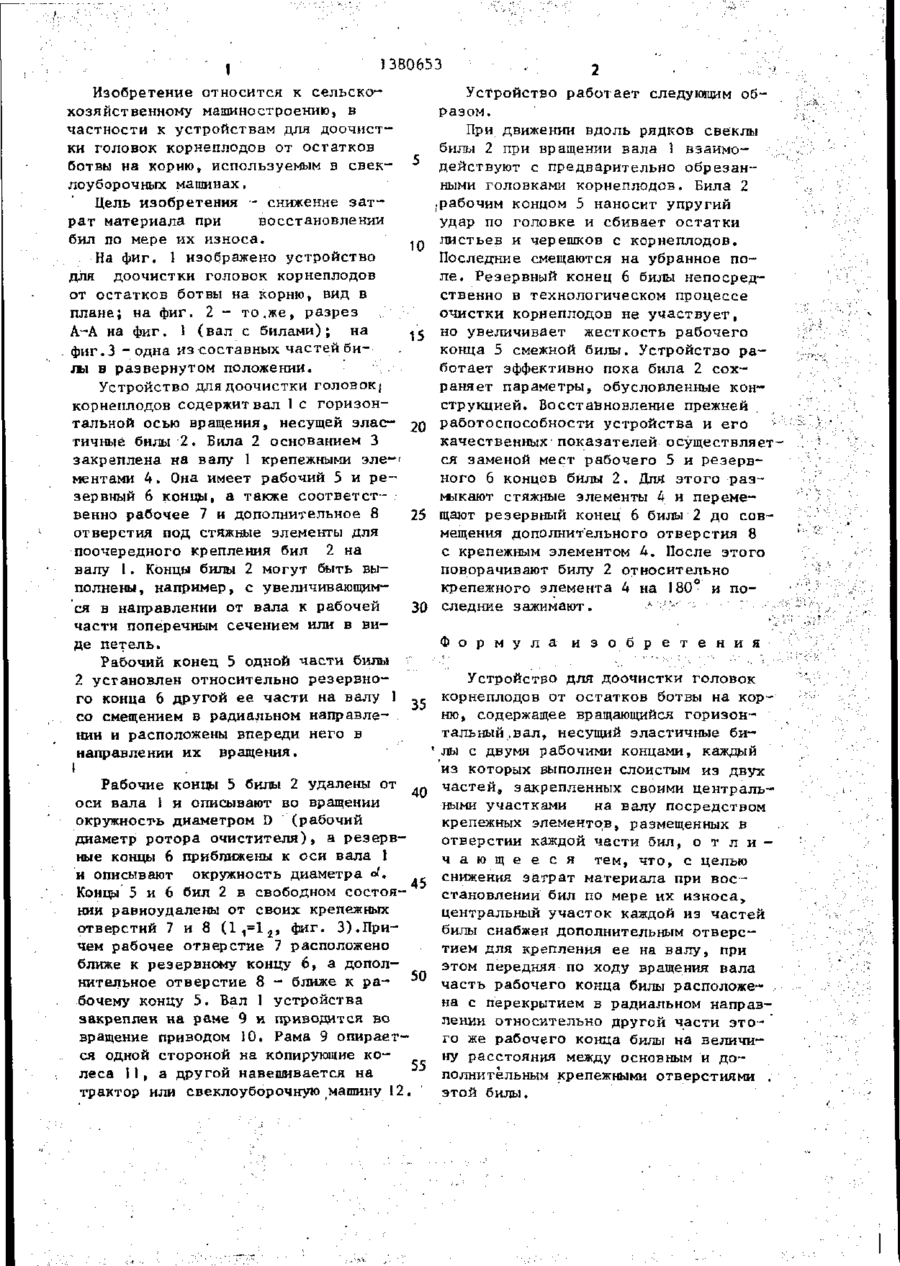

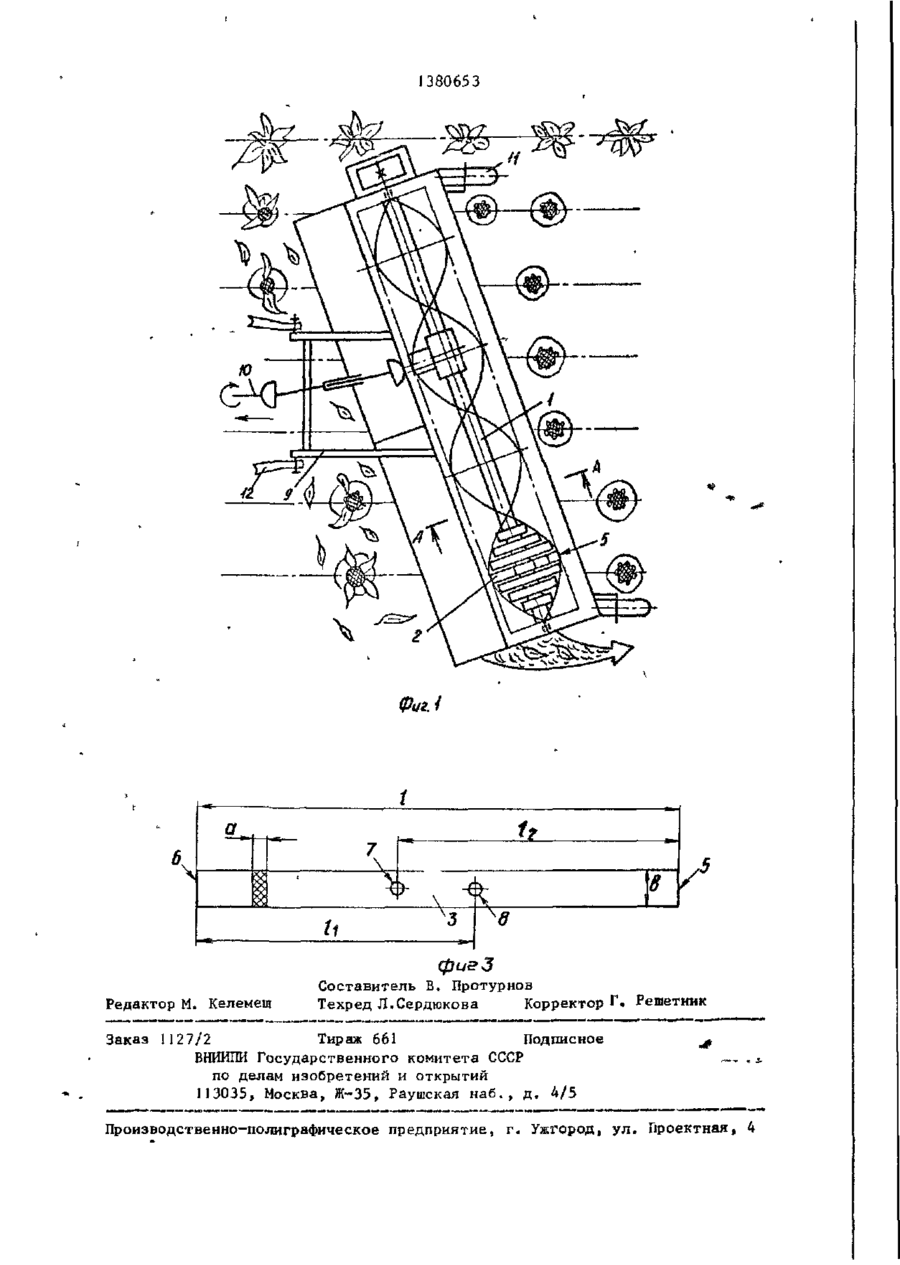

Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - снижение затрат материала при восстановлении бил по мере их износа. Устройство содержит вал I, на котором посредством крепежных элементов 4 закреплены эластичные билы 2. Последние в зоне их рабочих концов выполнены слоистыми, например из двух прорезиненных полос. Каждая из полос билы 2 снабжена двумя отверстиями 7 и 8 для прохода через них крепежных элементов 4. Передняя по ходу вращения вапа I часть ребочего конца билы 2 расположена с перекрытием в радиальном направлении относительно другой части этого же рабочего конца билы на величину расстояния между отверстиями 7 и 8. По мере износа полосы переставляют на отверстие 7 или 8. 3 ил. V) С со 00 О фіг г Г РП 1 1380653 Изобретение относится к сельскохозяйственному машиностроению, в частности к устройствам для доочистки головок корнеплодов от остатков ботвы на корню, используемым в свеклоуборочных машинах. Цель изобретения - снижение з а т рат материала при восстановлении бил по мере их износа. На фиг. 1 изображено устройство для доочистки головок корнеплодов от остатков ботвы на корню, вид в плане; на фиг. 2 - то,же, разрез А-А на фиг. 1 (вал с билами); на фиг.З -одна из составных частей билы в развернутом положения. 10 15 Устройство для доочистки головок^ корнеплодов содержит вал 1 с горизонтальной осью вращения, несущей элас- 20 тичные билы 2. Била 2 основанием 3 закреплена на валу 1 крепежными эле—' ментами 4. Она имеет рабочий 5 и р е зервный 6 концы, а также соответственно рабочее 7 и дополнительное 8 25 отверстия под стяжные элементы для поочередного крепления бил 2 на валу 1. Концы билы 2 могут быть выполнены , например, с увеличивающимся в направлении от вала к рабочей 30 части поперечным сечением или в виде петель. Рабочий конец 5 одной части билы 2 установлен относительно резервного конца 6 другой ее части на валу 1 35 со смещением в радиальном направлении и расположены впереди него в направлении их вращения. I Рабочие концы 5 билы 2 удалены от 40 оси вала 1 и описывают во вращении окружност-ь диаметром D (рабочий диаметр ротора очистителя), а резервные концы 6 приближены к оси вала 1 и описывают окружность диаметра of. 45 Концы 5 и 6 бил 2 в свободном состоянии равноудалены от своих крепежных отверстий 7 и 8 ( 1 1 = 1 2 , фиг. 3).Причем рабочее отверстие 7 расположено ближе к резервному концу 6, а дополнительное отверстие 8 - ближе к ра- 50 бочему концу 5. Вал 1 устройства закреплен на раме 9 и приводится во вращение приводом 10. Рама 9 опирается одной стороной на копирующие ко55 леса П , а другой навешивается на трактор или свеклоуборочную машину 12. Устройство работает следующим образом. При движении вдоль рядков свеклы билы 2 при вращении вала 1 взаимодействуют с предварительно обрезанными головками корнеплодов. Била 2 •рабочим концом 5 наносит упругий удар по головке и сбивает остатки листьев и черешков с корнеплодов. Последние смещаются на убранное поле. Резервный конец 6 билы непосредственно в технологическом процессе очистки корнеплодов не участвует, но увеличивает жесткость рабочего конца 5 смежной билы. Устройство работает эффективно пока била 2 сохраняет параметры, обусловленные конструкцией. Восставновление прежней работоспособности устройства и его качественных показателей осуществляется заменой мест рабочего 5 и резервного 6 концов бйлы 2. Для этого р а з мыкают стяжные элементы А и перемещают резервный конец 6 билы 2 до совмещения дополнительного отверстия 8 с крепежным элементом 4. После этого поворачивают билу 2 относительно крепежного элемента 4 на 180° и последние зажимают. > •'•'••'' • Ф о р м у л а и з о б р е т е н и я Устройство для доочистки головок корнеплодов от остатков ботвы на к о р ню, содержащее вращающийся горизонтальный, в а л , несущий эластичные билы с двумя рабочими концами, каждый из которых выполнен слоистым из двух ч а с т е й , закрепленных своими центральными участками на валу посредством крепежных элементов, размещенных в отверстии каждой части бил, о т л и ч а ю щ е е с я тем, что, с целью снижения затрат материала при в о с становлении бил по мере их и з н о с а , центральный участок каждой из частей билы снабжен дополнительным о т в е р с тием для крепления ее на валу, при этом передняя по ходу вращения вала часть рабочего конца билы расположе- . на с перекрытием в радиальном направлении относительно другой части э т о го же рабочего конца билы на величину расстояния между основным и д о полнительным крепежными отверстиями . этой билы. 380653 \ і Ь 4 1 и І В 5 "з фигЗ Редактор М. Келемеш Составитель В. Протурнов Техред Л.Сердюкова Корректор Г. Решетник Заказ 1127/2 Тираж 661 Подписное ВНИИЇЇИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 ^ „„, . Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
