Пристрій для зміцнення і герметизації трубопроводу
Номер патенту: 17440
Опубліковано: 15.09.2006
Автори: Івасишин Мірон Васильович, Шлапак Любомир Степанович, Бекер Михайло Вікторович
Формула / Реферат
1. Пристрій для зміцнення і герметизації трубопроводу, який містить захватний елемент, виконаний у вигляді гнучкої стрічки з еластичною підкладкою, який відрізняється тим, що корпус пристрою виконаний з профілів, наприклад прямокутних, передні боки яких виконані з можливістю стягування між собою, а до задніх боків по довжині закріплені кінці стрічки.
2. Пристрій за п. 1, який відрізняється тим, що передні боки корпусів стягуються між собою шпильками і гайками, які впираються через скошені підкладки в передні боки зсередини, причому кут нахилу скошеної підкладки становить arcsin b/D, де b - відстань між центрами корпусів, D - діаметр трубопроводу.
Текст

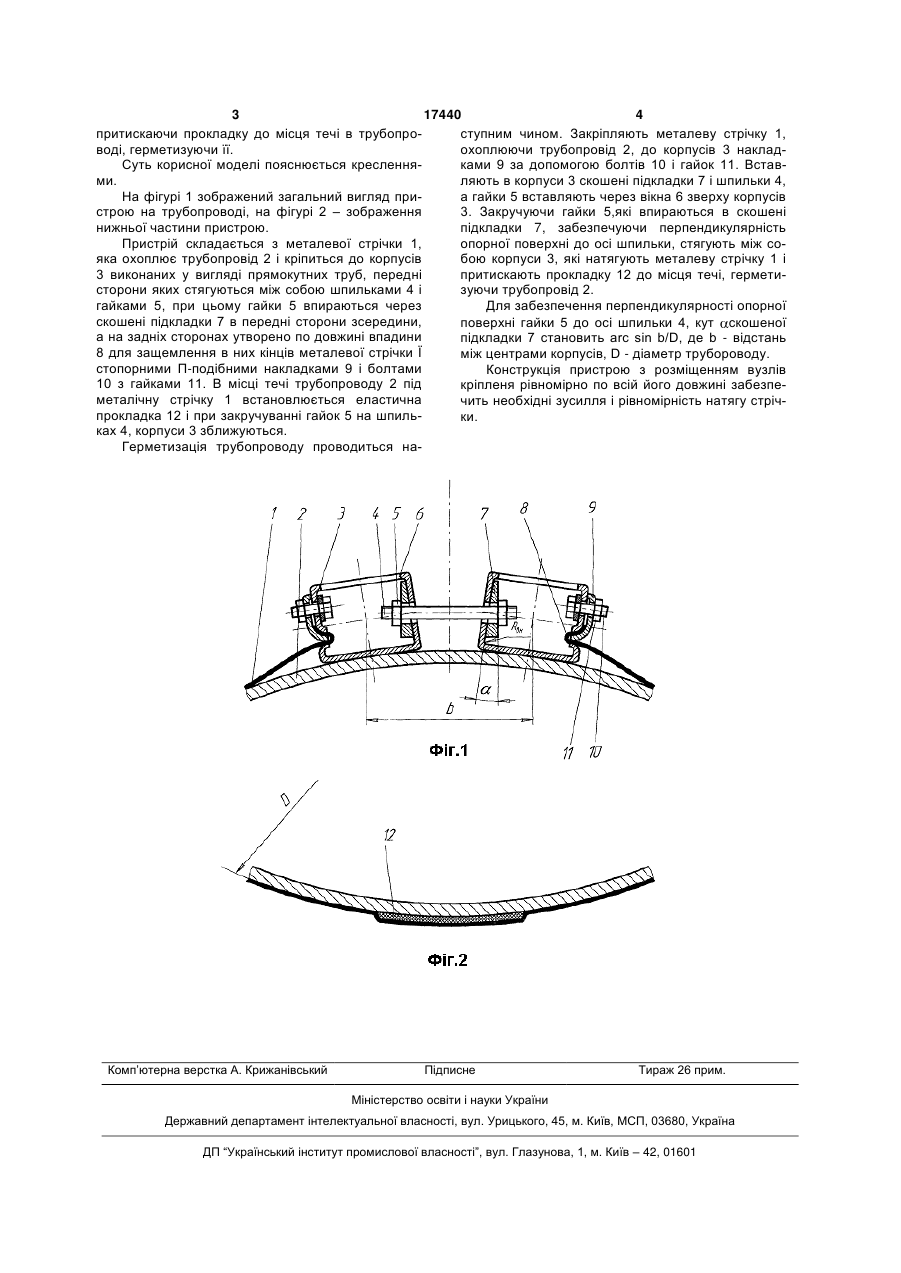

1. Пристрій для зміцнення і герметизації трубопроводу, який містить захватний елемент, виконаний у вигляді гнучкої стрічки з еластичною підкладкою, який відрізняється тим, що корпус 3 17440 4 притискаючи прокладку до місця течі в трубопроступним чином. Закріпляють металеву стрічку 1, воді, герметизуючи її. охоплюючи трубопровід 2, до корпусів 3 накладСуть корисної моделі пояснюється кресленняками 9 за допомогою болтів 10 і гайок 11. Вставми. ляють в корпуси 3 скошені підкладки 7 і шпильки 4, На фігурі 1 зображений загальний вигляд приа гайки 5 вставляють через вікна 6 зверху корпусів строю на трубопроводі, на фігурі 2 – зображення 3. Закручуючи гайки 5,які впираються в скошені нижньої частини пристрою. підкладки 7, забезпечуючи перпендикулярність Пристрій складається з металевої стрічки 1, опорної поверхні до осі шпильки, стягують між сояка охоплює трубопровід 2 і кріпиться до корпусів бою корпуси 3, які натягують металеву стрічку 1 і 3 виконаних у вигляді прямокутних труб, передні притискають прокладку 12 до місця течі, герметисторони яких стягуються між собою шпильками 4 і зуючи трубопровід 2. гайками 5, при цьому гайки 5 впираються через Для забезпечення перпендикулярності опорної скошені підкладки 7 в передні сторони зсередини, поверхні гайки 5 до осі шпильки 4, кут скошеної а на задніх сторонах утворено по довжині впадини підкладки 7 становить arc sin b/D, де b - відстань 8 для защемлення в них кінців металевої стрічки Ї між центрами корпусів, D - діаметр трубороводу. стопорними П-подібними накладками 9 і болтами Конструкція пристрою з розміщенням вузлів 10 з гайками 11. В місці течі трубопроводу 2 під кріпленя рівномірно по всій його довжині забезпеметалічну стрічку 1 встановлюється еластична чить необхідні зусилля і рівномірність натягу стрічпрокладка 12 і при закручуванні гайок 5 на шпильки. ках 4, корпуси 3 зближуються. Герметизація трубопроводу проводиться на Комп’ютерна верстка А. Крижанівський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
