Спосіб визначення межі міцності деревини при перерізанні поперек волокон
Формула / Реферат
Спосіб визначення межі міцності деревини при перерізанні поперек волокон, що включає виготовлення пристрою із рухомого і нерухомого ножів, з'єднаних в один вузол за допомогою ковзної посадки типу "ластівчин хвіст", який відрізняється тим, що в стінках ножів виконані отвори, при суміщенні яких утворюється жорстка обойма призматичної форми з розмірами, рівними розмірам зразка, в якій розміщують зразок, а перерізання деревини поперек волокон виконують прикладанням зусилля через хвостовик до рухомого ножа.
Текст

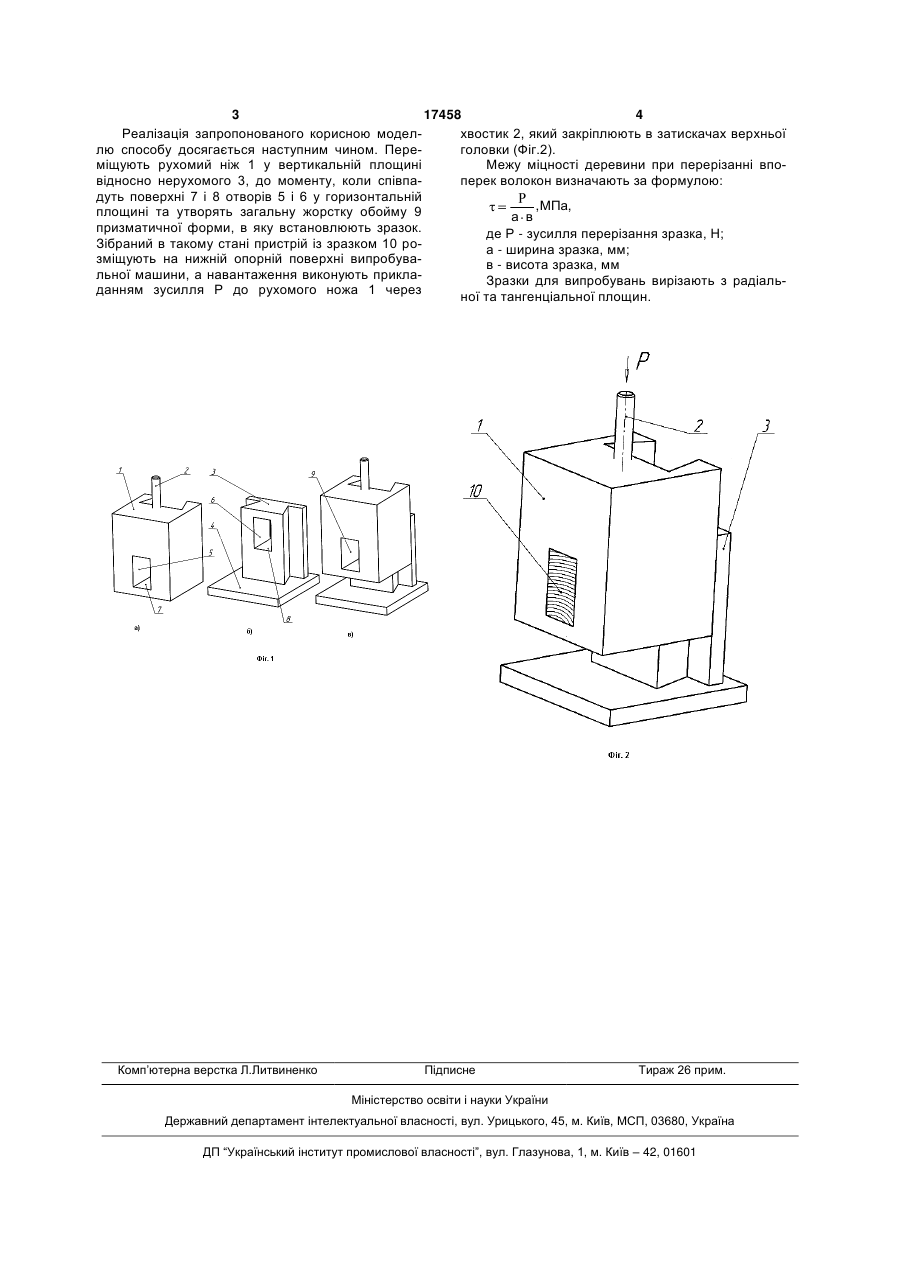

Спосіб визначення межі міцності деревини при перерізанні поперек волокон, що включає виготовлення пристрою із рухомого і нерухомого 3 17458 4 Реалізація запропонованого корисною моделхвостик 2, який закріплюють в затискачах верхньої лю способу досягається наступним чином. Переголовки (Фіг.2). міщують рухомий ніж 1 у вертикальній площині Межу міцності деревини при перерізанні вповідносно нерухомого 3, до моменту, коли співпаперек волокон визначають за формулою: дуть поверхні 7 і 8 отворів 5 і 6 у горизонтальній , МПа, площині та утворять загальну жорстку обойму 9 а в призматичної форми, в яку встановлюють зразок. де Р - зусилля перерізання зразка, Н; Зібраний в такому стані пристрій із зразком 10 роа - ширина зразка, мм; зміщують на нижній опорній поверхні випробував - висота зразка, мм льної машини, а навантаження виконують приклаЗразки для випробувань вирізають з радіальданням зусилля Р до рухомого ножа 1 через ної та тангенціальної площин. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining ultimate strength of wood in cutting across the wood grains
Автори англійськоюKotrechko Oleksii Oleksiiovych
Назва патенту російськоюСпособ определения предела прочности древесины при разрезании поперек волокон
Автори російськоюКотречко Алексей Алексеевич
МПК / Мітки
МПК: G01N 3/40
Мітки: деревини, визначення, міцності, волокон, межі, спосіб, поперек, перерізанні
Код посилання
<a href="https://ua.patents.su/2-17458-sposib-viznachennya-mezhi-micnosti-derevini-pri-pererizanni-poperek-volokon.html" target="_blank" rel="follow" title="База патентів України">Спосіб визначення межі міцності деревини при перерізанні поперек волокон</a>
Спосіб визначення межі міцності деревини при сколюванні вздовж волокон
Номер патенту: 17291
Опубліковано: 15.09.2006
Автор: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
МПК: G01N 3/08, G01N 3/02, G01N 33/46
Мітки: межі, деревини, вздовж, сколюванні, волокон, міцності, визначення, спосіб
Формула / Реферат:
Спосіб визначення межі міцності деревини при сколюванні вздовж волокон, що включає виготовлення призматичного зразка з сходинками і прикладення до них зусиль за допомогою рамки пристрою, який відрізняється тим, що забезпечують сколювання за рахунок дії дотичних напружень шляхом закріплення зразка біля його верхнього торця, а зусилля прикладають до сходинок, розміщених в нижній частині зразка, і їх напрямок, внаслідок ексцентричного розміщення...
Зразок для визначення межі міцності деревини при сколюванні вздовж волокон
Номер патенту: 15947
Опубліковано: 17.07.2006
Автор: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
МПК: G01N 3/40
Мітки: межі, вздовж, сколюванні, деревини, зразок, волокон, визначення, міцності
Формула / Реферат:
Зразок для визначення межі міцності деревини при сколюванні вздовж волокон, який має призматичну форму із сходинкою біля верхнього торця справа з можливістю прикладання зусилля від навантажувальної головки випробувальної машини, який відрізняється тим, що містить отвір біля верхнього торця і дві сходинки, з можливістю забезпечення дотичних напружень за рахунок співпадання у вертикальній площині напрямку зусилля навантаження до його сходинок з...
Пристрій до випробувальної машини для визначення межі міцності деревини при сколюванні вздовж волокон
Номер патенту: 17290
Опубліковано: 15.09.2006
Автор: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
МПК: G01N 3/02
Мітки: міцності, межі, вздовж, волокон, визначення, деревини, випробувальної, пристрій, машини, сколюванні
Формула / Реферат:
Пристрій до випробувальної машини для визначення межі міцності деревини при сколюванні вздовж волокон, що включає корпус з опорною поверхнею для установлення зразка, який відрізняється тим, що корпус виконаний у вигляді штатива для установлення на ньому зразка та навантажувальної рамки з вилкою і ексцентрично розміщеним на ній хвостовиком у верхній частині та з поперечиною у нижній частині.
Спосіб визначення опору деревини розколюванню
Номер патенту: 15815
Опубліковано: 17.07.2006
Автор: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ
МПК: G01N 33/46
Мітки: опору, визначення, деревини, спосіб, розколюванню
Формула / Реферат:
Спосіб визначення опору деревини розколюванню, що включає прикладання навантаження до зразка через захоплювачі, який відрізняється тим, що з досліджуваної деревини виготовляють призматичний зразок з круглим отвором, в який вставляють два металевих вкладиші у вигляді півциліндрів через які до зразка прикладають розтягуюче зусилля перпендикулярно до напрямку волокон деревини.

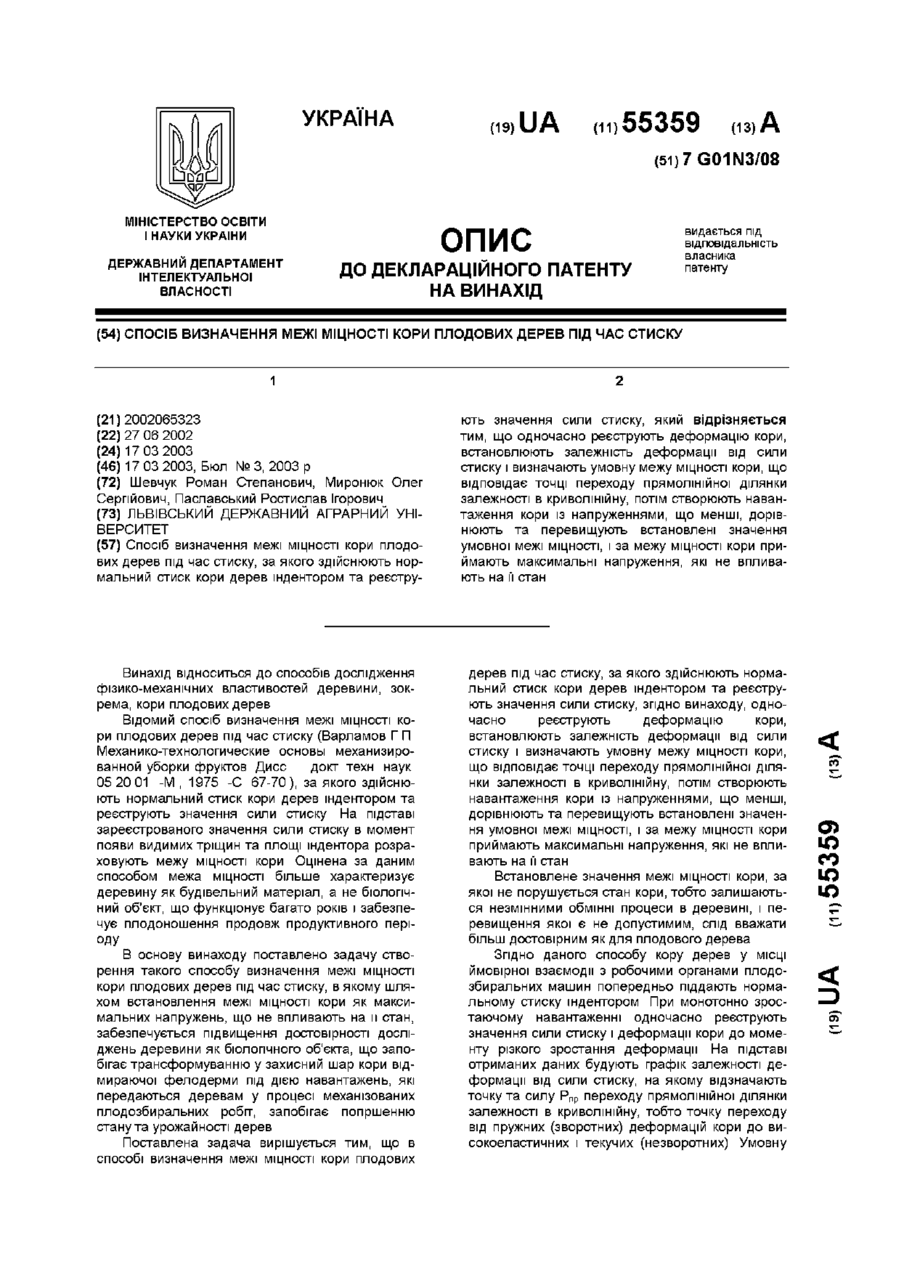

Спосіб визначення межі міцності кори плодових дерев під час стиску
