Пристрій для регулювання індуктивності дроселя індуктивно-ємнісного перетворювача
Номер патенту: 17603
Опубліковано: 16.10.2006
Автори: Шульга Олег Васильович, Решетняк Анатолій Володимирович, Некрасов Андрій Вікторович, Лугова Ольга Вячеславівна
Формула / Реферат
Пристрій для регулювання індуктивності дроселя індуктивно-ємнісного перетворювача джерела напруги в джерело струму, який відрізняється тим, що для зменшення величини індуктивності дроселя на час перетворення джерела струму в джерело напруги дросель складається з двох окремих трифазних дроселів, які об'єднані так, що створюється замкнене магнітне коло для потоку підмагнічування, яке створюється за допомогою струму в обмотці підмагнічування, яка охоплює обидва трифазні сердечники.
Текст

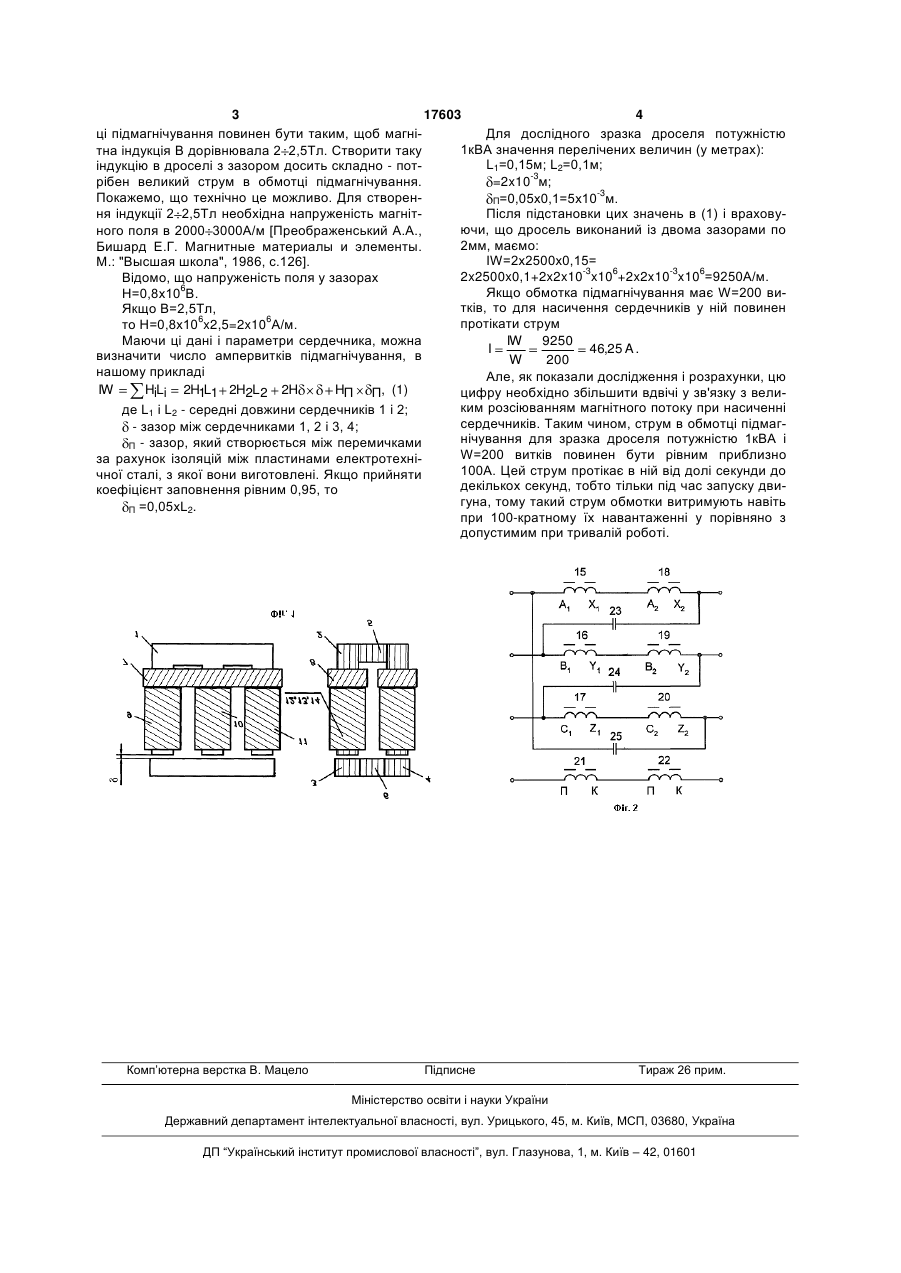

Пристрій для регулювання індуктивності дроселя індуктивно-ємнісного перетворювача джере 3 17603 4 ці підмагнічування повинен бути таким, щоб магніДля дослідного зразка дроселя потужністю 1кВА значення перелічених величин (у метрах): тна індукція В дорівнювала 2 2,5Тл. Створити таку L1=0,15м; L2=0,1м; індукцію в дроселі з зазором досить складно - потрібен великий струм в обмотці підмагнічування. =2x10-3м; -3 Покажемо, що технічно це можливо. Для створенП=0,05х0,1=5x10 м. ня індукції 2 2,5Тл необхідна напруженість магнітПісля підстановки цих значень в (1) і враховуючи, що дросель виконаний із двома зазорами по ного поля в 2000 3000А/м [Преображенський А.А., 2мм, маємо: Бишард Е.Г. Магнитные материалы и элементы. IW=2х2500х0,15= М.: "Высшая школа", 1986, с.126]. 2x2500x0,1+2x2x10-3x106+2x2x10-3x106=9250А/м. Відомо, що напруженість поля у зазорах Якщо обмотка підмагнічування має W=200 виН=0,8х106В. тків, то для насичення сердечників у ній повинен Якщо В=2,5Тл, протікати струм то H=0,8x106x2,5=2x106A/м. Маючи ці дані і параметри сердечника, можна IW 9250 I 46,25 A . визначити число ампервитків підмагнічування, в W 200 нашому прикладі Але, як показали дослідження і розрахунки, цю IW HiLi 2H1L1 2H2L2 2H HП П, (1) цифру необхідно збільшити вдвічі у зв'язку з великим розсіюванням магнітного потоку при насиченні де L1 і L2 - середні довжини сердечників 1 і 2; сердечників. Таким чином, струм в обмотці підмаг- зазор між сердечниками 1, 2 і 3, 4; нічування для зразка дроселя потужністю 1кВА і П - зазор, який створюється між перемичками W=200 витків повинен бути рівним приблизно за рахунок ізоляцій між пластинами електротехні100А. Цей струм протікає в ній від долі секунди до чної сталі, з якої вони виготовлені. Якщо прийняти декількох секунд, тобто тільки під час запуску двикоефіцієнт заповнення рівним 0,95, то гуна, тому такий струм обмотки витримують навіть П =0,05хL2. при 100-кратному їх навантаженні у порівняно з допустимим при тривалій роботі. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
