Спосіб штампування вилок кардана
Номер патенту: 17602
Опубліковано: 16.10.2006
Формула / Реферат
Спосіб штампування вилок кардана, який включає використання мірної циліндричної заготовки, її осаджування і зворотне видавлювання, який відрізняється тим, що осаджування, а потім зворотне видавлювання вилки кардана проводять у закритій порожнині матриці.
Текст

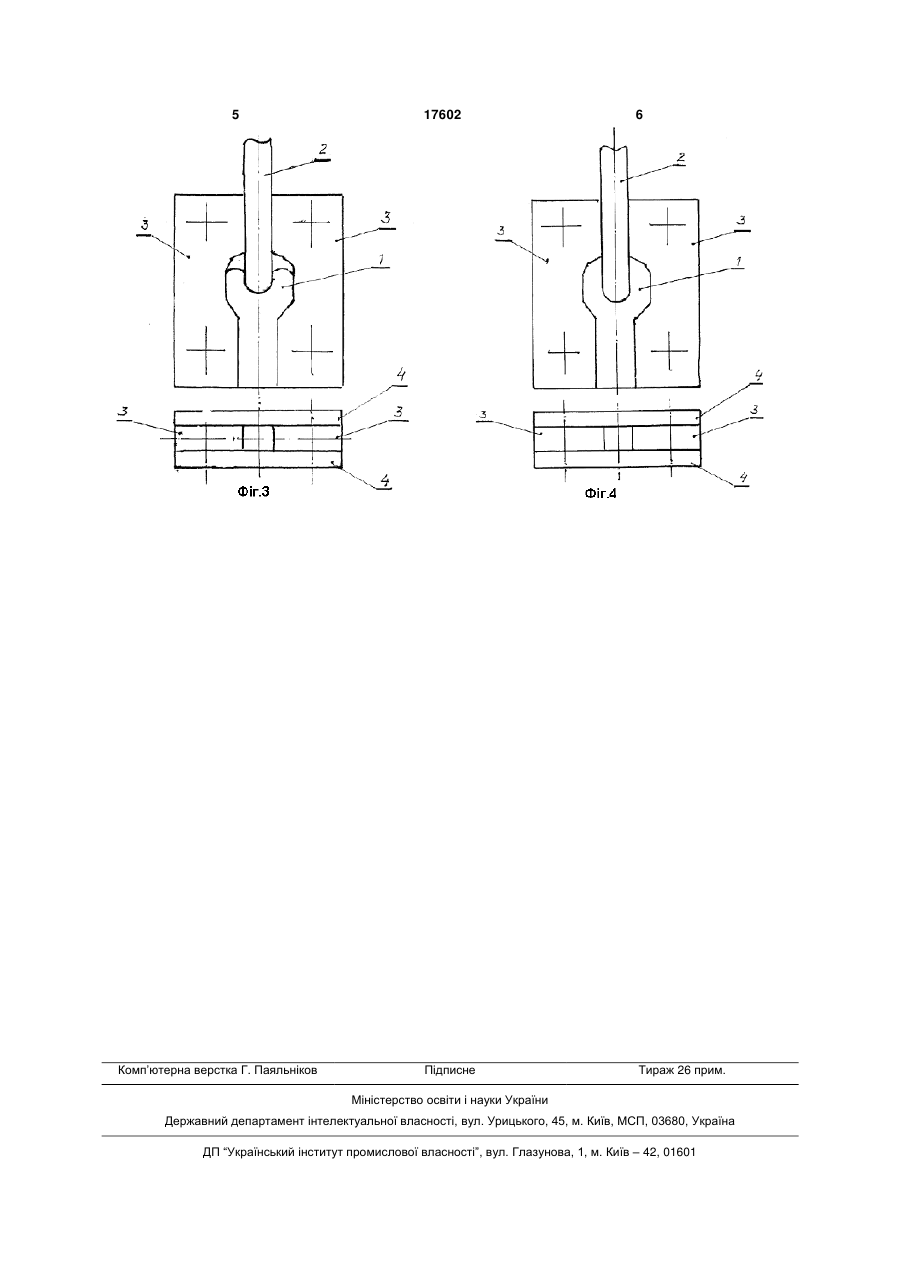

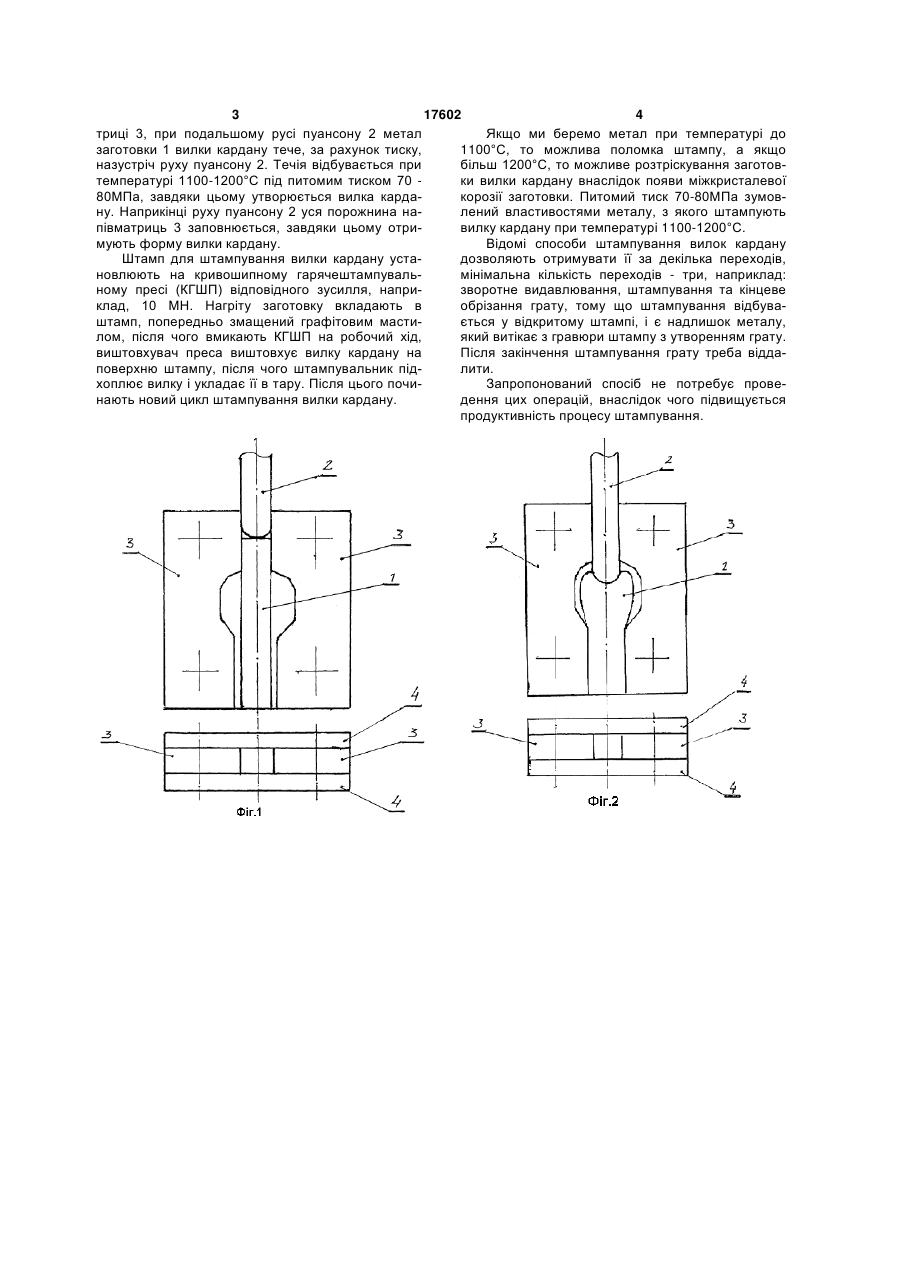

Спосіб штампування вилок кардана, який включає використання мірної циліндричної заготовки, її осаджування і зворотне видавлювання, який відрізняється тим, що осаджування, а потім зворотне видавлювання вилки кардана проводять у закритій порожнині матриці. (19) (21) u200512598 (22) 26.12.2005 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Чумаков Борис Миколайович, Чумакова Ольга Борисівна (73) ЗАПОРІЗЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 17602 4 триці 3, при подальшому русі пуансону 2 метал Якщо ми беремо метал при температурі до заготовки 1 вилки кардану тече, за рахунок тиску, 1100°С, то можлива поломка штампу, а якщо назустріч руху пуансону 2. Течія відбувається при більш 1200°С, то можливе розтріскування заготовтемпературі 1100-1200°С під питомим тиском 70 ки вилки кардану внаслідок появи міжкристалевої 80МПа, завдяки цьому утворюється вилка кардакорозії заготовки. Питомий тиск 70-80МПа зумовну. Наприкінці руху пуансону 2 уся порожнина налений властивостями металу, з якого штампують півматриць 3 заповнюється, завдяки цьому отривилку кардану при температурі 1100-1200°С. мують форму вилки кардану. Відомі способи штампування вилок кардану Штамп для штампування вилки кардану устадозволяють отримувати її за декілька переходів, новлюють на кривошипному гарячештампувальмінімальна кількість переходів - три, наприклад: ному пресі (КГШП) відповідного зусилля, напризворотне видавлювання, штампування та кінцеве клад, 10 МН. Нагріту заготовку вкладають в обрізання грату, тому що штампування відбуваштамп, попередньо змащений графітовим мастиється у відкритому штампі, і є надлишок металу, лом, після чого вмикають КГШП на робочий хід, який витікає з гравюри штампу з утворенням грату. виштовхувач преса виштовхує вилку кардану на Після закінчення штампування грату треба віддаповерхню штампу, після чого штампувальник підлити. хоплює вилку і укладає її в тару. Після цього почиЗапропонований спосіб не потребує провенають новий цикл штампування вилки кардану. дення цих операцій, внаслідок чого підвищується продуктивність процесу штампування. 5 Комп’ютерна верстка Г. Паяльніков 17602 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for punching of universal-joint forks
Назва патенту російськоюСпособ штамповки вилок кардана
МПК / Мітки
МПК: B21K 5/00
Мітки: штампування, спосіб, кардана, вилок
