Пристрій для визначення біосумісності матеріалів, що використовуються в стоматології

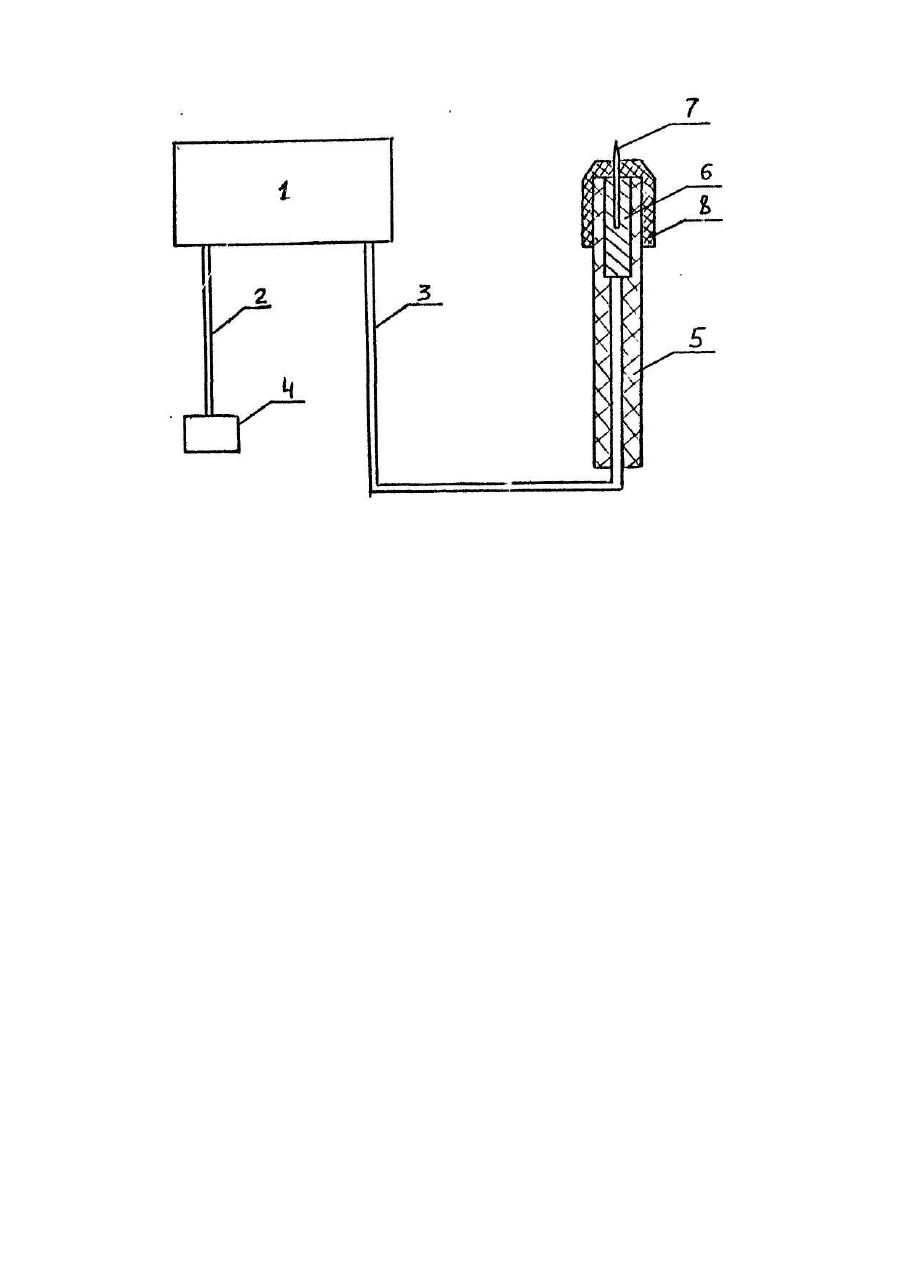

Изобретение относится к медицинской технике, а именно к устройствам для измерения различных параметров гальванического элемента полости рта и челюстно-лицевой области, и может найти применение в ортопедической и хирургической стоматологии при изготовлении протезов, вкладок, мостов, вращиваемых соединительных элементов при челюстно-лицевых операциях и т.д. Известно устройство для определения биосовместимости материалов, используемых при протезировании зубов, содержащее рН-метр, соединенные с ним диагностический электрод и электрод сравнения, причем диагностический электрод содержит держатель, на котором установлен наконечник со сменной рабочей частью. В качестве электрода сравнения используют проточный хлорсеребряный электрод, а сменная часть диагностического электрода выполнена в виде штыря из электрохимически нейтрального материала платины (1). Диагностический электрод помещают на поверхность исследуемого материала, а электрода сравнения - в подъязычную область полости рта пациента и определяют электрохимический потенциал исследуемого материала. Если потенциал исследуемого материала имеет отрицательное значение -делают вывод о возможности его использования для протезирования зубов у данного пациента. Недостатком известного устройства является невозможность определения им электрохимического потенциала внутричелюстных элементов - костей, хрящей, мягких тканей, необходимого для оценки материалов, используемых в хирургической стоматологии при изготовлении протезов, вкладок, мостов, вращиваемых соединительных элементов при челюстно-лицевых операциях. Недостаток обусловлен тем, что рабочая часть диагностического электрода выполнена в виде штыря. Им, во-первых, трудно добраться до внутричелюстных элементов, а, во-вторых, в тех случаях, когда электрод оказывается полностью погруженным в слюну, кровь или другую среду, окружающую кость или хрящ, из-за его размеров, происходит измерение величины потенциала не исследуемой поверхности, а самого электрода. В основу изобретения положена задача создать такое устройство для определения биосовместимости материалов, используемых в стоматологии, в котором путем изменения формы и материала рабочей части диагностического электрода достигается возможность определения не только электрохимического потенциала имплантируемого материала, но и среды имплантации, что повышает точность определения биосовместимости исследуемых материалов и позволяет подобрать материал для конкретного пациента и конкретной патологии, не вызывающий после имплантации возникновение негативных реакций организма, воспалительных процессов, гальваноза и пр., что ускоряет процесс заживления. Для решения задачи предложено устройство для определения биосовместимости материалов, используемых в стоматологии, включающее рН-метр, соединенные с ним диагностический электрод и электрод сравнения, причем диагностический электрод содержит корпус, в котором установлен держатель со сменной рабочей частью, выполненной из электрохимически нейтрального материала, в котором, согласно изобретению, сменная рабочая часть диагностического электрод выполнена в виде иглы из вольфрама и наконечник. Выполнение рабочей части диагностического электрода из вольфрама позволяет выполнить ее в виде тоненькой иглы, вводить ее в область имплантации и определять электрохимические характеристики, в частности величины потенциала, внутричелюстных элементов с минимальной погрешностью измерения, создаваемой величиной потенциала самого электрода. На чертеже изображен общий вид устройства. Устройство состоит из рН-метра 1, к которому подсоединены с помощью электрических кабелей 2 и 3 электрод сравнения 4, изготовленный в виде плоской пластины, и диагностический электрод, состоящий из корпуса 5, в котором установлен держатель б со сменной рабочей частью в виде иглы из вольфрама 7 и наконечника из изолирующего материала 8 (например из пенополиуритана). Устройство работает следующим образом. Для измерения электрохимического потенциала исследуемого материала или среды имплантации используют типовой рН-метр, предназначенный для проведения потенциометрических измерений с разнообразными измерительными электродами, в том числе и металлическими. Электрод сравнения 4, соединенный электрическим кабелем 2 с рН-метром 1, помещают в подъязычную область полости рта пациента, а рабочую часть 7 диагностического электрода, установленную в держателе 6, вводят в область имплантации путем надавливания на корпус 5 до момента проникновения рабочей части 7 в ткань и установления электрического контакта с исследуемым материалом, причем глубина проникновения рабочей части 7 в ткань ограничивается наконечником 8. Повышение точности определения биосовместимости исследуемых материалов достигается за счет измерения электрохимического потенциала среды имплантации непосредственно на поверхности этой среды с обеспечением изоляции ее от среды ротовой полости (искажающей картину), которая достигается благодаря наличию наконечника 8, перекрывающего иглу 7 со стороны ротовой полости.
