Пристрій очищення мастильно-охолодної рідини від механічних домішок

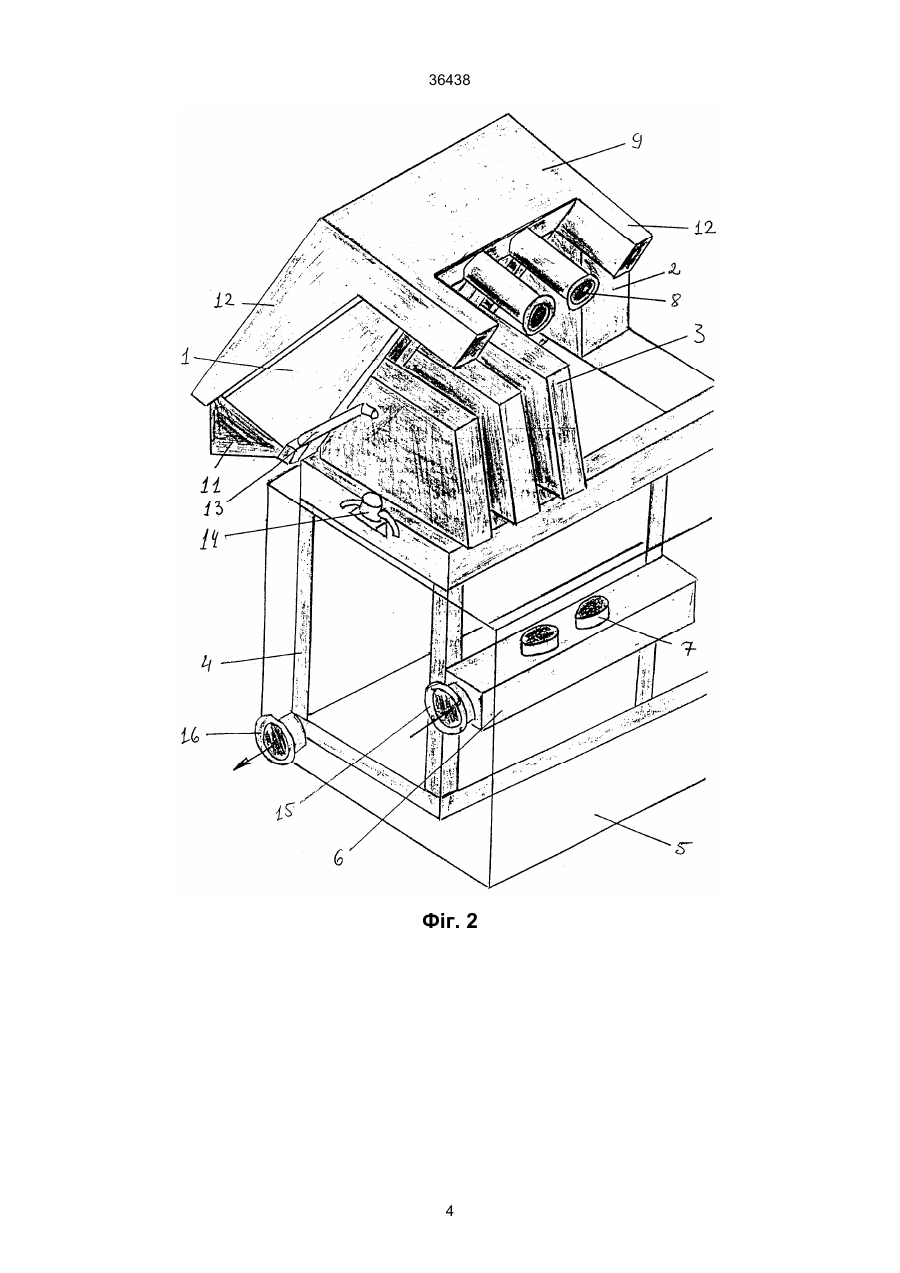

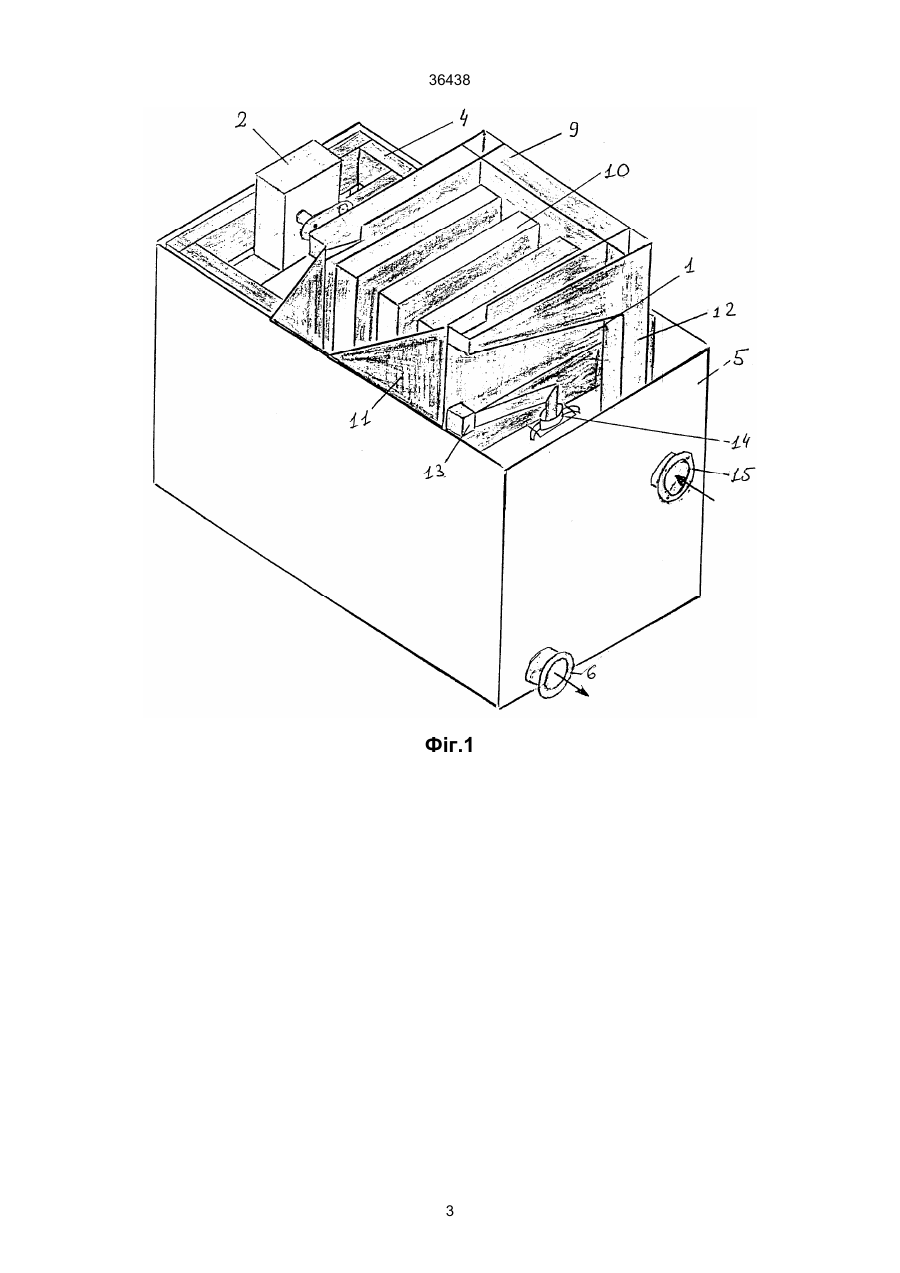

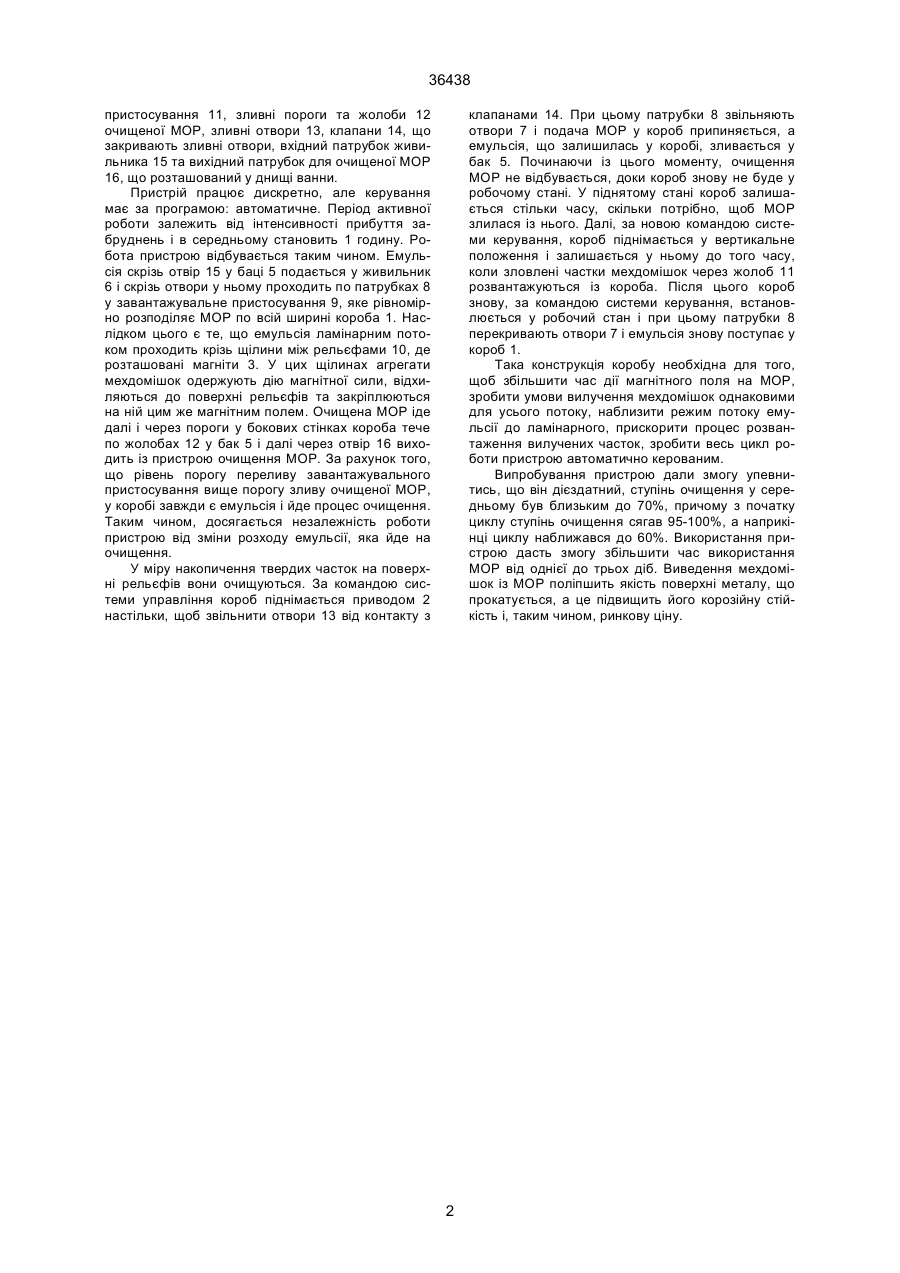

Пристрій очищення мастильно-охолодної рідини від механічних домішок, який має короб, вертикальні магнітні пластини, завантажувальне та розвантажувальне пристосування, живильник, 36438 пристосування 11, зливні пороги та жолоби 12 очищеної МОР, зливні отвори 13, клапани 14, що закривають зливні отвори, вхідний патрубок живильника 15 та вихідний патрубок для очищеної МОР 16, що розташований у днищі ванни. Пристрій працює дискретно, але керування має за програмою: автоматичне. Період активної роботи залежить від інтенсивності прибуття забруднень і в середньому становить 1 годину. Робота пристрою відбувається таким чином. Емульсія скрізь отвір 15 у баці 5 подається у живильник 6 і скрізь отвори у ньому проходить по патрубках 8 у завантажувальне пристосування 9, яке рівномірно розподіляє МОР по всій ширині короба 1. Наслідком цього є те, що емульсія ламінарним потоком проходить крізь щілини між рельєфами 10, де розташовані магніти 3. У цих щілинах агрегати мехдомішок одержують дію магнітної сили, відхиляються до поверхні рельєфів та закріплюються на ній цим же магнітним полем. Очищена МОР іде далі і через пороги у бокових стінках короба тече по жолобах 12 у бак 5 і далі через отвір 16 виходить із пристрою очищення МОР. За рахунок того, що рівень порогу переливу завантажувального пристосування вище порогу зливу очищеної МОР, у коробі завжди є емульсія і йде процес очищення. Таким чином, досягається незалежність роботи пристрою від зміни розходу емульсії, яка йде на очищення. У міру накопичення твердих часток на поверхні рельєфів вони очищуються. За командою системи управління короб піднімається приводом 2 настільки, щоб звільнити отвори 13 від контакту з клапанами 14. При цьому патрубки 8 звільняють отвори 7 і подача МОР у короб припиняється, а емульсія, що залишилась у коробі, зливається у бак 5. Починаючи із цього моменту, очищення МОР не відбувається, доки короб знову не буде у робочому стані. У піднятому стані короб залишається стільки часу, скільки потрібно, щоб МОР злилася із нього. Далі, за новою командою системи керування, короб піднімається у вертикальне положення і залишається у ньому до того часу, коли зловлені частки мехдомішок через жолоб 11 розвантажуються із короба. Після цього короб знову, за командою системи керування, встановлюється у робочий стан і при цьому патрубки 8 перекривають отвори 7 і емульсія знову поступає у короб 1. Така конструкція коробу необхідна для того, щоб збільшити час дії магнітного поля на МОР, зробити умови вилучення мехдомішок однаковими для усього потоку, наблизити режим потоку емульсії до ламінарного, прискорити процес розвантаження вилучених часток, зробити весь цикл роботи пристрою автоматично керованим. Випробування пристрою дали змогу упевнитись, що він дієздатний, ступінь очищення у середньому був близьким до 70%, причому з початку циклу ступінь очищення сягав 95-100%, а наприкінці циклу наближався до 60%. Використання пристрою дасть змогу збільшити час використання МОР від однієї до трьох діб. Виведення мехдомішок із МОР поліпшить якість поверхні металу, що прокатується, а це підвищить його корозійну стійкість і, таким чином, ринкову ціну. 2 36438 Фіг.1 3 36438 Фіг. 2 4 36438 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
