Гіпсобетонна суміш і спосіб її виготовлення

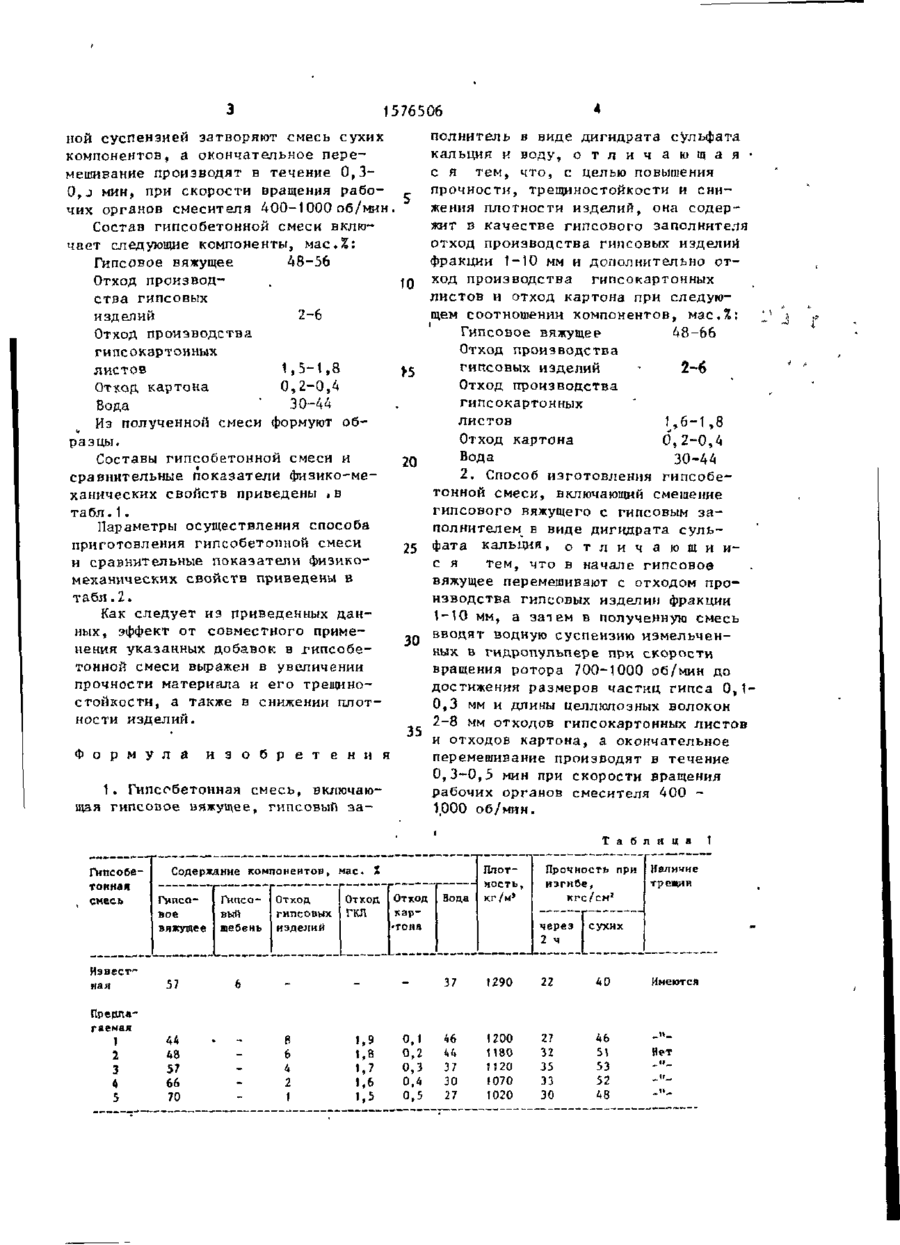

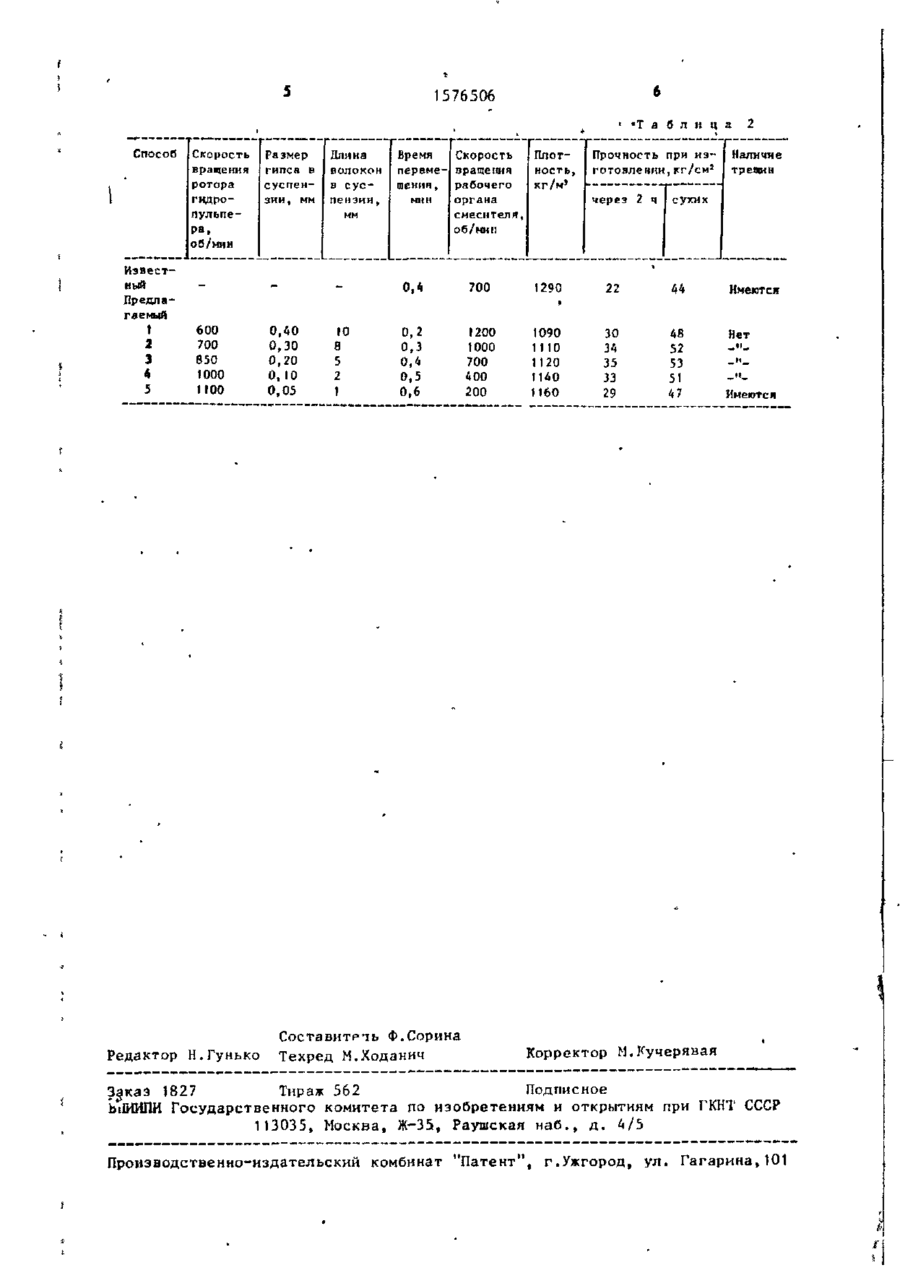

Изобретение относится к промышленности строительных материалов и может и с п о л ь з о в а т ь с я для и з г о т о в ления строительных и з д е л и и . Цель изобретения - повышение прочности, треіциностоикости и снижение п л о т ности изделий. Гипсобетонная смесь включает следующие компоненты,мае.% гипсовое вяжущее 4 8 - 5 6 ; отход п р о изводства гипсовых изделий 2-6', о т ход производства гипсокгртокных л и с тов 1 , 5 - 1 , 8 : отход картона 0 , 2 - 0 , 4 * вода 3 0 - 4 4 . Способ приготовления гипсобетоиной смеси, включающий смешение гипсового вяжущего с отходом производства гипсовых изделий фракции 1-10 мм, предусматривает в в е д е ние в полученную смесь водной с у с пензии измельченных в гидропульпере при скорости вращения ротора 700 1000 об/мин до достижения размеров частиц гипса 0 , 1 - 0 , 3 мм и длины целлюлозных волокон 2-8 мм отходов гипсокартонных листов и отходов к а р т о на, а окончательное перемещение производят в течение 0 , 3 - 0 , 5 мин при скорости вращения рабочих органов смесителя 400-1000 об/мин. Полученная гипсобетонная смесь х а р а к т е р и зуется механической прочностью через 2 ч 32-35 к г с / с м 2 , в сухом состоянии 51-53 к г с / с м 2 , плотностью 1070 4 8 0 кг/м э . 2 с . п . ф-лы, 2 т а о л . сд ел Изобретение относится к промышленности строительных материалов и может и с п о л ь з о в а т ь с я для и з г о т о в ления строительных изделии. Цель изобретения - повышение прочн о с т и , трещиностоикости к снижение плотности изделии. Для приготовления гипсобетонной гмеси используют гипсовое вяжущее, отход производства гнпсовьіх изделий фракции 1-10 мм» о г ход производства^ гипсокартонных л и с т о в , отход к а р т о на. Гипсовое вяжущее смешивают с о т ходом производства гипсовых изделий фракции 1-Ю мм, а затем вводят водную суспензию отхода гипсокартонных листов и отхода картона при скорости вращения ротора гидролульпера 7001000 об/мин до достижения размеров частиц гипса 0 , 1 - 0 , 3 мм и длины волокон 2-8 мм, после ч е і о получен © О5 1576506 полнитель в виде дигидрата сульфата кальция и воду, о т л и ч а ю щ а я с я тем, что, с целью повышения прочности, трещиностонкости и снижения плотности изделий, она содержит в качестве гипсового заполнителя отход производства гипсовых изделий фракции 1-10 мм и дополнительно отход производства гипсокартонных листов и отход картона при следующем соотношении компонентов, мае.%: Гипсовое вяжущее 48-66 Отход производства гипсовых изделий • 2-6 Отход производства гипсокартонных листов | , 6 - 1 ,8 Отход картона 0,2-0,4 Вода 30-44 2. Способ изготовления гипсобетонной смеси, включающий смешение гипсового вяжущего с гипсовым заполнителем в виде дигидрата сульфата кальция, о т л и ч а ю щ и и с я тем, что в начале гипсовое вяжущее перемешивают с отходом производства гипсовых изделии фракции 1-10 мм, а затем в полученную смесь вводят водную суспензию измельченных в гидропульпере при скорости вращения ротора 700-1000 об/мин до достижения размеров частиц гипса 0 , 1 0,3 мм и длины целлюлозных волокон 2-8 мм отходов гипсокартонных листов 35 и отходов картона, а окончательное перемешивание производят в течение 0,3-0,5 мин при скорости вращения рабочих органов смесителя 400 1,000 об/мин. ной суспензией затворяют смесь сухих компонентов, а окончательное перемешивание производят в течение 0 , 3 0 , J мин, при скорости вращения рабочих органов смесителя 400-1 000 об/мин , Состав гипсобетонной смеси включает следующие компоненты, мас.%: Гипсовое вяжущее 48-56 Отход производ10 ства гипсовых изделий 2-6 Отход производства гипсокартонных листов 1,5-1,8 >5 Отход картона 0,2-0,4 Вода ' 30-44 Из полученной смеси формуют образцыСоставы гипсобетонной смеси и 20 сравнительные показатели физико-механических свойств приведены .в табл.1. Параметры осуществления способа приготовления гипсобетонной смеси 25 и сравнительные показатели физикомеханических свойств приведены в табл.2. Как следует из приведенных данных, эффект от совместного приме30 нения указанных добавок в типсобетонной смеси выражен в увеличении прочности материала и его трещиностойкости, а также в снижении плотности изделий. Ф о р м у л а и з о б р е т е н и я 1. Гипсобетонная смесь, включающая гипсовое вяжущее, гипсовый з а Т а б л и ц е Гипс о б е тонная смесь Плот Содержание компонентов, мае. X flULI Прочность при кг/м 1 кгс/см 3 Гипсо Гипсо Отход Отход От код вое вый гипсовых изделий гкл кар•тона 57 6 — 37 1290 22 40 44 48 57 66 70 1.9 1,8 1,7 1,6 1,5 0,1 0,2 46 U 37 30 27 1200 1180 1120 1070 1020 27 32 35 33 30 46 51 53 52 48 вяжущее Извест" нан Предлагаемая 1 2 3 4 5 щебень ь 4 2 1 0,3 0,4 0,5 Вода Наличие Т Р БЩНН D у через 2 ч сухих Имеются Нет I 1576506 •
