Передача обертального руху з відносно рухомою циліндричною поверхнею зачеплення
Номер патенту: 17818
Опубліковано: 16.10.2006
Автори: Федорченко Володимир Григорович, Кривунь Валентина Степанівна
Формула / Реферат
Передача обертального руху з відносно рухомою циліндричною поверхнею зачеплення, що складається з двох коліс, які мають циліндричну поверхню зачеплення, яка відрізняється тим, що одне з коліс складається з двох дисків, з'єднаних між собою, що мають стовщення з зовнішньої сторони по діаметру колеса та отвори, кількість яких залежить від модуля передачі, в які вставляються осі, на яких розміщуються по посадці ковзання втулки.
Текст

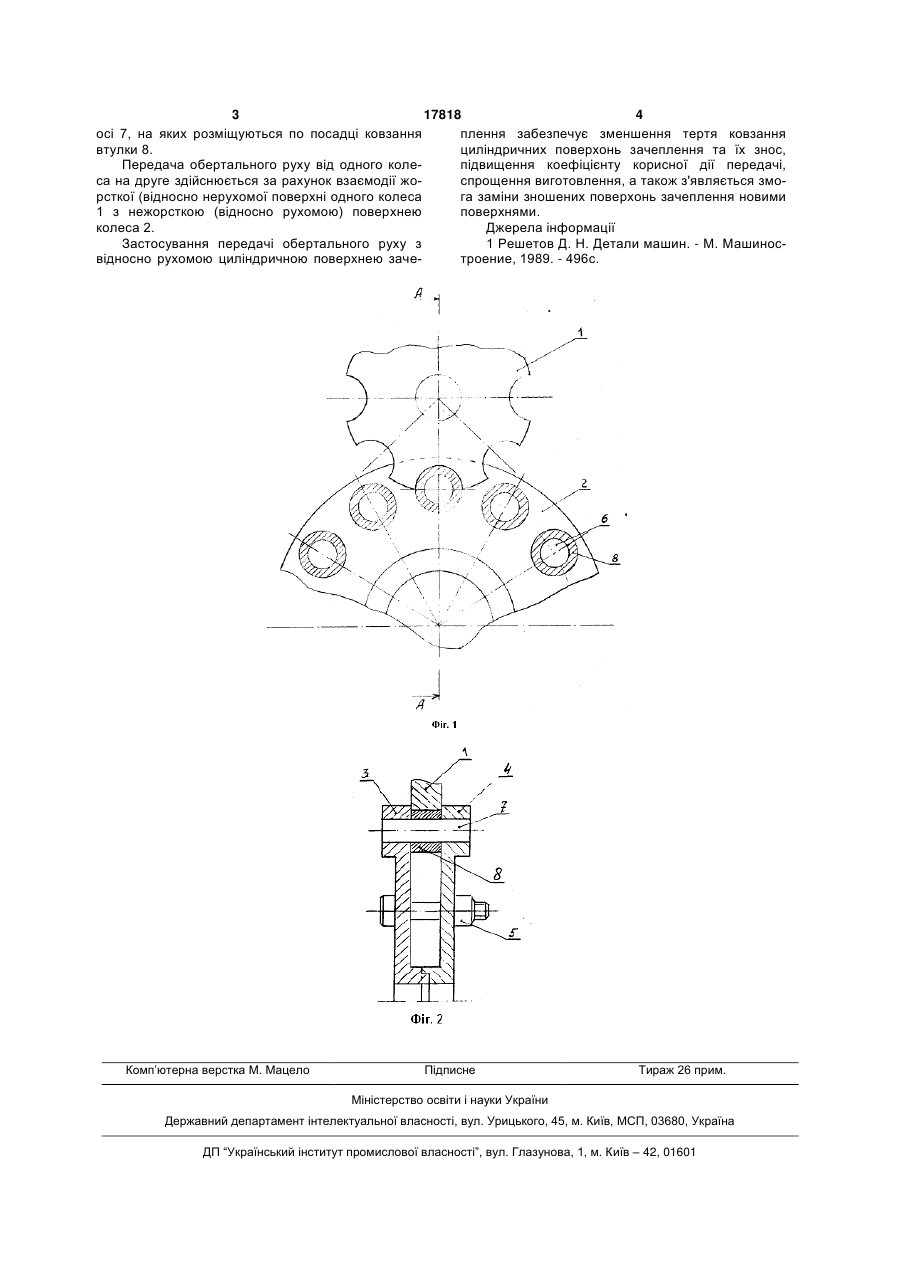

Передача обертального руху з відносно рухомою циліндричною поверхнею зачеплення, що 3 17818 4 осі 7, на яких розміщуються по посадці ковзання плення забезпечує зменшення тертя ковзання втулки 8. циліндричних поверхонь зачеплення та їх знос, Передача обертального руху від одного колепідвищення коефіцієнту корисної дії передачі, са на друге здійснюється за рахунок взаємодії жоспрощення виготовлення, а також з'являється зморсткої (відносно нерухомої поверхні одного колеса га заміни зношених поверхонь зачеплення новими 1 з нежорсткою (відносно рухомою) поверхнею поверхнями. колеса 2. Джерела інформації Застосування передачі обертального руху з 1 Решетов Д. Н. Детали машин. - М. Машиносвідносно рухомою циліндричною поверхнею зачетроение, 1989. - 496с. Комп’ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRotary motion transmission with respectively movable cylindrical coupling surface
Автори англійськоюFedorchenko Volodymyr Hryhorovych, Kryvun Valentyna Stepanivna
Назва патенту російськоюПередача вращательного движения с относительно подвижной цилиндрической поверхностью сцепления
Автори російськоюФедорченко Владимир Григорьевич, Кривунь Валентина Степановна
МПК / Мітки
МПК: F16H 1/00
Мітки: циліндричною, поверхнею, зачеплення, передача, обертального, відносної, руху, рухомою
