Газоаналізатор концентрації озону “озономір г-100″

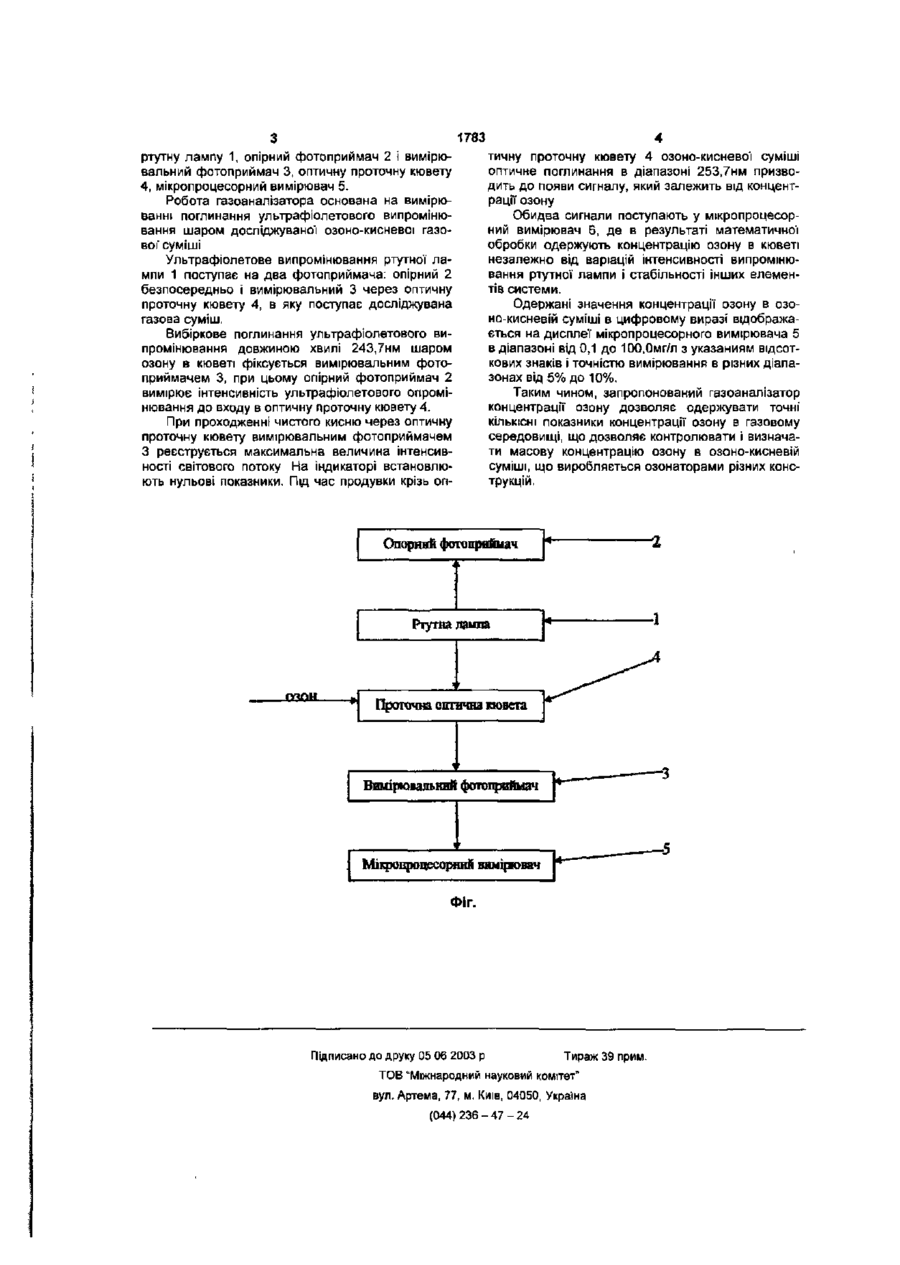

УКРАЇНА (19) UA (11,1783 (із, U (51,7 G01 N21/33 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ГАЗОАНАЛІЗАТОР КОНЦЕНТРАЦІЇ ОЗОНУ "ОЗОНОМІР Г-100" 1 (22, ЗО 07.2002 (24) 15 05.2003 (46) 15.05.2003, Бюл № 5, 2003 р. (72) Ганічев Віктор Володимирович (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "ІНСТИТУТ ОЗОНОТЕРАПІІ І МЕДОБЛАДНАННЯ" (57, Газоаналізатор концентрації озону, який містить джерело ультрафіолетового випромінювання, вимірювальний фотоприймач, оптичну проточну кювету, мікропроцесорний вимірювач, який відрізняється тим, що додатково містить опірний фотоприймач, встановлений з можливістю вимірювання інтенсивності ультрафіолетового випромінювання до входу в оптичну проточну кювету. Корисна модель відноситься до медичної техніки і може бути використана для визначення концентрації' озону в озоно-кисневій суміші під час проведення озонотерапевтичних процедур. Відомим Є пристрій для визначення концентрації газу у повітрі виробничих приміщень (Патент Германії № 3517324, G01N 31/22, 1986), який виконаний у вигляді індикаторної трубки, яка містить герметичний скляний балон з кінцями з обох боків, які легко відламуються і розміщений в балоні між двома обмежувачами носій з розміщеним на ньому індикаторним складом. Недоліки такого пристрою пов'язані з тим, що він призначений тільки для проведення одного виду контролю санітарно-гігієнічного контролю повітря робочої зони, а саме, контролю низьких концентрацій. Герметизацію таких трубок проводять запайкою кінців балону. Запайка пов'язана з підвищенням температури, що потребує додаткових вимог до матеріалів, з яких виконані обмежувачі, а також робить перевагу одному з двох можливих напрямків прокачування повітря крізь трубку при вимірюванні Це потребує нанесення на балон додаткової' стрілки, яка вказує напрямок прокачування повітря, що ускладнює роботу з трубкою Найбільш близьким та обраним за прототип є газоаналізатор озону "Циклон-5.31" (Паспорт Оптический газоанализатор озона Санкт-Петербург, 1996г). Даний газоаналізатор озону призначений для визначення концентрації озону в технологічних газових середовищах Газоаналізатор містить резонансне джерело ультрафіолетового випромінювання з високою часової стабільністю, оптичну проточну кювету, вимірювальний фотоприймач, мікропроцесорний вимірювач Недоліки способу пов'язані з тим, що фотоприймач вимірює концентрацію озону, яка потрапляє через проточну кювету При цьому концентрація озону залежить від інтенсивності випромінювання ртутної лампи і стабільності інших елементів системи, що значно знижує точність вимірювання В основу корисної моделі поставлено задачу удосконалення газоаналізатора концентрації' озону, в якому за рахунок додаткової установки фотоприймача досягається точне обчислення концентрації озону в кюветі незалежно від варіацій інтенсивності випромінювання ртутної лампи І стабільності інших елементів системи Поставлена задача вирішується в газоаналізаторі концентрації озону, який містить джерело ультрафіолетового випромінювання, вимірювальний фотоприймач, оптичну проточну кювету, мікропроцесорний вимірювач, згідно з винаходом, газоаналізатор додатково містить опірний фотоприймач, встановлений з можливістю вимірювання інтенсивності ультрафіолетового випромінювання до входу в оптичну проточну кювету Завдяки додаткової установки другого фотоприймача, який вимірює інтенсивність ультрафіолетового опромінювання до входу в кювету підвищується точність обчислення концентрації'озону Корисна модель пояснюється кресленням (Фіг), де зображено блок-схему газоаналізатора, що заявляється Газоаналізатор концентрації' озону містить джерело ультрафіолетового випромінювання (21,2002076356 СО 00 1783 ртутну лампу 1, опірний фотоприймач 2 І вимірювальний фотоприймач 3, оптичну проточну кювету 4, мікропроцесорний вимірювач 5. Робота газоаналізатора основана на вимірюванні поглинання ультрафіолетового випромінювання шаром досліджуваної озоно-кисневої газової* суміші Ультрафіолетове випромінювання ртутної лампи 1 поступає на два фотоприймача: опірний 2 безпосередньо і вимірювальний 3 через оптичну проточну кювету 4, в яку поступає досліджувана газова суміш. Вибіркове поглинання ультрафіолетового випромінювання довжиною хвилі 243,7нм шаром озону в кюветі фіксується вимірювальним фотоприймачем 3, при цьому опірний фотоприймач 2 вимірює інтенсивність ультрафіолетового опромінювання до входу в оптичну проточну кювету 4. При проходженні чистого кисню через оптичну проточну кювету вимірювальним фотоприймачем З реєструється максимальна величина інтенсивності світового потоку На індикаторі встановлюють нульові показники. Під час продувки крізь оп тичну проточну кювету 4 озоно-кисневої суміші оптичне поглинання в діапазоні 253,7нм призводить до появи сигналу, який залежить від концентрації озону Обидва сигнали поступають у мікропроцесорний вимірювач 6, де в результаті математичної обробки одержують концентрацію озону в кюветі незалежно від варіацій інтенсивності випромінювання ртутної лампи і стабільності інших елементів системи. Одержані значення концентрації озону в озоно-кисневій суміші в цифровому виразі відображається на дисплеї мікропроцесорного вимірювача 5 в діапазоні від 0,1 до 100,0мг/л з указаниям відсоткових знаків і точністю вимірювання в різних діапазонах від 5% до 10%. Таким чином, запропонований газоаналізатор концентрації озону дозволяє одержувати точні кількісні показники концентрації озону в газовому середовищі, що дозволяє контролювати і визначати масову концентрацію озону в озоно-кисневій суміші, що виробляється озонаторами різних конструкцій. Опорний фотоприймач Ріугна лампа Проточна оптична повета Вимірювальний фотоприймач Мікропроцесорний вимірювач Фіг. Підписано до друку 05 06 2003 р Тираж 39 прим. ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
