Бетонна суміш

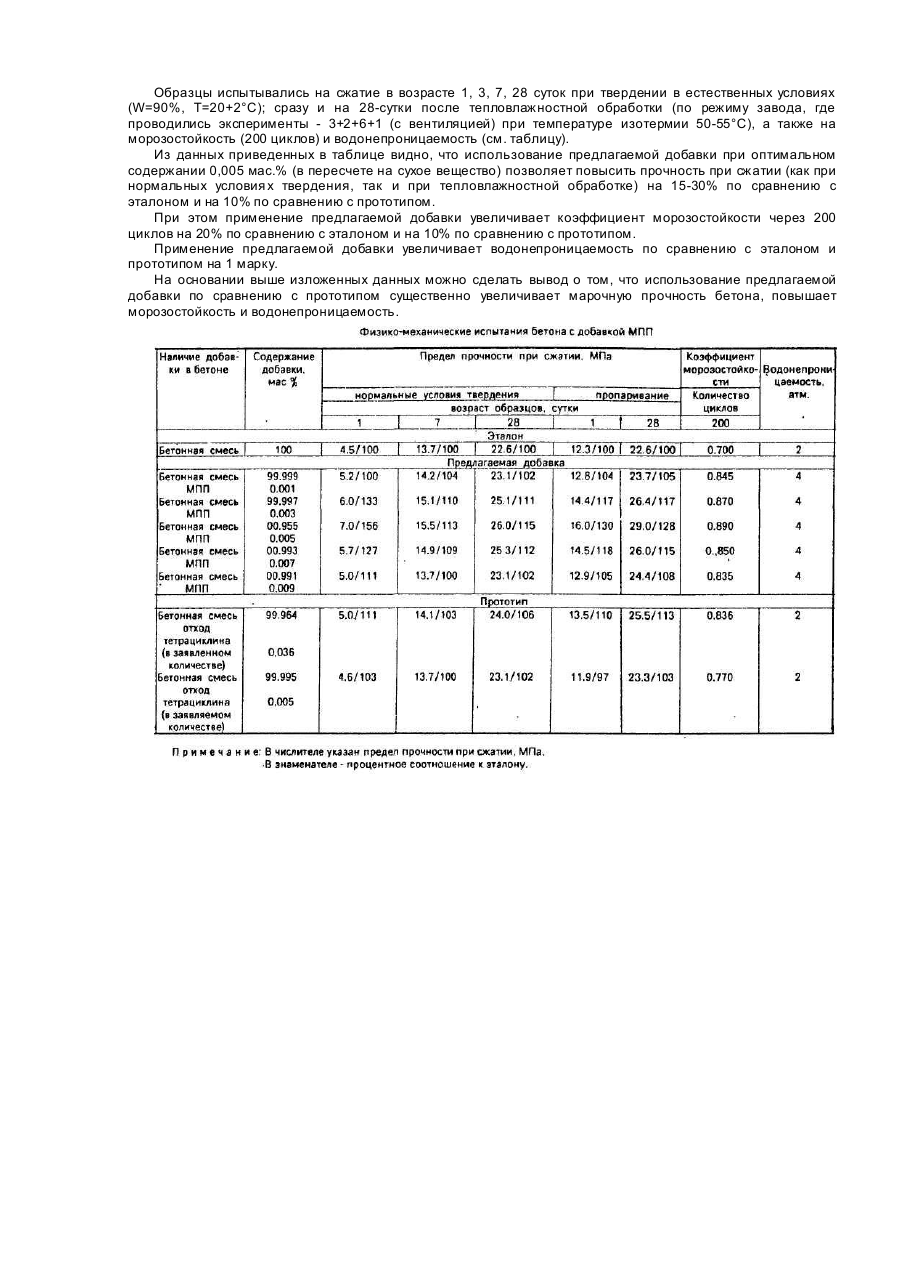

Предполагаемое изобретение относится к области производства строительных материалов, а именно к составам бетонных смесей, содержащих модифицирующие добавки, и может быть использовано при изготовлении монолитных и сборных бетонных и железобетонных конструкций. Известны бетонные смеси, содержащие в качестве добавки отходы производства антибиотиков (Авт.св. СССР №2518845, 554437, 697437, 937401, 983104). Добавки в таких бетонных смесях обладают значительным пластифицирующим действием, но не обеспечивают достаточной прочности при сжатии. Наиболее близкой к предполагаемому изобретению по технической сущности и достигаемому эффекту является бетонная смесь, включающая в качестве добавки маточный раствор кальциевого комплекса тетрациклина в количестве 0,001-0,005 мас.ч (Авт.св. СССР №697438, кл. С 04 В 13/24, БИ №42, 1979 г.), что в пересчете на мас.% составляет 0,01-0,06. Недостатком этой добавки является то, что при ее применении хотя и достигается значительный пластифицирующий эффект, но не обеспечивается достаточная прочность при сжатии. В основу изобретения поставлена задача получить бетонную смесь, в которой путем введения комплексной добавки достигается увеличение марочной прочности цементобетона и повышение его морозостойкости и водонепроницаемости, а также снижение количества воды затворения, при заданной подвижности. Поставленная задача достигается тем, что бетонная смесь, включающая портландцемент, песок, щебень, воду и добавку, содержит в качестве комплексной добавки отход фармацевтического производства - маточник после производства полимексина (МПП), при следующем соотношении компонентов. мас.%: МПП представляет собой слабоконцентрированный водный раствор с легким запахом, полупрозрачный, в состав которого входят как неорганические компоненты (NaCI - 1%, (NH4)2SO4-0,45%), так и элементы органики (растительные и животные жиры-0,4%). Сроки схватывания цемента с этой добавкой соответствуют ГОСТу 4234-77 (450-77) и не требуют применения замедлителей схватывания. Так как добавка МПП вводится в бетонную смесь в незначительном количестве (0,003-0,007 мас.%), то она не производит неблагоприятное действие на арматуру. Предлагаемую комплексную добавку вводят в бетонную смесь в виде водного раствора вместе с водой затворения. Бетонная смесь с предлагаемой добавкой может быть использована как при твердении в естественных условиях, для изготовления монолитных бетонных и железобетонных конструкций, так и при тепловлажностной обработке для изготовления сборных бетонных и железобетонных конструкций. Пример приготовления бетонной смеси. Бетон марки 200. Расход составляющи х на 1 куб.мбетона, кг: Расход предлагаемой добавки был принят в количестве 0,001, 0,003, 0,005, 0,007 и 0,009 мас.%, т.е. если расход бетонной смеси в примере составил: 290+720+1000+280+128=2418 кг/куб.м, то добавки соответственно; Аналогичным образом при 0,003, 0,005, 0,007 и 0,009 мас.% расход добавки будет соответственно 0,07, 0,12, 0,17, 0,22 кг/куб.м. Добавку, предварительно добавленную в воду затворения и размешанную до получения однородного раствора, равномерно подают в бетономешалку вместе с водой затворения и замешивают с другими составляющими. После перемешивания бетонной смеси изготавливают образцы размером 10x10x10см вибрированием на стандартной лабораторной площадке, имеющей частоту 1800-3000 колебаний в минуту и амплитуду колебаний 0,35 мм под нагрузкой. Параллельно готовят образцы без добавки и образцы с известным прототипом предлагаемой добавки маточным раствором кальциевого комплекса тетрациклина, как в оптимальном заявленном количестве - 0,003 мас.ч,, что в пересчете на мас.% соответствует 0,036 и составляет 0,87 кг/куб.м, так и в оптимальном заявляемом количестве - 0,005 мас.% (соответствует 0,001 мас.ч.), что составляет 0,12 кг/куб.м. В результате экспериментов было установлено, что для достижения требуемой жесткости бетонной смеси (18-22 с) при применении предлагаемой добавки по сравнению с эталоном необходимо снизить количество воды затворения в среднем на 10%. Таким образом, если для эталона требуется 140 л воды на 1 куб.м бетона (при В/Ц=0,48), то для бетонной смеси с предлагаемой добавкой требуется 128 л воды на 1 куб. м бетона (при В/Ц=0,44). Образцы испытывались на сжатие в возрасте 1, 3, 7, 28 суток при твердении в естественных условиях (W=90%, Т=20+2°С); сразу и на 28-сутки после тепловлажностной обработки (по режиму завода, где проводились эксперименты - 3+2+6+1 (с вентиляцией) при температуре изотермии 50-55°С), а также на морозостойкость (200 циклов) и водонепроницаемость (см. таблицу). Из данных приведенных в таблице видно, что использование предлагаемой добавки при оптимальном содержании 0,005 мас.% (в пересчете на сухое вещество) позволяет повысить прочность при сжатии (как при нормальных условия х твердения, так и при тепловлажностной обработке) на 15-30% по сравнению с эталоном и на 10% по сравнению с прототипом. При этом применение предлагаемой добавки увеличивает коэффициент морозостойкости через 200 циклов на 20% по сравнению с эталоном и на 10% по сравнению с прототипом. Применение предлагаемой добавки увеличивает водонепроницаемость по сравнению с эталоном и прототипом на 1 марку. На основании выше изложенных данных можно сделать вывод о том, что использование предлагаемой добавки по сравнению с прототипом существенно увеличивает марочную прочность бетона, повышает морозостойкость и водонепроницаемость.
