Бетонна суміш

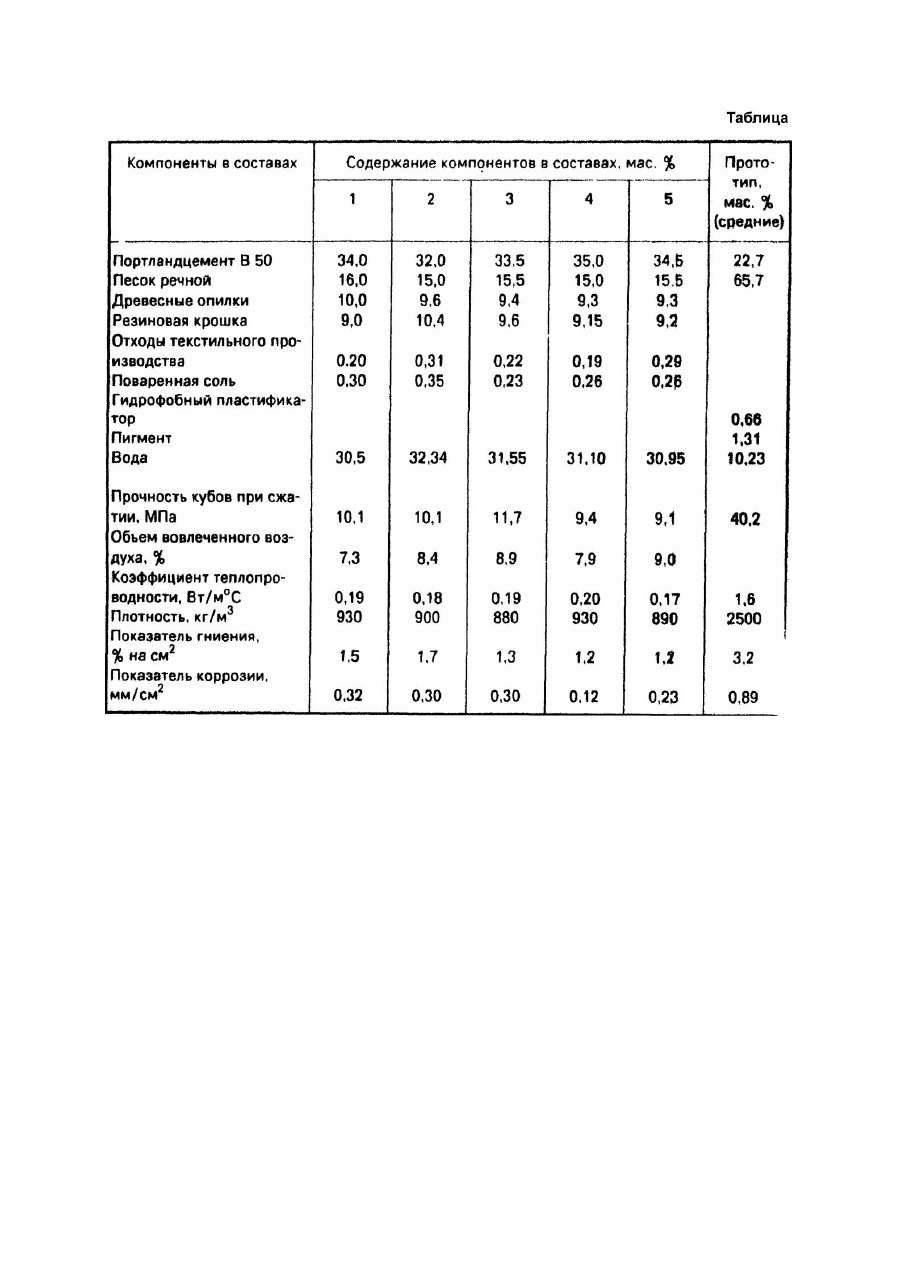

Изобретение относится к промышленности строительных материалов и может быть использовано при строительстве животноводческих ферм, зданий стен, полов, площадок для выгона. Недостатком смеси мастики является низкая эластичность, слабая поризация, в связи с этим - высокий коэффициент теплопроводности. Наиболее близкой к изобретению является бетонная смесь для получения декоративного искусственного камня - прототип, включающая, мас.%: портландцемент 20,4 - 24,9; заполнитель 63,6 - 67,8: гидрофобно-пластифицирующую добавку - 0,06 - 0,072, пигмент 0,142 - 4,48, воду. Смесь не является эластичной, не предназначена под полы животноводческих помещений, из-за слабой способности материала к сопротивлению гниению, невысокая коррозионная стойкость к воздействию поваренной соли, мочевой и гипперовой кислот. В основу изобретения поставлена задача создания такой бетонной смеси, в которой, путем введения в ее состав дополнительно новых компонентов, достигается стабилизация процессов гниения и коррозии, снижение коэффициента теплопроводности и придание смеси традиционной цветовой гаммы. Поставленная задача решается тем, что смесь, содержащая портландцемент, речной песок, воду, согласно изобретению, дополнительно содержит резиновую крошку, древесные опилки, отходы текстильного производства, а также поваренную соль в следующем соотношении компонентов, мас.%: портландцемент 32,0 - 35,0 речной песок 15,0 - 16,0 древесные опилки 9,30 - 10,0 резиновая крошка 9,00 - 10,5 отходы текстильного производства 0,14 - 0,35 поваренная соль 0,23 - 0,25 вода остальное. Благодаря введению в состав смеси поваренной соли, играющей роль антисептика, прямых и дисперсных красителей, входящи х в соста в отходов, играющи х роль ингибиторов коррозии, а также резиновой крошки и древесных опилок, играющих роль воздухововлекающих добавок, достигается стабилизация гниения и коррозии. Воздействием на цементный камень и опилки прямыми серыми светопрозрачными (ГОСТ 22364 - 77) и дисперсными ярко-розовыми (ГОСТ 23658 - 79) органическими красителями, достигается стабилизация процессов гниения и коррозии материала бетонкой смеси, обеспечивается (при наличии превалирующего черного цвета резиновой крошки) традиционная цветовая гамма. Для экспериментальной проверки заявляемого состава были использованы: портландцемент B 50, речной песок gп = 1540кг/м 3, древесные опилки gо = 250кг/м 3, крошка резиновая gк = 180кг/м 3 из вулканизированных отходов Киевского завода "Вулкан" и органические красители Дарницкого шелкового комбината. Сточные воды комбината содержат в основном два вида красителей: прямые и дисперсные, которые включают поверхностно-активные вещества (моющие, технические мыла, отбеливатели и др.), поваренную соль, каустические соды, силикат натрия, гидросульфат натрия и т.д. Предлагаемые бетонные смеси были замешаны на промышленных красителях, содержащих (с некоторыми добавлениями в процессе перемешивания) компоненты, указанные в таблице. Было изготовлено 30 кубов, пяти различных составов. Смеси получали простым смешиванием компонентов; ими заполняли предварительно смазанные формы, вибрировали и подвергали прогреву в течение 24 часов во влажной среде (90% влажности) при температуре 70°C. В сельскохозяйственных помещениях отмечается повышенная влажность и загазованность аммиачными соединениями и сероводородом: при этом, содержатся дозы кислот и солей: мочевой, гипперовой, ацетно-уксусной. При коррозии составная цементного камня - гидрат окиси кальция, растворяясь выносится на поверхность, образуя белые хлопья, свидетельствующие о коррозии и, в конечном итоге, разрушении бетона. Как видно из данных таблицы, смесь по авторскому свидетельству №1143718, не содержащая резиновой крошки, опилок, не пропитывается поваренной солью, не покрывается прямыми и дисперсными красителями. Вследствие этого, смесь по прототипу в условиях коровников, свинарников, птичников подвержена более быстрому выщелачиванию (несмотря на превышающую четырехкратную прочность), гниению, коррозии и разрушению. Полученные рабочие характеристики плотности, теплопроводности, воздухововлечения, антисептирования и коррозионной стойкости по предлагаемому изобретению позволяют считать бетонную смесь пригодной для применения подстилающих слоев полов и стен, площадок для открытого содержания скота на сельскохозяйственных фермах. Кроме того, предлагаемый материал медленно отдает тепло (что важно в осенне-зимний период) окружающей среде, является аккумулятором и обладает повышенной эластичностью, демпфирующей способностью, поглощает энергию ударов копыт животных.
