Спосіб виготовлення катода відновлення карбону діоксиду

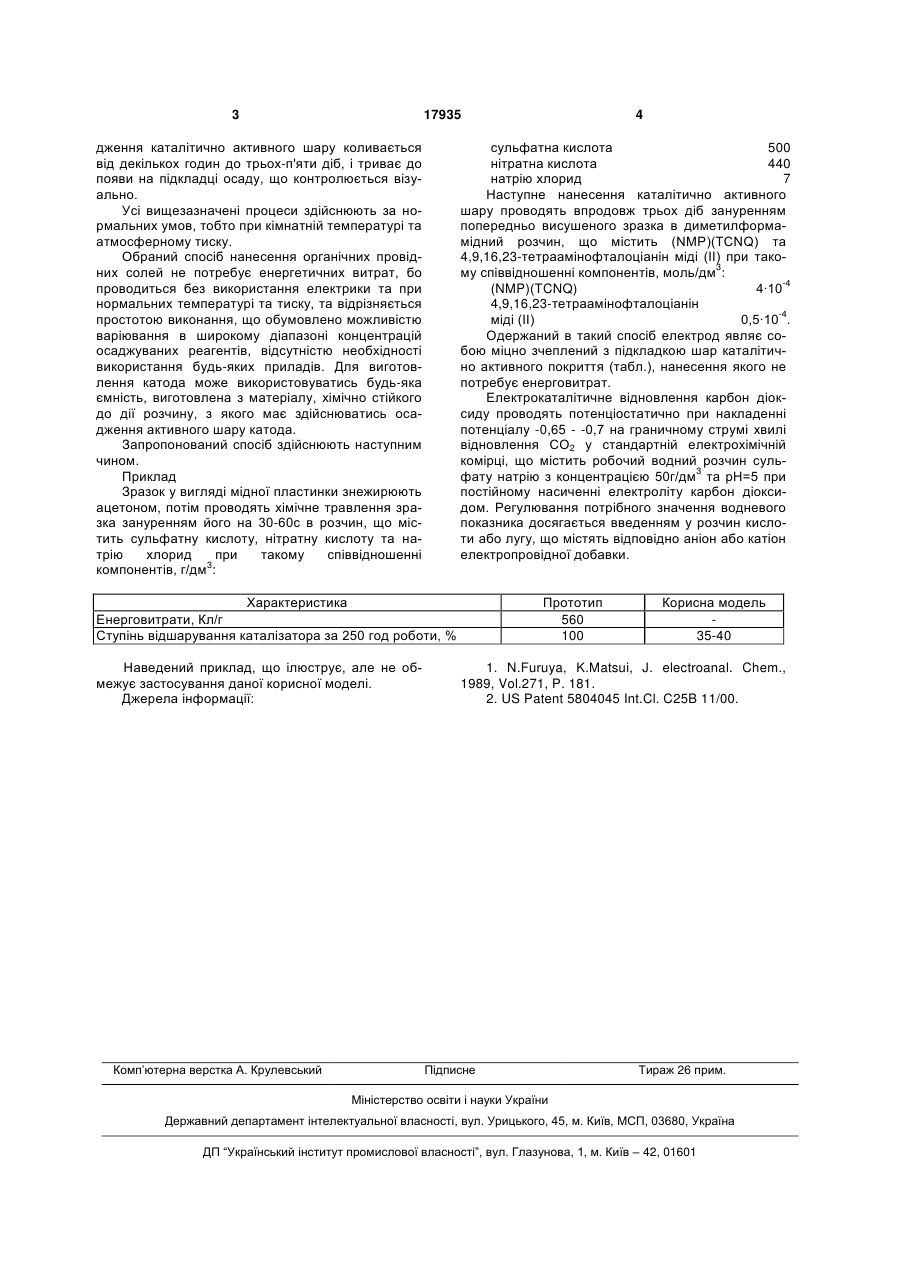

Спосіб виготовлення катода відновлення карбону діоксиду шляхом формування каталітичного шару на підкладці з розчину органічних сполук, 3 17935 дження каталітично активного шару коливається від декількох годин до трьох-п'яти діб, і триває до появи на підкладці осаду, що контролюється візуально. Усі вищезазначені процеси здійснюють за нормальних умов, тобто при кімнатній температурі та атмосферному тиску. Обраний спосіб нанесення органічних провідних солей не потребує енергетичних витрат, бо проводиться без використання електрики та при нормальних температурі та тиску, та відрізняється простотою виконання, що обумовлено можливістю варіювання в широкому діапазоні концентрацій осаджуваних реагентів, відсутністю необхідності використання будь-яких приладів. Для виготовлення катода може використовуватись будь-яка ємність, виготовлена з матеріалу, хімічно стійкого до дії розчину, з якого має здійснюватись осадження активного шару катода. Запропонований спосіб здійснюють наступним чином. Приклад Зразок у вигляді мідної пластинки знежирюють ацетоном, потім проводять хімічне травлення зразка зануренням його на 30-60с в розчин, що містить сульфатну кислоту, нітратну кислоту та натрію хлорид при такому співвідношенні компонентів, г/дм3: сульфатна кислота 500 нітратна кислота 440 натрію хлорид 7 Наступне нанесення каталітично активного шару проводять впродовж трьох діб зануренням попередньо висушеного зразка в диметилформамідний розчин, що містить (NMP)(TCNQ) та 4,9,16,23-тетраамінофталоціанін міді (II) при такому співвідношенні компонентів, моль/дм3: (NMP)(TCNQ) 4·10-4 4,9,16,23-тетраамінофталоціанін міді (II) 0,5·10-4. Одержаний в такий спосіб електрод являє собою міцно зчеплений з підкладкою шар каталітично активного покриття (табл.), нанесення якого не потребує енерговитрат. Електрокаталітичне відновлення карбон діоксиду проводять потенціостатично при накладенні потенціалу -0,65 - -0,7 на граничному струмі хвилі відновлення CО2 у стандартній електрохімічній комірці, що містить робочий водний розчин сульфату натрію з концентрацією 50г/дм3 та рН=5 при постійному насиченні електроліту карбон діоксидом. Регулювання потрібного значення водневого показника досягається введенням у розчин кислоти або лугу, що містять відповідно аніон або катіон електропровідної добавки. Характеристика Енерговитрати, Кл/г Ступінь відшарування каталізатора за 250 год роботи, % Наведений приклад, що ілюструє, але не обмежує застосування даної корисної моделі. Джерела інформації: Комп’ютерна верстка А. Крулевський 4 Прототип 560 100 Корисна модель 35-40 1. N.Furuya, K.Matsui, J. electroanal. Chem., 1989, Vol.271, P. 181. 2. US Patent 5804045 Int.Cl. C25B 11/00. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
