Колодкове гальмо
Номер патенту: 17936
Опубліковано: 16.10.2006
Автори: Короткова Юлія Володимирівна, Бойко Григорій Олексійович
Формула / Реферат
Колодкове гальмо, що містить основу, встановлені на основі два гальмові важелі, з'єднувальну тягу, гальмові колодки з фрикційними накладками, затискну пружину, кінцеві упори і привід, яке відрізняється тим, що як два гальмові важелі і з'єднувальну тягу застосовано гальмові колодки, з одного боку шарнірно прикріплені до основи, а з іншого боку з'єднані тягою із затискною пружиною і приводом, причому корпус приводу прикріплений до однієї з гальмових колодок, а висувний шток шарнірно з'єднаний з іншою гальмовою колодкою.
Текст

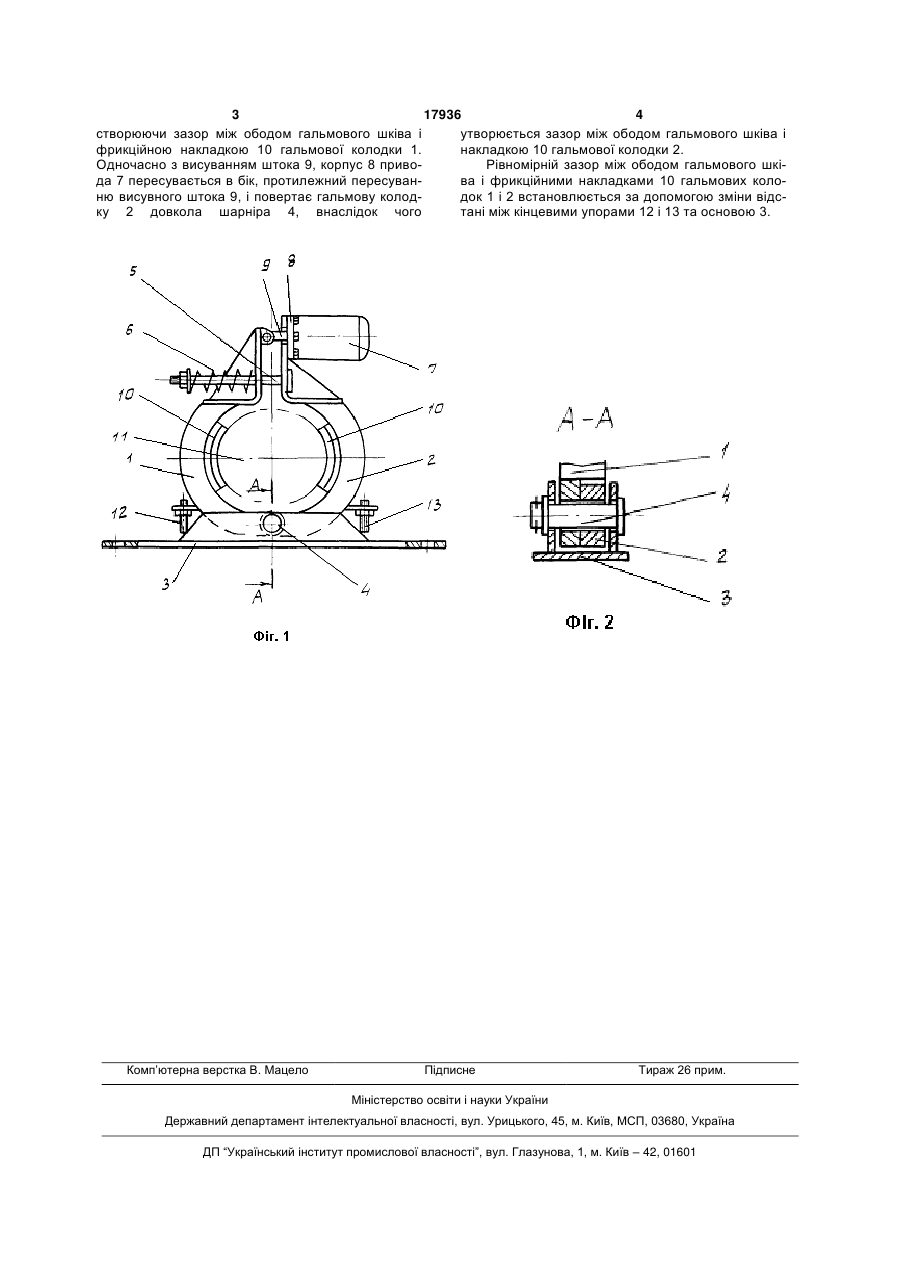

Колодкове гальмо, що містить основу, встановлені на основі два гальмові важелі, з'єднувальну 3 17936 4 створюючи зазор між ободом гальмового шківа і утворюється зазор між ободом гальмового шківа і фрикційною накладкою 10 гальмової колодки 1. накладкою 10 гальмової колодки 2. Одночасно з висуванням штока 9, корпус 8 привоРівномірній зазор між ободом гальмового шкіда 7 пересувається в бік, протилежний пересуванва і фрикційними накладками 10 гальмових колоню висувного штока 9, і повертає гальмову колоддок 1 і 2 встановлюється за допомогою зміни відску 2 довкола шарніра 4, внаслідок чого тані між кінцевими упорами 12 і 13 та основою 3. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюShoe brake
Автори англійськоюBoiko Hryhorii Oleksiiovych
Назва патенту російськоюКолодочный тормоз
Автори російськоюБойко Григорий Алексеевич
МПК / Мітки
МПК: B61H 1/00
Код посилання
