Спосіб ліквідації нафтогазопроявів із запущених шахт-колодязів
Номер патенту: 18047
Опубліковано: 16.10.2006
Автори: Скородько Олександр Степанович, Кучманич Неля Геннадіївна
Формула / Реферат
Спосіб ліквідації нафтогазопроявів із запущених шахт-колодязів, що включає дослідження стовбура шахти-колодязя, його герметизацію, відбирання та утилізацію нафти і газу, який відрізняється тим, що герметизацію шахти-колодязя здійснюють шляхом встановлення бетонного кільця по її зовнішньому діаметру до корінних порід землі, висота якого перевищує найбільший рівень паводкових вод на 0,3-0,5 м, а діаметр на 0,4-0,6 м перевищує діагональ шахти-колодязя.
Текст

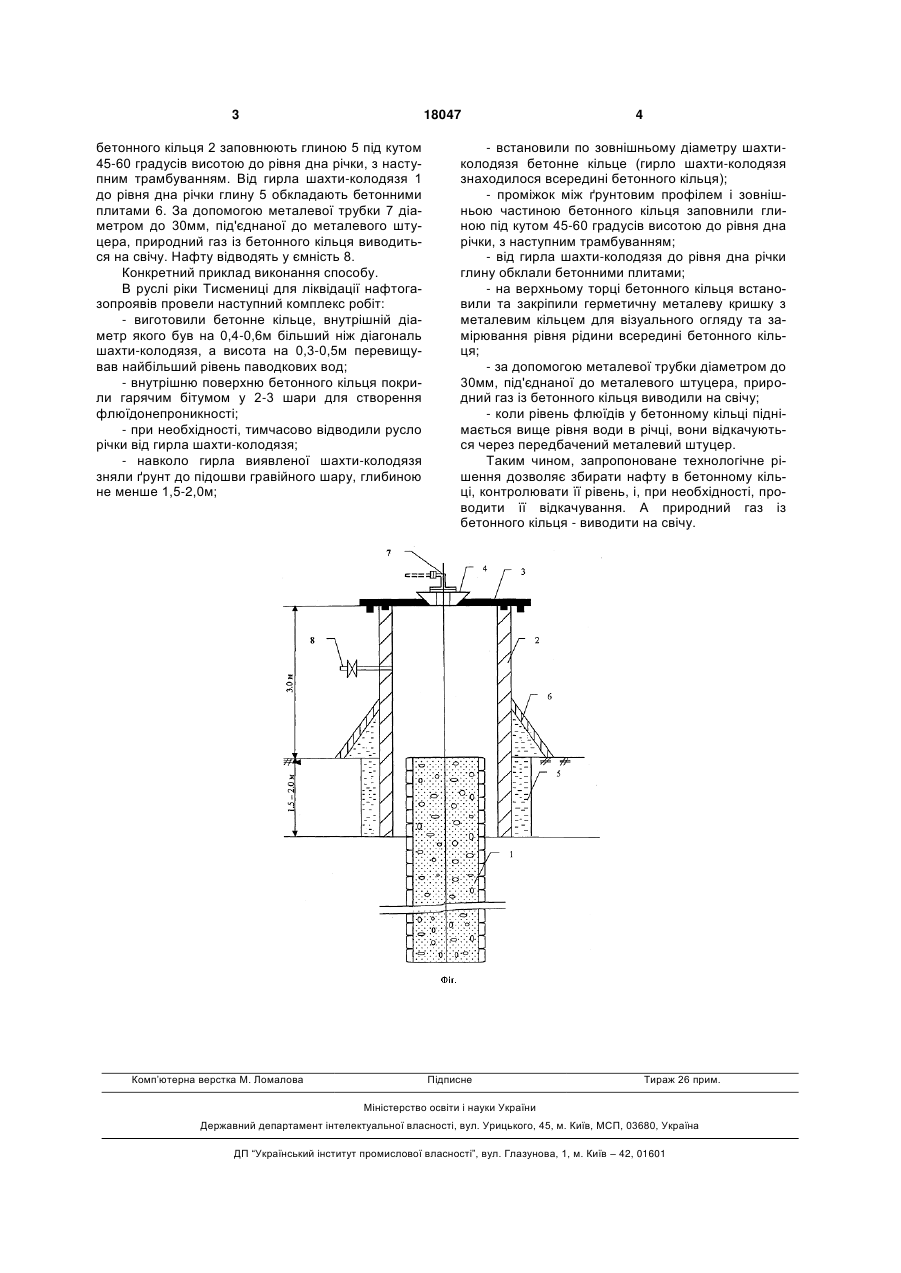

Спосіб ліквідації нафтогазопроявів із запущених шахт-колодязів, що включає дослідження сто 3 18047 бетонного кільця 2 заповнюють глиною 5 під кутом 45-60 градусів висотою до рівня дна річки, з наступним трамбуванням. Від гирла шахти-колодязя 1 до рівня дна річки глину 5 обкладають бетонними плитами 6. За допомогою металевої трубки 7 діаметром до 30мм, під'єднаної до металевого штуцера, природний газ із бетонного кільця виводиться на свічу. Нафту відводять у ємність 8. Конкретний приклад виконання способу. В руслі ріки Тисмениці для ліквідації нафтогазопроявів провели наступний комплекс робіт: - виготовили бетонне кільце, внутрішній діаметр якого був на 0,4-0,6м більший ніж діагональ шахти-колодязя, а висота на 0,3-0,5м перевищував найбільший рівень паводкових вод; - внутрішню поверхню бетонного кільця покрили гарячим бітумом у 2-3 шари для створення флюїдонепроникності; - при необхідності, тимчасово відводили русло річки від гирла шахти-колодязя; - навколо гирла виявленої шахти-колодязя зняли ґрунт до підошви гравійного шару, глибиною не менше 1,5-2,0м; Комп’ютерна верстка М. Ломалова 4 - встановили по зовнішньому діаметру шахтиколодязя бетонне кільце (гирло шахти-колодязя знаходилося всередині бетонного кільця); - проміжок між ґрунтовим профілем і зовнішньою частиною бетонного кільця заповнили глиною під кутом 45-60 градусів висотою до рівня дна річки, з наступним трамбуванням; - від гирла шахти-колодязя до рівня дна річки глину обклали бетонними плитами; - на верхньому торці бетонного кільця встановили та закріпили герметичну металеву кришку з металевим кільцем для візуального огляду та замірювання рівня рідини всередині бетонного кільця; - за допомогою металевої трубки діаметром до 30мм, під'єднаної до металевого штуцера, природний газ із бетонного кільця виводили на свічу; - коли рівень флюїдів у бетонному кільці піднімається вище рівня води в річці, вони відкачуються через передбачений металевий штуцер. Таким чином, запропоноване технологічне рішення дозволяє збирати нафту в бетонному кільці, контролювати її рівень, і, при необхідності, проводити її відкачування. А природний газ із бетонного кільця - виводити на свічу. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for liquidation of oil-gas shows from uncared-for shaft-pits
Назва патенту російськоюСпособ ликвидации нефтегазопроявлений из запущенных шахт-колодцев
МПК / Мітки
МПК: E21B 43/01
Мітки: ліквідації, шахт-колодязів, запущених, спосіб, нафтогазопроявів
