Спосіб відбирання нафтового газу з шахт-колодязів та свердловин

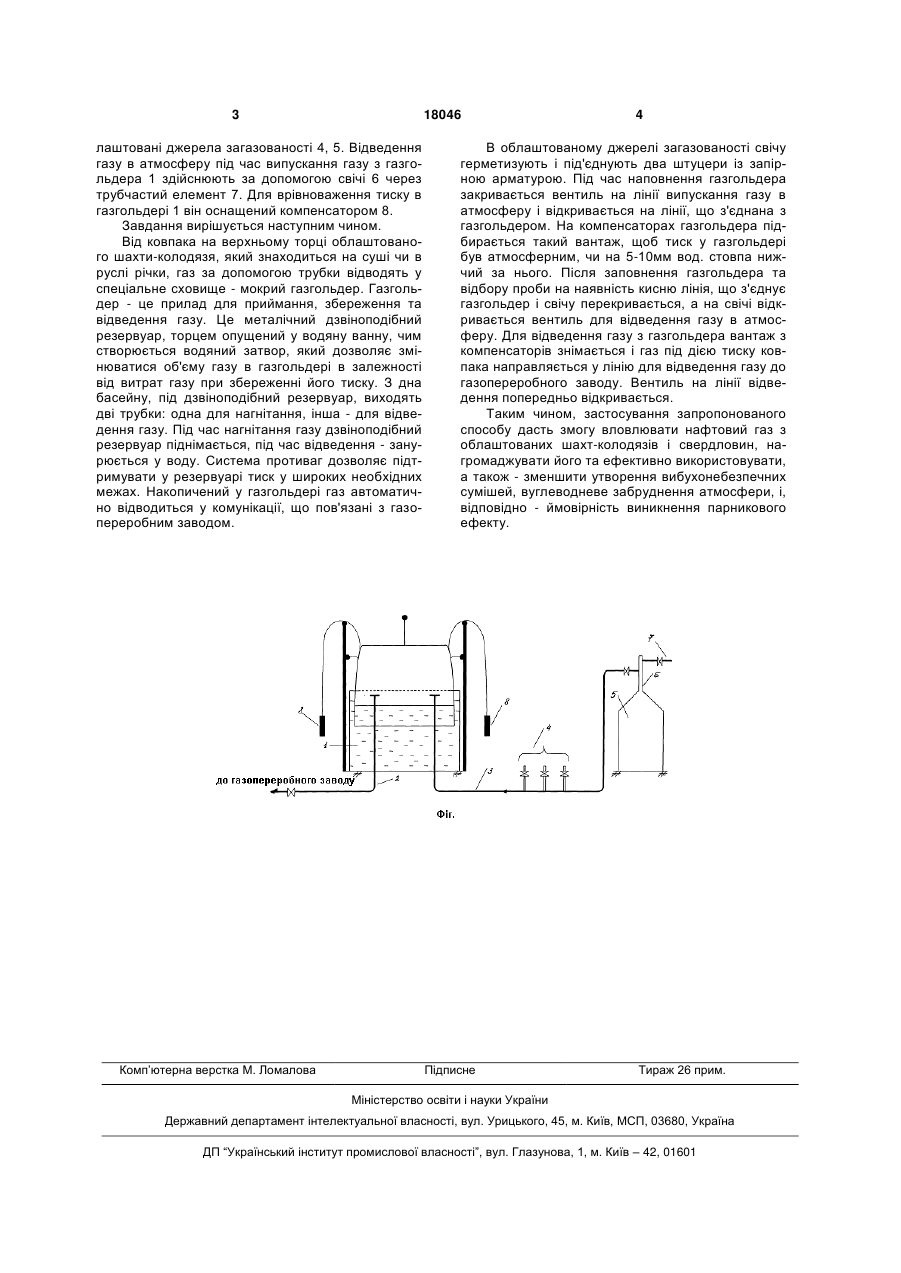

Спосіб відбирання нафтового газу з шахтколодязів та свердловин, що включає облаштування шахти-колодязя, збирання нафти в ємності і відведення нафтового газу, який відрізняється тим, що нафтовий газ відводять в мокрий газгольдер, де його накопичують і подають на подальшу переробку. (19) (21) u200605255 (22) 15.05.2006 (24) 16.10.2006 (46) 16.10.2006, Бюл. №10, 2006р. (72) Кучманич Неля Геннадіївна, Скородько Олександр Степанович (73) Кучманич Неля Геннадіївна, Скородько Олександр Степанович 3 18046 лаштовані джерела загазованості 4, 5. Відведення газу в атмосферу під час випускання газу з газгольдера 1 здійснюють за допомогою свічі 6 через трубчастий елемент 7. Для врівноваження тиску в газгольдері 1 він оснащений компенсатором 8. Завдання вирішується наступним чином. Від ковпака на верхньому торці облаштованого шахти-колодязя, який знаходиться на суші чи в руслі річки, газ за допомогою трубки відводять у спеціальне сховище - мокрий газгольдер. Газгольдер - це прилад для приймання, збереження та відведення газу. Це металічний дзвіноподібний резервуар, торцем опущений у водяну ванну, чим створюється водяний затвор, який дозволяє змінюватися об'єму газу в газгольдері в залежності від витрат газу при збереженні його тиску. З дна басейну, під дзвіноподібний резервуар, виходять дві трубки: одна для нагнітання, інша - для відведення газу. Під час нагнітання газу дзвіноподібний резервуар піднімається, під час відведення - занурюється у воду. Система противаг дозволяє підтримувати у резервуарі тиск у широких необхідних межах. Накопичений у газгольдері газ автоматично відводиться у комунікації, що пов'язані з газопереробним заводом. Комп’ютерна верстка М. Ломалова 4 В облаштованому джерелі загазованості свічу герметизують і під'єднують два штуцери із запірною арматурою. Під час наповнення газгольдера закривається вентиль на лінії випускання газу в атмосферу і відкривається на лінії, що з'єднана з газгольдером. На компенсаторах газгольдера підбирається такий вантаж, щоб тиск у газгольдері був атмосферним, чи на 5-10мм вод. стовпа нижчий за нього. Після заповнення газгольдера та відбору проби на наявність кисню лінія, що з'єднує газгольдер і свічу перекривається, а на свічі відкривається вентиль для відведення газу в атмосферу. Для відведення газу з газгольдера вантаж з компенсаторів знімається і газ під дією тиску ковпака направляється у лінію для відведення газу до газопереробного заводу. Вентиль на лінії відведення попередньо відкривається. Таким чином, застосування запропонованого способу дасть змогу вловлювати нафтовий газ з облаштованих шахт-колодязів і свердловин, нагромаджувати його та ефективно використовувати, а також - зменшити утворення вибухонебезпечних сумішей, вуглеводневе забруднення атмосфери, і, відповідно - ймовірність виникнення парникового ефекту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
