Пристрій для кріплення кришок люків оглядових колодязів підземних комунікацій

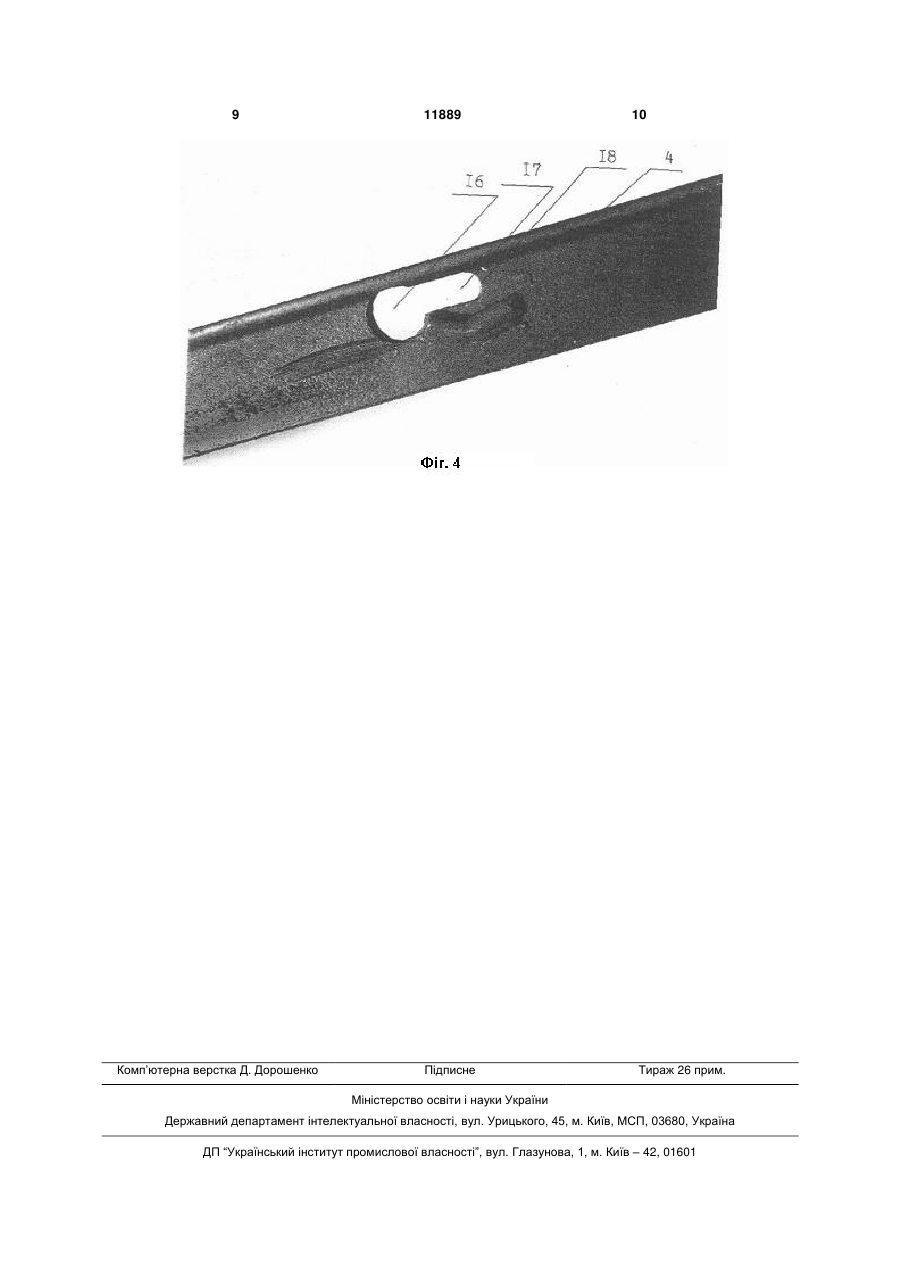

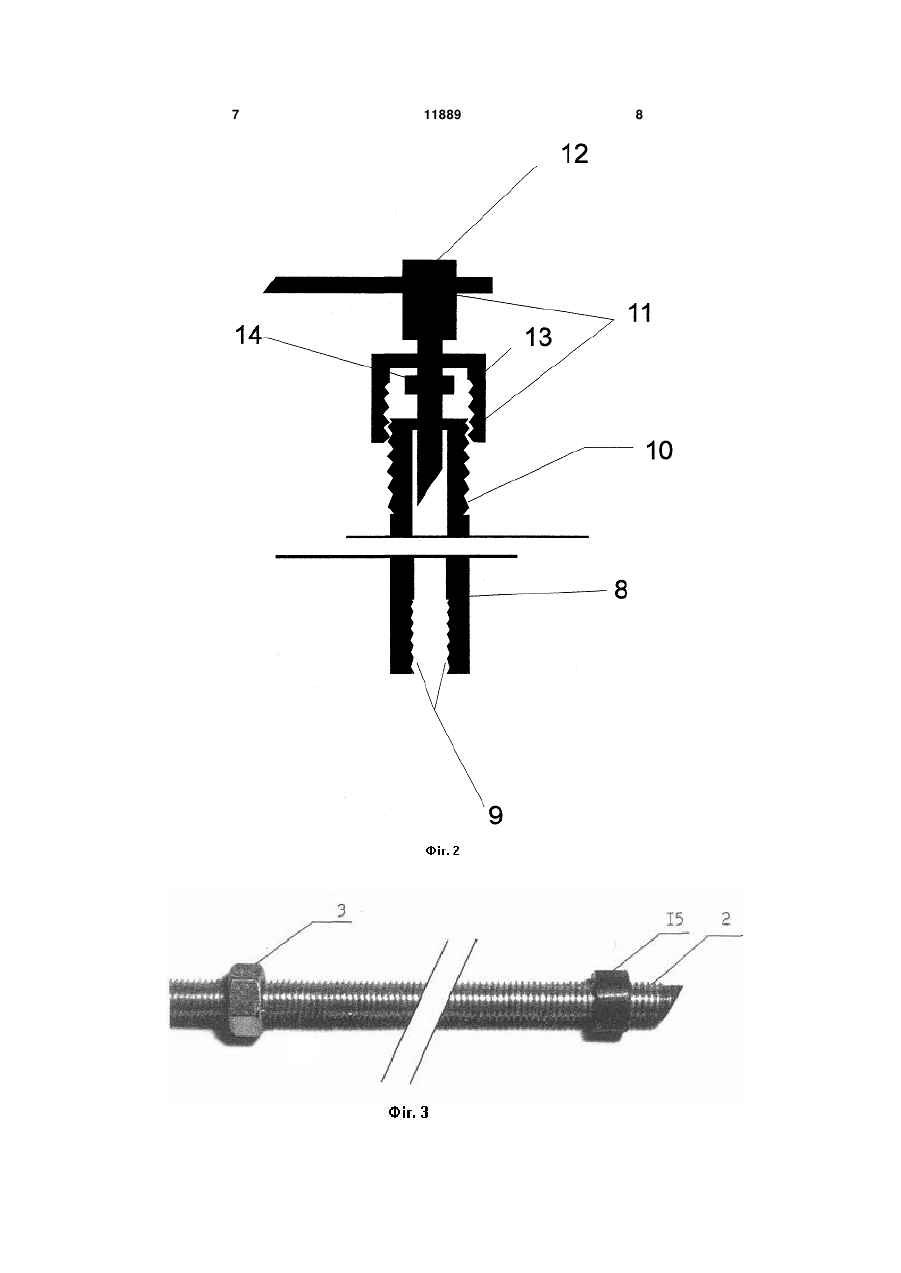

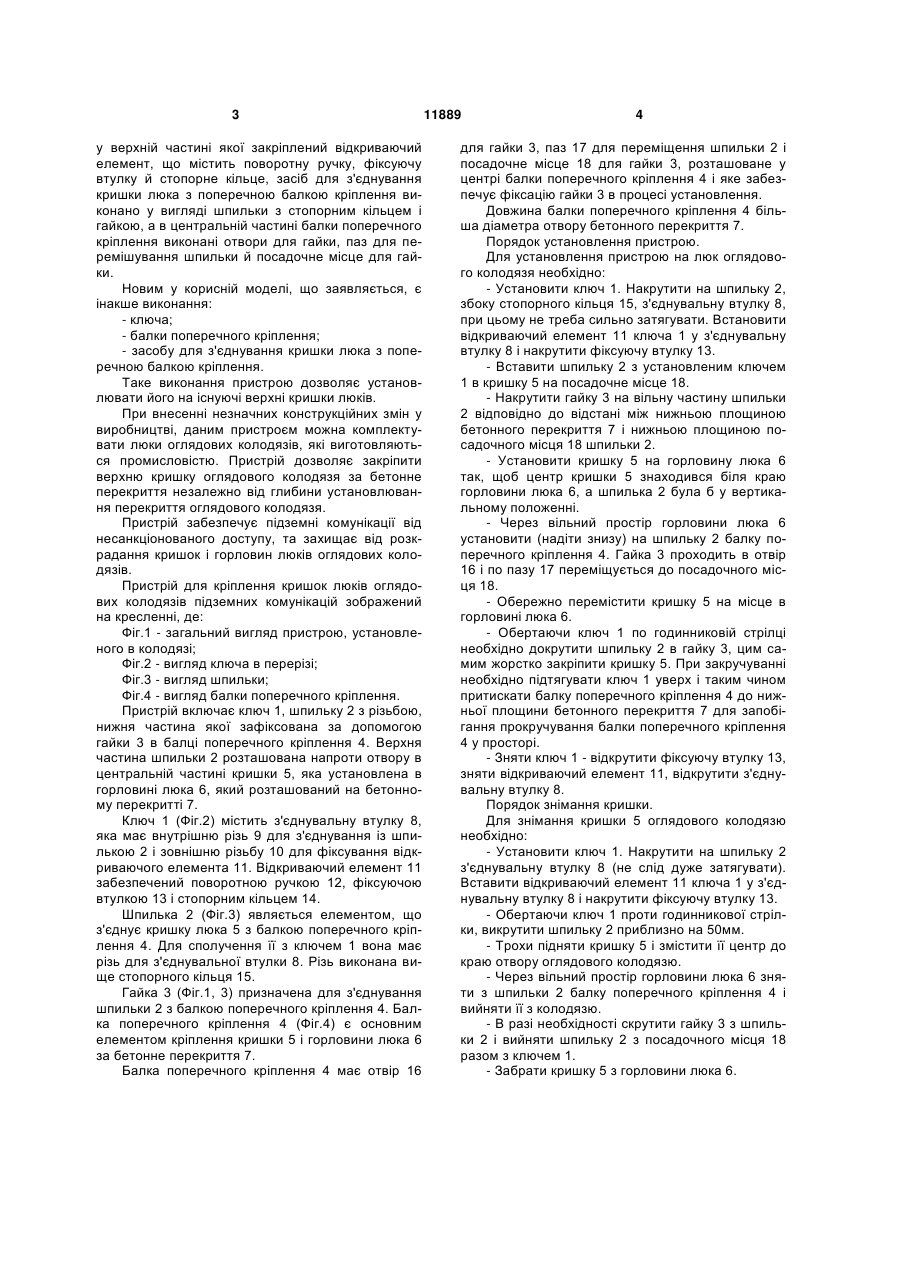

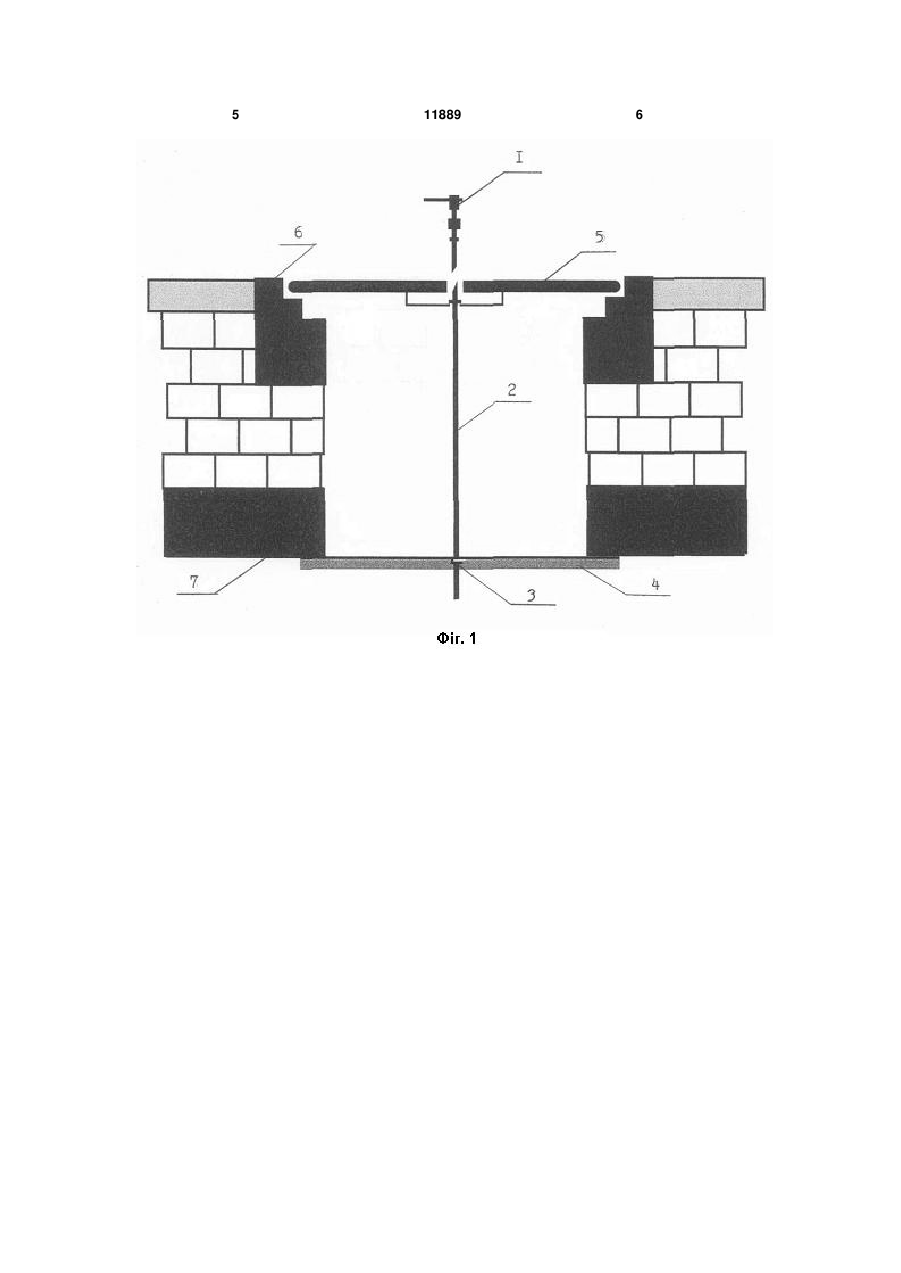

Пристрій для кріплення кришок люків оглядових колодязів підземних комунікацій, що містить ключ, поперечну балку кріплення, а також засіб для з'єднування кришки люка з поперечною балкою кріплення, який відрізняється тим, що ключ 3 у верхній частині якої закріплений відкриваючий елемент, що містить поворотну ручку, фіксуючу втулку й стопорне кільце, засіб для з'єднування кришки люка з поперечною балкою кріплення виконано у вигляді шпильки з стопорним кільцем і гайкою, а в центральній частині балки поперечного кріплення виконані отвори для гайки, паз для перемішування шпильки й посадочне місце для гайки. Новим у корисній моделі, що заявляється, є інакше виконання: - ключа; - балки поперечного кріплення; - засобу для з'єднування кришки люка з поперечною балкою кріплення. Таке виконання пристрою дозволяє установлювати його на існуючі верхні кришки люків. При внесенні незначних конструкційних змін у виробництві, даним пристроєм можна комплектувати люки оглядових колодязів, які виготовляються промисловістю. Пристрій дозволяє закріпити верхню кришку оглядового колодязя за бетонне перекриття незалежно від глибини установлювання перекриття оглядового колодязя. Пристрій забезпечує підземні комунікації від несанкціонованого доступу, та захищає від розкрадання кришок і горловин люків оглядових колодязів. Пристрій для кріплення кришок люків оглядових колодязів підземних комунікацій зображений на кресленні, де: Фіг.1 - загальний вигляд пристрою, установленого в колодязі; Фіг.2 - вигляд ключа в перерізі; Фіг.3 - вигляд шпильки; Фіг.4 - вигляд балки поперечного кріплення. Пристрій включає ключ 1, шпильку 2 з різьбою, нижня частина якої зафіксована за допомогою гайки 3 в балці поперечного кріплення 4. Верхня частина шпильки 2 розташована напроти отвору в центральній частині кришки 5, яка установлена в горловині люка 6, який розташований на бетонному перекритті 7. Ключ 1 (Фіг.2) містить з'єднувальну втулку 8, яка має внутрішню різь 9 для з'єднування із шпилькою 2 і зовнішню різьбу 10 для фіксування відкриваючого елемента 11. Відкриваючий елемент 11 забезпечений поворотною ручкою 12, фіксуючою втулкою 13 і стопорним кільцем 14. Шпилька 2 (Фіг.3) являється елементом, що з'єднує кришку люка 5 з балкою поперечного кріплення 4. Для сполучення її з ключем 1 вона має різь для з'єднувальної втулки 8. Різь виконана вище стопорного кільця 15. Гайка 3 (Фіг.1, 3) призначена для з'єднування шпильки 2 з балкою поперечного кріплення 4. Балка поперечного кріплення 4 (Фіг.4) є основним елементом кріплення кришки 5 і горловини люка 6 за бетонне перекриття 7. Балка поперечного кріплення 4 має отвір 16 11889 4 для гайки 3, паз 17 для переміщення шпильки 2 і посадочне місце 18 для гайки 3, розташоване у центрі балки поперечного кріплення 4 і яке забезпечує фіксацію гайки 3 в процесі установлення. Довжина балки поперечного кріплення 4 більша діаметра отвору бетонного перекриття 7. Порядок установлення пристрою. Для установлення пристрою на люк оглядового колодязя необхідно: - Установити ключ 1. Накрутити на шпильку 2, збоку стопорного кільця 15, з'єднувальну втулку 8, при цьому не треба сильно затягувати. Встановити відкриваючий елемент 11 ключа 1 у з'єднувальну втулку 8 і накрутити фіксуючу втулку 13. - Вставити шпильку 2 з установленим ключем 1 в кришку 5 на посадочне місце 18. - Накрутити гайку 3 на вільну частину шпильки 2 відповідно до відстані між нижньою площиною бетонного перекриття 7 і нижньою площиною посадочного місця 18 шпильки 2. - Установити кришку 5 на горловину люка 6 так, щоб центр кришки 5 знаходився біля краю горловини люка 6, а шпилька 2 була б у вертикальному положенні. - Через вільний простір горловини люка 6 установити (надіти знизу) на шпильку 2 балку поперечного кріплення 4. Гайка 3 проходить в отвір 16 і по пазу 17 переміщується до посадочного місця 18. - Обережно перемістити кришку 5 на місце в горловині люка 6. - Обертаючи ключ 1 по годинниковій стрілці необхідно докрутити шпильку 2 в гайку 3, цим самим жорстко закріпити кришку 5. При закручуванні необхідно підтягувати ключ 1 уверх і таким чином притискати балку поперечного кріплення 4 до нижньої площини бетонного перекриття 7 для запобігання прокручування балки поперечного кріплення 4 у просторі. - Зняти ключ 1 - відкрутити фіксуючу втулку 13, зняти відкриваючий елемент 11, відкрутити з'єднувальну втулку 8. Порядок знімання кришки. Для знімання кришки 5 оглядового колодязю необхідно: - Установити ключ 1. Накрутити на шпильку 2 з'єднувальну втулку 8 (не слід дуже затягувати). Вставити відкриваючий елемент 11 ключа 1 у з'єднувальну втулку 8 і накрутити фіксуючу втулку 13. - Обертаючи ключ 1 проти годинникової стрілки, викрутити шпильку 2 приблизно на 50мм. - Трохи підняти кришку 5 і змістити її центр до краю отвору оглядового колодязю. - Через вільний простір горловини люка 6 зняти з шпильки 2 балку поперечного кріплення 4 і вийняти її з колодязю. - В разі необхідності скрутити гайку 3 з шпильки 2 і вийняти шпильку 2 з посадочного місця 18 разом з ключем 1. - Забрати кришку 5 з горловини люка 6. 5 11889 6 7 11889 8 9 Комп’ютерна верстка Д. Дорошенко 11889 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
