Магнітний двигун пустовалова
Формула / Реферат
Магнітний двигун, що містить корпус з закріпленими на ньому постійними магнітами і встановлений в корпусі на валу ротор, який відрізняється тим, що на внутрішній поверхні циліндричного корпуса нерухомо закріплені пари постійних магнітів, нахилені під однаковим кутом один до одного, однакові за формою, розміром, вагою та намагніченістю, направлені однойменним полюсом до вала, нахилені під однаковим кутом до напрямку обертання ротора, який виконаний в формі кронштейнів з немагнітного матеріалу з нерухомо закріпленими на них постійними магнітами, однойменний з магнітами корпуса полюс яких відхилений в бік, протилежний валу в площині обертання ротора.
Текст

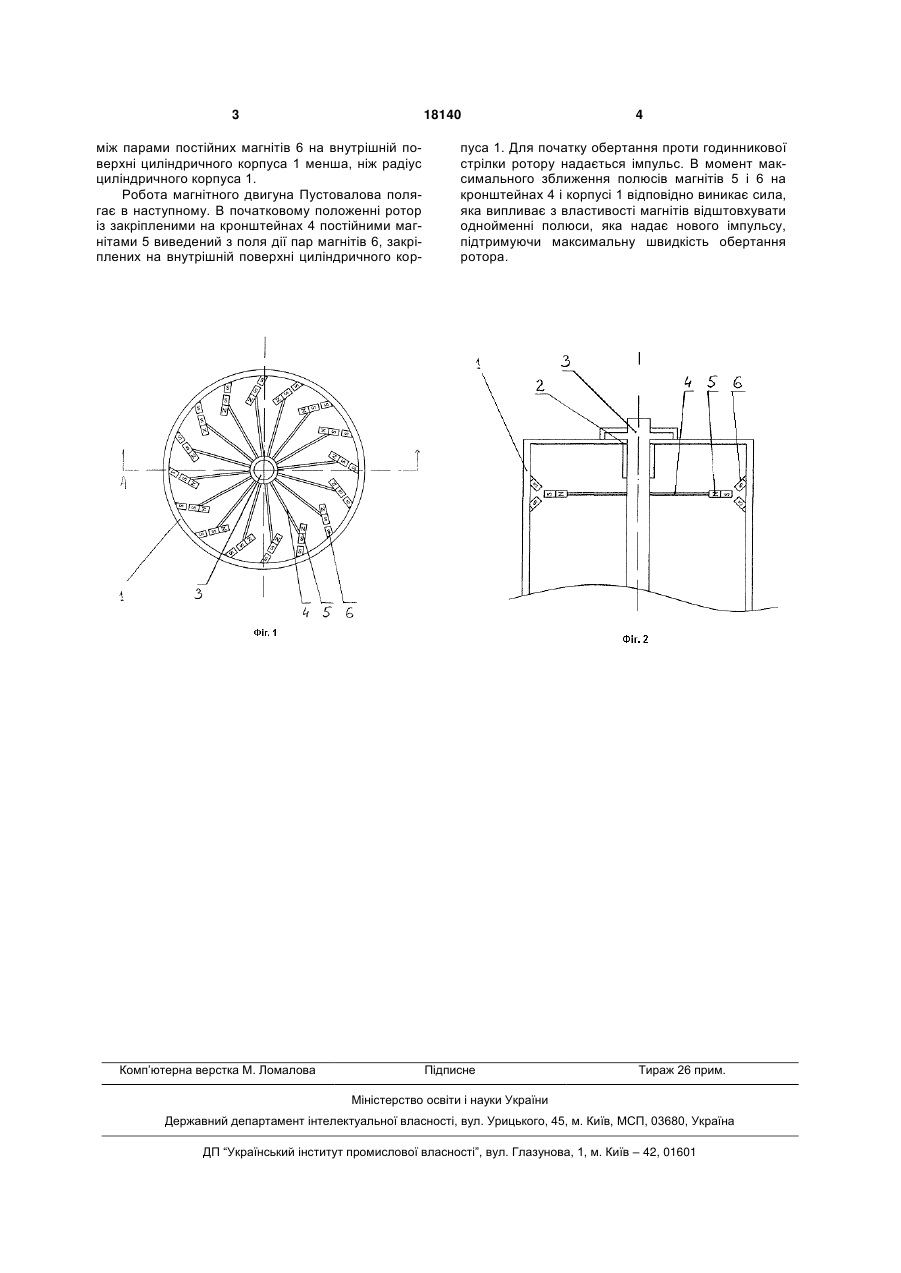

Магнітний двигун, що містить корпус з закріпленими на ньому постійними магнітами і встановлений в корпусі на валу ротор, який відрізняється тим, що на внутрішній поверхні циліндричного ко 3 18140 між парами постійних магнітів 6 на внутрішній поверхні циліндричного корпуса 1 менша, ніж радіус циліндричного корпуса 1. Робота магнітного двигуна Пустовалова полягає в наступному. В початковому положенні ротор із закріпленими на кронштейнах 4 постійними магнітами 5 виведений з поля дії пар магнітів 6, закріплених на внутрішній поверхні циліндричного кор Комп’ютерна верстка М. Ломалова 4 пуса 1. Для початку обертання проти годинникової стрілки ротору надається імпульс. В момент максимального зближення полюсів магнітів 5 і 6 на кронштейнах 4 і корпусі 1 відповідно виникає сила, яка випливає з властивості магнітів відштовхувати однойменні полюси, яка надає нового імпульсу, підтримуючи максимальну швидкість обертання ротора. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic motor proposed by k.v. pustovalov
Назва патенту російськоюМагнитный двигатель, предложенный пустоваловым к.в.
МПК / Мітки
МПК: H02N 11/00, H02K 21/00
Мітки: пустовалова, магнітний, двигун
