Підйомник для багатоярусної автомобільної стоянки

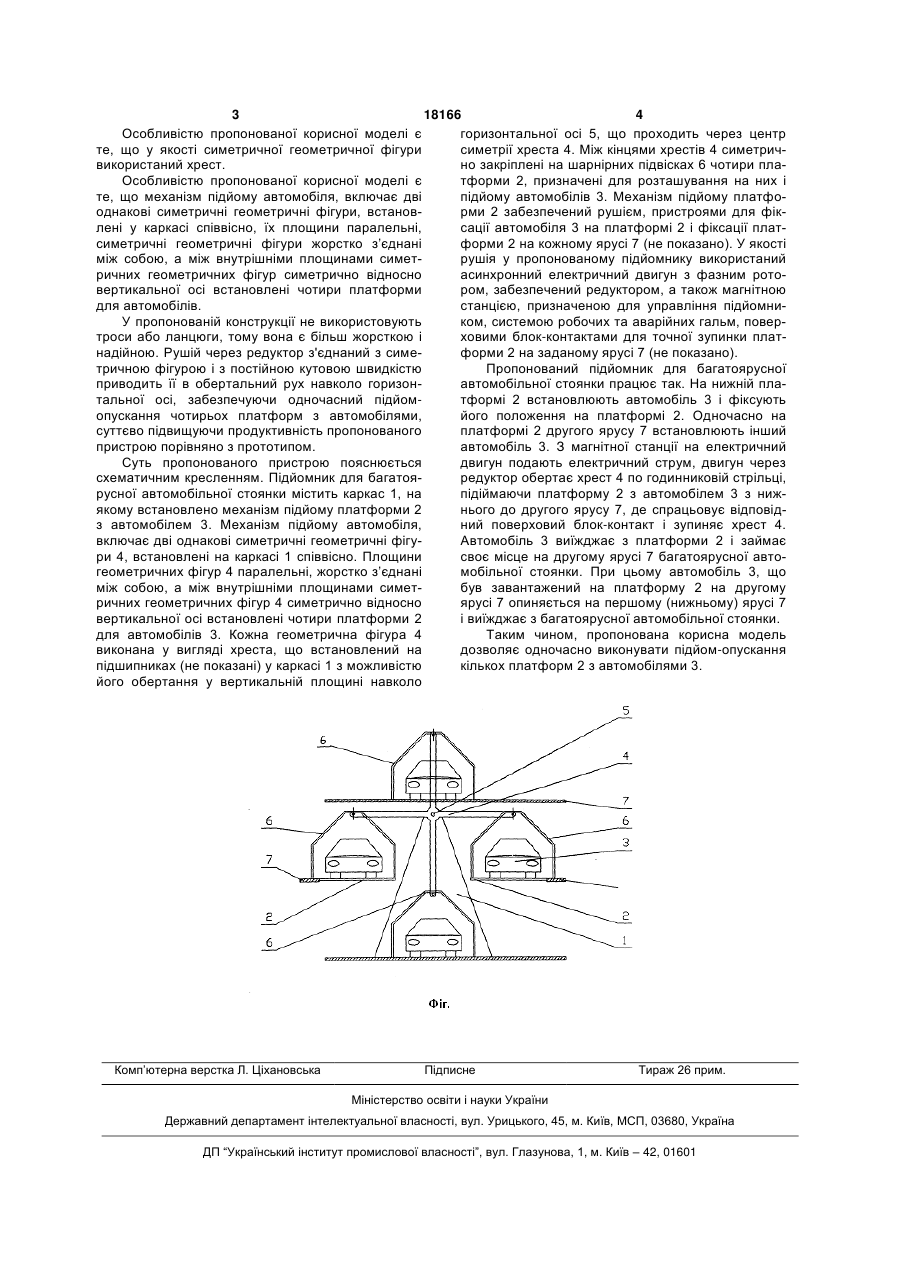

1. Підйомник для багатоярусної автомобільної стоянки, що містить каркас, в якому встановлено механізм піднімання платформи для автомобіля, оснащений рушієм і пристроями для фіксації автомобіля на платформі і фіксації платформи для автомобіля на кожному ярусі, а платформа встановлена на шарнірній підвісці, що кінематичнo з’єднана з рушієм, який відрізняється тим, що механізм піднімання автомобіля включає щонайменше одну симетричну геометричну фігуру, встановлену у каркасі з можливістю її обертання у вертикальній площині навколо горизонтальної осі, що 3 18166 4 Особливістю пропонованої корисної моделі є горизонтальної осі 5, що проходить через центр те, що у якості симетричної геометричної фігури симетрії хреста 4. Між кінцями хрестів 4 симетричвикористаний хрест. но закріплені на шарнірних підвісках 6 чотири плаОсобливістю пропонованої корисної моделі є тформи 2, призначені для розташування на них і те, що механізм підйому автомобіля, включає дві підйому автомобілів 3. Механізм підйому платфооднакові симетричні геометричні фігури, встановрми 2 забезпечений рушієм, пристроями для фіклені у каркасі співвісно, їх площини паралельні, сації автомобіля 3 на платформі 2 і фіксації платсиметричні геометричні фігури жорстко з’єднані форми 2 на кожному ярусі 7 (не показано). У якості між собою, а між внутрішніми площинами симетрушія у пропонованому підйомнику використаний ричних геометричних фігур симетрично відносно асинхронний електричний двигун з фазним ротовертикальної осі встановлені чотири платформи ром, забезпечений редуктором, а також магнітною для автомобілів. станцією, призначеною для управління підйомниУ пропонованій конструкції не використовують ком, системою робочих та аварійних гальм, повертроси або ланцюги, тому вона є більш жорсткою і ховими блок-контактами для точної зупинки платнадійною. Рушій через редуктор з'єднаний з симеформи 2 на заданому ярусі 7 (не показано). тричною фігурою і з постійною кутовою швидкістю Пропонований підйомник для багатоярусної приводить її в обертальний рух навколо горизонавтомобільної стоянки працює так. На нижній платальної осі, забезпечуючи одночасний підйомтформі 2 встановлюють автомобіль 3 і фіксують опускання чотирьох платформ з автомобілями, його положення на платформі 2. Одночасно на суттєво підвищуючи продуктивність пропонованого платформі 2 другого ярусу 7 встановлюють інший пристрою порівняно з прототипом. автомобіль 3. З магнітної станції на електричний Суть пропонованого пристрою пояснюється двигун подають електричний струм, двигун через схематичним кресленням. Підйомник для багатояредуктор обертає хрест 4 по годинниковій стрільці, русної автомобільної стоянки містить каркас 1, на підіймаючи платформу 2 з автомобілем 3 з нижякому встановлено механізм підйому платформи 2 нього до другого ярусу 7, де спрацьовує відповідз автомобілем 3. Механізм підйому автомобіля, ний поверховий блок-контакт і зупиняє хрест 4. включає дві однакові симетричні геометричні фігуАвтомобіль 3 виїжджає з платформи 2 і займає ри 4, встановлені на каркасі 1 співвісно. Площини своє місце на другому ярусі 7 багатоярусної автогеометричних фігур 4 паралельні, жорстко з’єднані мобільної стоянки. При цьому автомобіль 3, що між собою, а між внутрішніми площинами симетбув завантажений на платформу 2 на другому ричних геометричних фігур 4 симетрично відносно ярусі 7 опиняється на першому (нижньому) ярусі 7 вертикальної осі встановлені чотири платформи 2 і виїжджає з багатоярусної автомобільної стоянки. для автомобілів 3. Кожна геометрична фігура 4 Таким чином, пропонована корисна модель виконана у вигляді хреста, що встановлений на дозволяє одночасно виконувати підйом-опускання підшипниках (не показані) у каркасі 1 з можливістю кількох платформ 2 з автомобілями 3. його обертання у вертикальній площині навколо Комп’ютерна верстка Л. Ціхановська Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
