Спосіб діагностування конденсаторних батарей та пристрій для його здійснення

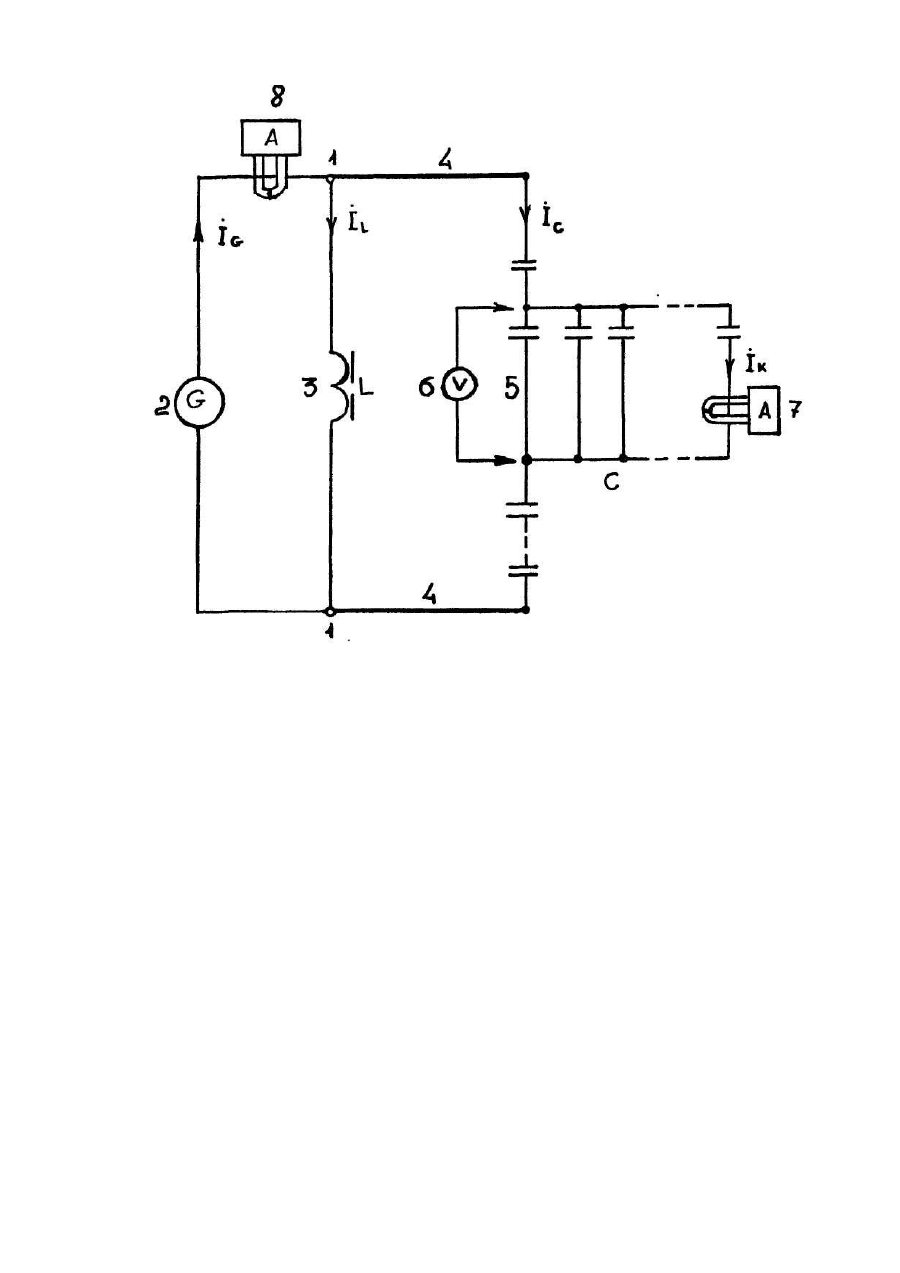

Винахід відноситься до електроенергетики і конкретно стосується методів та пристроїв тестування високовольтних конденсаторних батарей, що використовуються на підстанціях електричних мереж. Відомий спосіб профілактичного контролю конденсаторних батарей за допомогою джерела промислової частоти без розборки батареї [Поляков В.С, Эксплуатация и профилактический контроль конденсаторных батарей высокого напряжения//Электрические станции. - 1981. - №4. - С. 69-721. Він потребує використання спеціальних високовольтних кліщів, складний І небезпечний з точки зору техніки безпеки. Найбільш близьким за технічною суттю є спосіб тестування конденсаторних батарей, при якому від генератора гармонічної напруги підвищеної частоти подають змінну напругу на кілька рядів батареї, вимірюють напруги окремих рядів та струми окремих конденсаторів і визначають пошкоджені конденсатори за відхиленнями напруг та струмів від розрахункових величин [Садовский В.Г., Мазурок И.И. Сокращение сроков проведения ревизий батарей статических конденсаторов//Энергетика и электрификация - 1987. - №1. - С. 3738]. Однак для батарей різних потужностей та напруг кількість частин, на які потрібно ділити фазу конденсаторної батареї, сягає 10 І більше, що ускладнює процес діагностування батарей, потребує значних витрат часу і використання генератора значної потужності. В основу винаходу поставлено завдання вдосконалення процесу діагностування конденсаторних батарей, при якому підвищується чутливість І спрощується процес вимірювання з можливістю використання універсального малопотужного генератора, за рахунок чого зменшуються затрати часу на діагностування, підвищується продуктивність вимірювать та виключаються помилки при тестуванні. Поставлене завдання розв'язується тим, що для діагностування конденсаторних батарей від генератора гармонічної напруги подають змінну напругу на ряди батареї, вимірюють напруги окремих рядів та струми окремих конденсаторів і визначають пошкоджені конденсатори за відхиленнями напруг і струмів від розрахункових величин, для чого використовується генератор змінної напруги підвищеної частоти, який під'єднано до рядів фази батареї, згідно винаходу, попередньо створюють паралельний резонансний контур шляхом під'єднання лінійної котушки Індуктивності паралельно генератору і всій фазі конденсаторної батареї та змінюють частоту генератора до встановлення резонансу струмів у паралельному контурі, для чого в якості генератора використовується генератор змінної частоти, виводи всієї фази конденсаторної батареї з'єднані з виводами генератора, а паралельно йому під'єднано лінійну котушку індуктивності, параметри якої визначаються умовою створення паралельного резонансного контуру. Використання змінної частоти у вимірювальних колах разом із створенням резонансного контуру і досягненні резонансної настройки дає можливість проведення вимірювань при звичних для діагностування параметрах струмів, з використанням стандартних приладів, при цьому струм, який споживається від генератора, має незначну величину, що суттєво знижує потужність генератора для діагностування. Подача напруги генератора на всю фазу батареї дозволяє здійснювати вимірювання без перемикань на окремі ряди конденсаторів у процесі діагностування, що дозволяє скоротити час проведення ревізії конденсаторних, батарей, при цьому покращується технологічність І підвищується продуктивність вимірювань. На фігурі показано схему з'єднання елементів для діагностування конденсаторної батареї (КБ). До виводів 1 генератора (G) 2 під'єднано котушку Індуктивності (L) 3, до цих же виводів 1 з'єднувальними проводами 4 під'єднана конденсаторна батарея (С) 5. Паралельно окремому ряду фази батареї під'єднано вольтметр (V) 6, послідовно окремому конденсатору через трансформатор струму під'єднано амперметр (А) 7. Послідовно генератору 2 під'єднано амперметр 8. В якості амперметрів 6,7 звичайно використовують струмовимірні кліщі. Тестування конденсаторної батареї здійснюється наступним чином. На генераторі встановлюється напруга величиною 10-15 В, а зміною частоти добиваються резонансу в паралельному колі. Ємнісний струм Іс батареї компенсується індуктивним струмом котушки II, тобто струм генератора Ig дорівнює їх різниці: Ig=Ic-Il. При паралельному резонансі струми теоретично рівні між собою, а поскільки вони направлені в протилежні сторони, то струм від генератора практично буде рівний нулю (рівний невеликій активній складовій за рахунок втрат в котушці індуктивності та з'єднувальних проводах). Таким чином, наступления резонансу фіксується за мінімумом струму Ig по амперметру 8, після чого збільшують напругу генератора до такої величини, щоб зручно було заміряти струм в окремому конденсаторі І к за допомогою амперметра 7. Попередньо розраховують напругу, яка повинна бути на рядах фази батареї при відсутності пошкоджених конденсаторів І заміряють її за допомогою вольтметра 6. Якщо напруги на рядах не відрізняються від розрахункової більше, чим на ± 5% Uрозрах ряду, вважають, що в цій фазі пошкоджених конденсаторів нема, струми в окремих конденсаторах не заміряють і переходять до аналогічної перевірки наступної фази. Якщо виявлено ряд, де напруга перевищує відхилення від розрахункової більше, чим на ±5%, то в цьому ряді за допомогою кліщів вишукують пошкоджений конденсатор. У пошкодженому конденсаторі струм рівний нулю або значно менший від струму Інших банок цього ж ряду. Замінивши пошкоджений конденсатор на завідомо справний, зі струмом, який практично співпадає зі струмами Інших конденсаторів цього ж ряду, переходимо до перевірки інших рядів та фаз всієї батареї. Всі роботи на вимкненій від високої напруги батареї проводять згідно вимог правил техніки безпеки, тобто фази батареї, на які напруга не подається, заземлюються, вимірювання проводяться в рукавицях та захисних окулярах.
