Пристрій формування тепловізійного зображення

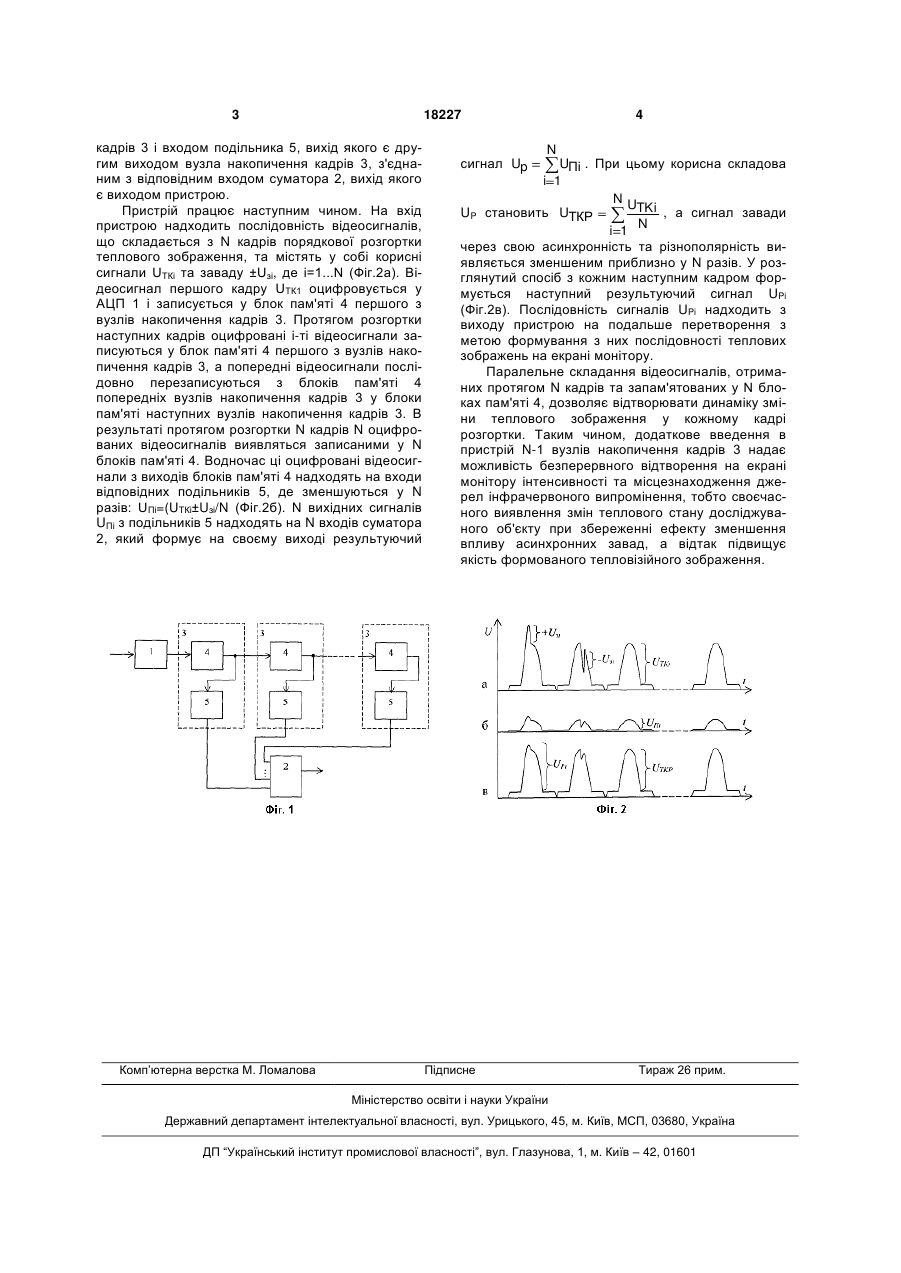

Пристрій формування тепловізійного зображення, який містить аналого-цифровий перетворювач, вхід якого є входом пристрою, суматор та перший вузол накопичення кадрів у складі блока пам'яті, вхід якого є входом цього вузла, а вихід 3 18227 кадрів 3 і входом подільника 5, вихід якого є другим виходом вузла накопичення кадрів 3, з'єднаним з відповідним входом суматора 2, вихід якого є виходом пристрою. Пристрій працює наступним чином. На вхід пристрою надходить послідовність відеосигналів, що складається з N кадрів порядкової розгортки теплового зображення, та містять у собі корисні сигнали UТКі та заваду ±Uзі, де і=1...N (Фіг.2а). Відеосигнал першого кадру UТК1 оцифровується у АЦП 1 і записується у блок пам'яті 4 першого з вузлів накопичення кадрів 3. Протягом розгортки наступних кадрів оцифровані i-ті відеосигнали записуються у блок пам'яті 4 першого з вузлів накопичення кадрів 3, а попередні відеосигнали послідовно перезаписуються з блоків пам'яті 4 попередніх вузлів накопичення кадрів 3 у блоки пам'яті наступних вузлів накопичення кадрів 3. В результаті протягом розгортки N кадрів N оцифрованих відеосигналів виявляться записаними у N блоків пам'яті 4. Водночас ці оцифровані відеосигнали з виходів блоків пам'яті 4 надходять на входи відповідних подільників 5, де зменшуються у N разів: UПі=(UТКі±Uзі/N (Фіг.2б). N вихідних сигналів UПі з подільників 5 надходять на N входів суматора 2, який формує на своєму виході результуючий Комп’ютерна верстка М. Ломалова сигнал Up 4 N UПі . При цьому корисна складова i 1 NU TKi , а сигнал завади UP становить UТКР N i 1 через свою асинхронність та різнополярність виявляється зменшеним приблизно у N разів. У розглянутий спосіб з кожним наступним кадром формується наступний результуючий сигнал UPi (Фіг.2в). Послідовність сигналів UPi надходить з виходу пристрою на подальше перетворення з метою формування з них послідовності теплових зображень на екрані монітору. Паралельне складання відеосигналів, отриманих протягом N кадрів та запам'ятованих у N блоках пам'яті 4, дозволяє відтворювати динаміку зміни теплового зображення у кожному кадрі розгортки. Таким чином, додаткове введення в пристрій N-1 вузлів накопичення кадрів 3 надає можливість безперервного відтворення на екрані монітору інтенсивності та місцезнаходження джерел інфрачервоного випромінення, тобто своєчасного виявлення змін теплового стану досліджуваного об'єкту при збереженні ефекту зменшення впливу асинхронних завад, а відтак підвищує якість формованого тепловізійного зображення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
