Стругова установка для крутих пластів

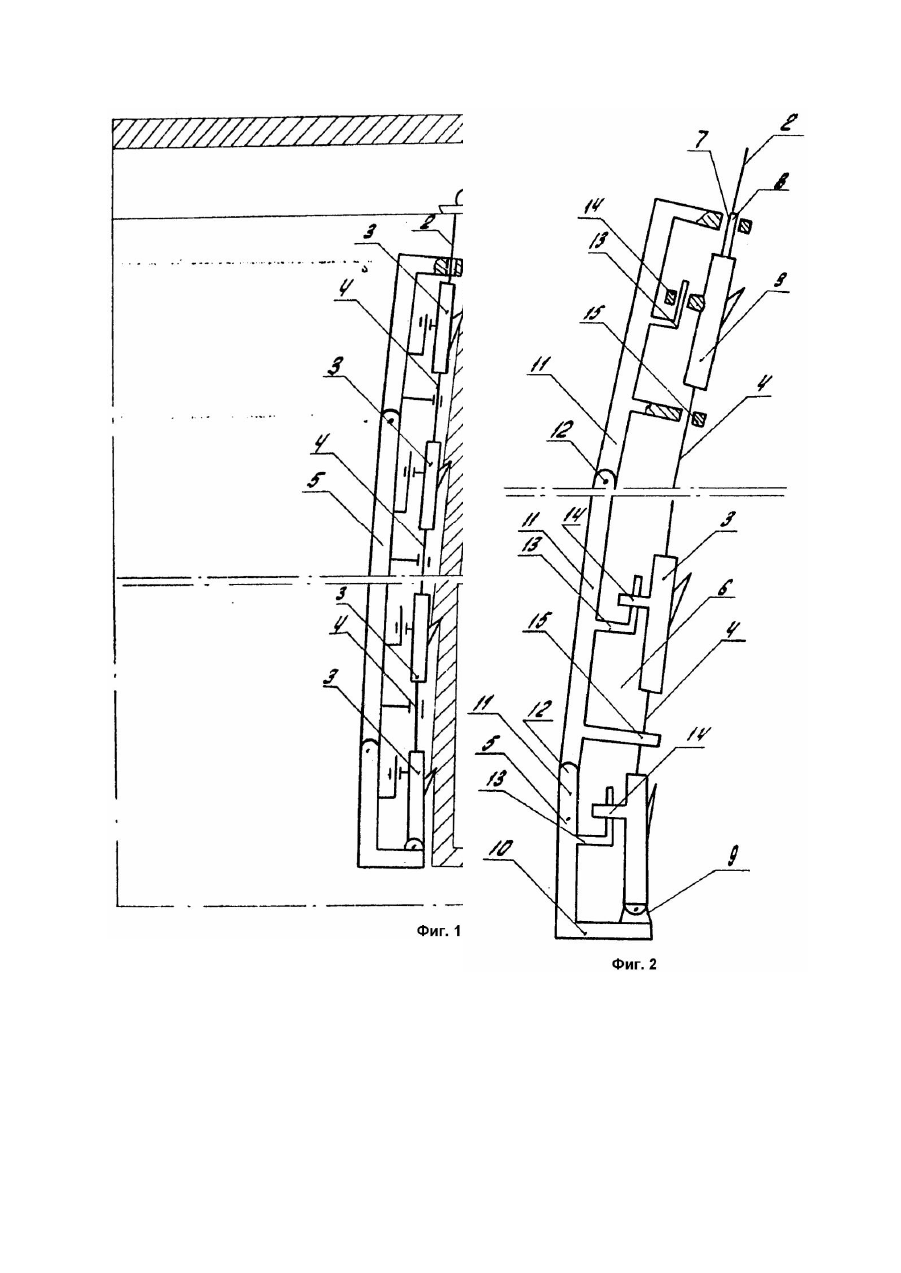

Изобретение относится к горнодобывающей промышленности и может быть использовано при создании струговых установок для крутых угольных пластов. Известна струговая установка для крутых пластов, включающая привод, исполнительный орган в виде соединенных гибкой нитью стругов с присоединительным элементом на одном конце исполнительного органа для присоединения тягового органа и груз для прижатия исполнительного органа к забою, выполненный с выемкой для размещения исполнительного органа и с отверстием для размещения присоединительного элемента и шарнирно соединенный с другим концом исполнительного органа [1]. Исполнительный орган струговой установки с помощью привода перемещается вверх и скалывает уголь, который под действием силы тяжести транспортируется в магазинный уступ. Опуск исполнительного органа в исходное положение осуществляется под действием собственной массы. Вследствие наклона забоя к линии падения пласта, нормальная составляющая силы массы исполнительного органа и момент от массы груза прижимают исполнительный орган к забою. Однако при гибкой связи между стругами не обеспечивается надежная и эффективная работа струговой установки по длине очистного забоя при изменении угла залегания пласта, так как составляющая силы массы исполнительного органа, действующая на забой, будет меняться по длине очистного забоя. В результате этого при гибком тяговом органе и гибкой связи между стругами скорость движения исполнительного органа по его длине также будет меняться, что приведет к ослаблению натяжения на отдельных участках, потере устойчивости и уменьшению прижатия исполнительного органа к забою, и в результате этого к снижению надежности и эффективности работы струговой установки. В основу изобретения поставлена задача усовершенствования струговой установки, в котором за счет иного конструктивного выполнения элементов груза обеспечивается равномерное прижатие исполнительного органа к очистному забою и в результате этого повышается надежность и эффективность работы струговой установки. Поставленная задача решается тем, что в струговой установке для крутых пластов, включающей привод, исполнительный орган в виде соединенных гибкой нитью стругов с присоединительным элементом на одном конце исполнительного органа для присоединения тягового органа и груз для прижатия исполнительного органа к забою, выполненный с выемкой для размещения исполнительного органа и с отверстием для размещения присоединительного элемента и шарнирно соединенный с другим концом исполнительного органа, согласно изобретению, груз выполнен в виде шарнирно соединенных между собой секций, дополнительно связанных соединительными элементами с исполнительным органом с возможностью перемещения вдоль его продольной оси. Размещение груза равномерно по всей длине исполнительного органа обеспечивает стабильность составляющих усилий от массы исполнительного органа и груза, направленных вдоль очистного забоя и на забой, что обусловливает надежную и эффективную работу струговой установки. На фиг.1 схематически изображена струговая установка для крутых пластов; на фи г.2 исполнительный орган с грузом. Струговая установка для крутых пластов (фиг.1, 2) состоит из привода 1, тягового органа 2, исполнительного органа в виде стругов 3, связанных гибкой нитью 4, и груза 5 для прижатия стругов 3 к забою с выемками 6 для размещения стругов 3, с отверстием 7 для размещения присоединительного элемента 8, связывающего исполнительный и тяговый органы, и с кронштейном 9 на нижнем конце 10 груза 5 для шарнирного соединения с другим концом исполнительного органа. Груз 5 выполнен в виде отдельных секций 11, соединенных друг с другом шарнирами 12. На секциях 11 и стругах 3 установлены дополнительные кронштейны 13, 14 и 15, связывающие груз 5 со стругами 3 и гибкой нитью 4 с возможностью перемещения груза 5 вдоль продольной оси исполнительного органа. Установка работает следующим образом. При помощи привода 1 соединенные между собой гибкой нитью 4 струги 3 подтягиваются вверх и скалывают уголь. Спуск стругов 3 в исходное положение осуществляется под действием собственной массы и массы груза. Разрушенный резцами стругов 3 уголь под действием силы тяжести скатывается вниз в магазинный уступ. Вследствие наклона забоя к линии падения пласта нормальная составляющая силы массы стругов 3 и груза 5 прижимает исполнительный орган струговой установки к забою.
