Стругова установка

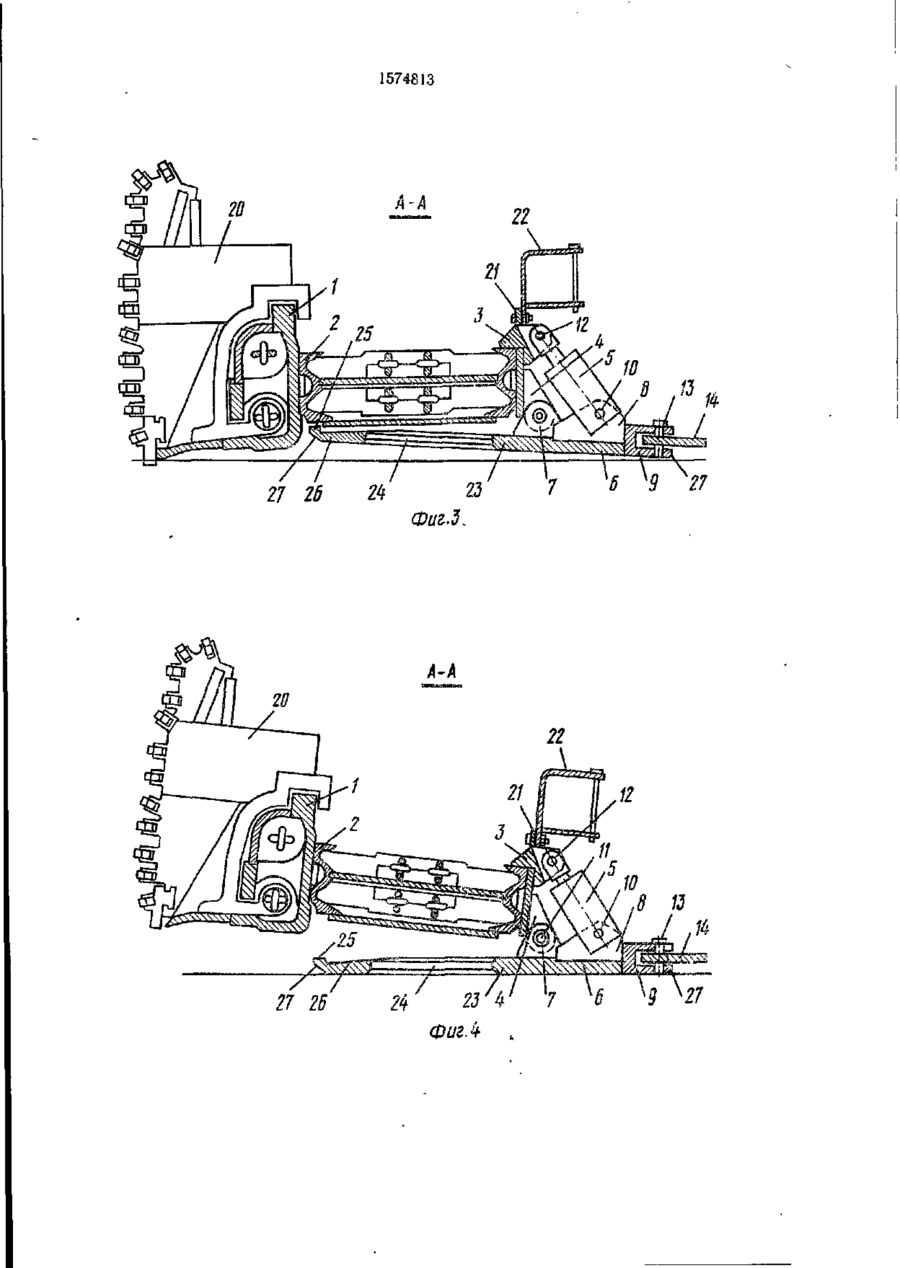

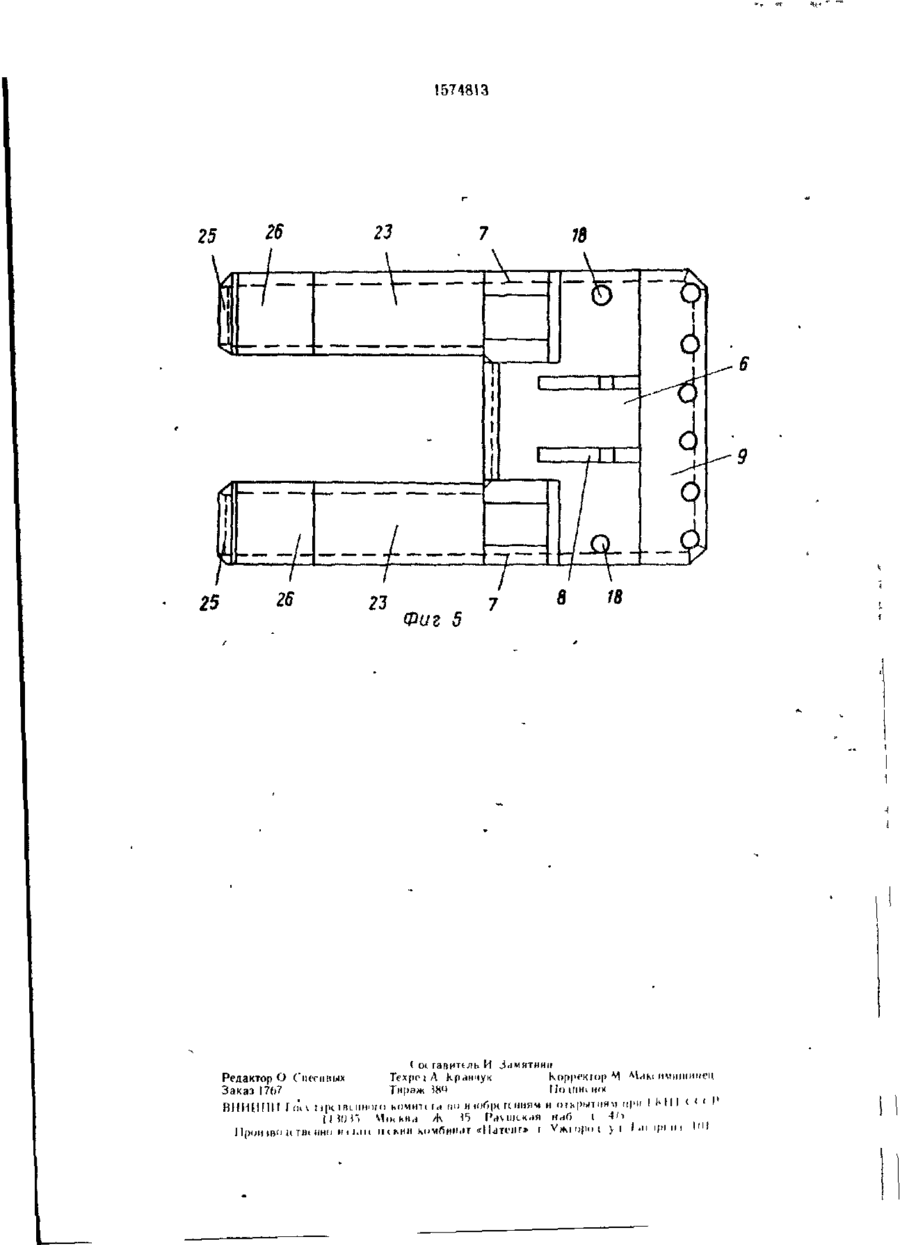

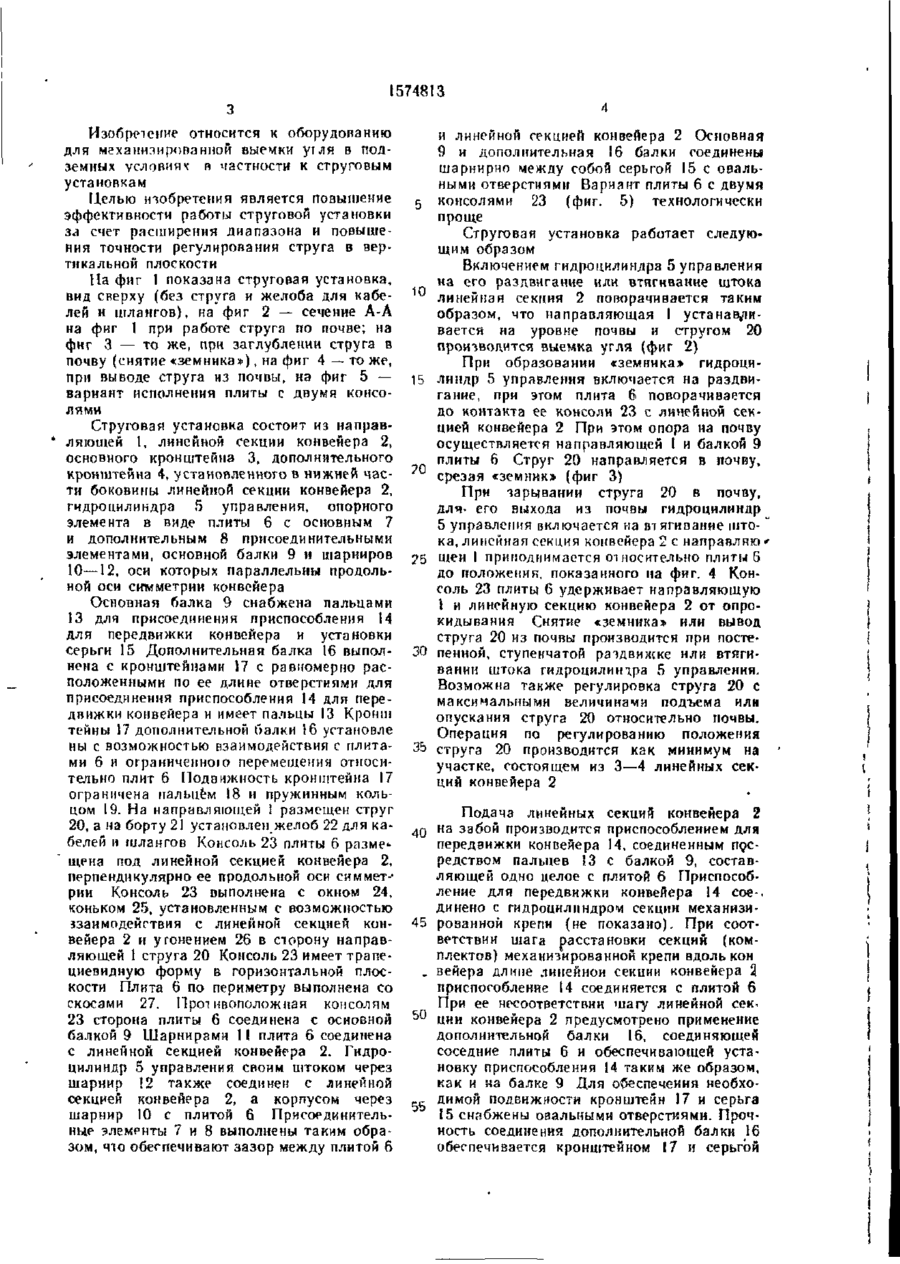

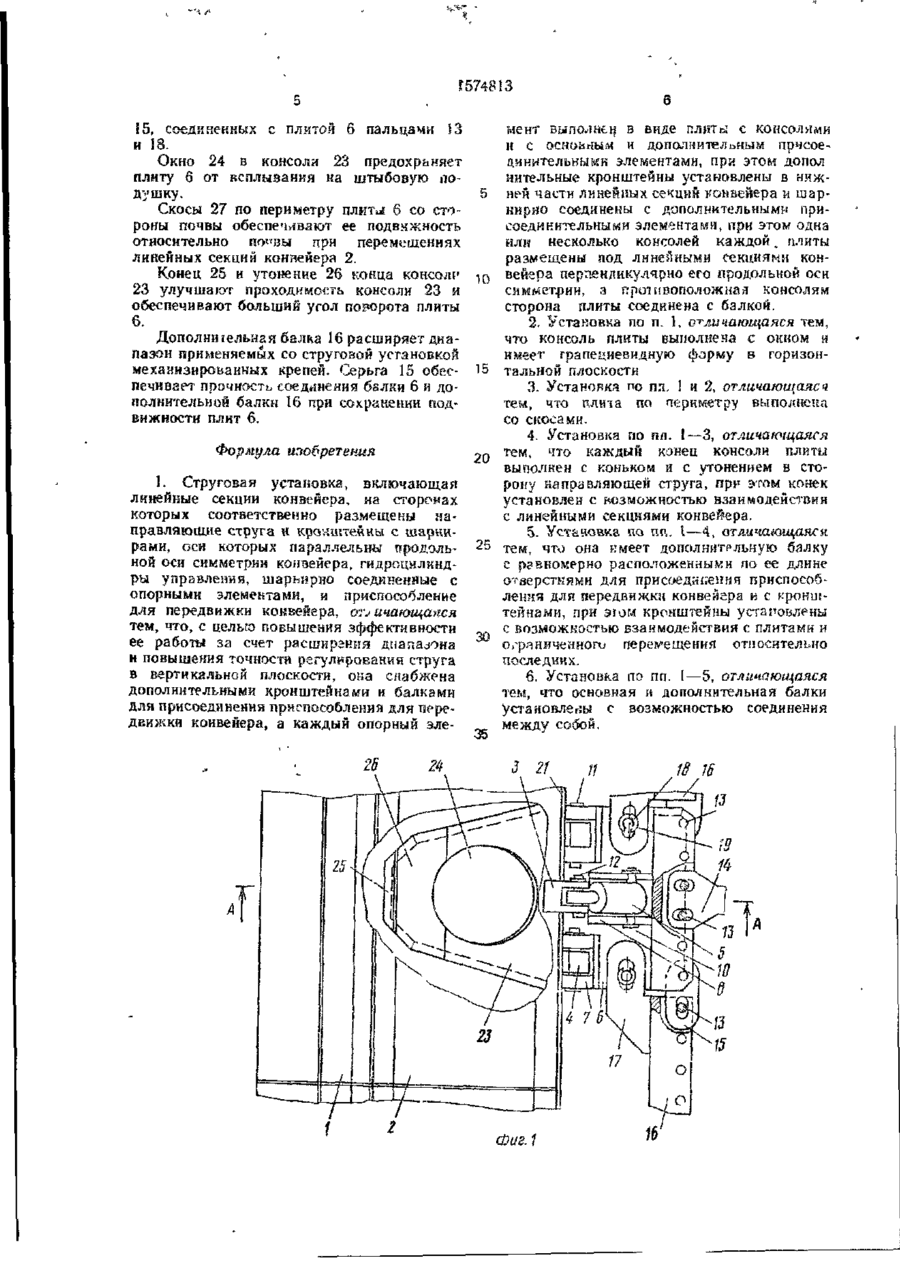

Изобретение относится к оборудованию для механизированной выемки угля в подземных условиях, в частности к струговым установкам. Цель — повышение эффективности работы за счет расширения диапазона и повышения точности регулирования струга в вертикальной плоскости. Установка включает линейные секции конвейера (ЛСК) 2, направляющие 1 струга 20, гидроцилиндры управления (ГІДУ) 5, опорный элемент в виде плиты (П) 6, балки 9 для присоединения приспособления для передвижки конвейера и дополнительные балки. Оси шарниров 10—12 расположены параллельно продольной оси симметрии ЛСК 2. Каждый ГЦУ 5 шарнирно соединен с П 6. Каждая П 6 выполнена с консолями 23 и присоединительными элементами 7,8. Кронштейны установлены на ЛСК 2 и шарнирно соединены с U 6 КОНСОЛИ 23 П 6 размещены под ЛСК 2 перпендикулярно их продольной оси симметрии. Каждая П 6 соединена с балкой 9. Консоль 23 имеет окно 24 и трапециевидную форму. Периметр П 6 выполнен со скосами 27. Консоль 23 П 6 снабжена коньком 25 и утонением 26. Дополнительная балка имеет равномерно расположенные по ее длине отверстия для присоединения толкателя 14 и кронштейны, установленные с возможностью взаимодействия с П 6 и перемещения относительно П 6. Выемку угля производят при установке направляющей 1 на уровне почвы. Для снятия земника ГЦУ 5 включают на раздвигание и П 6 поворачивается до контакта конька 25 с ЛСК 2. При выводе струга 20 из почвы направляющую I поднимают ГЦУ 5 относительно П 6. При несоответствии шага крепи и ЛСК 2 применяют дополнительную балку 5 з.п. ф-лы, 5 ил. сд 00 7~7T 24 2Z й 7 Фиг 2 Б 9 1574813 Изобретение относится к оборудованию для механизированной выемки уіля в подземных условиях в частности к струговым установкам Целью изобретения является повышение эффективности работы струговой установки 3d счет расширения диапазона и повышения точности регулирования струга в вертикальной плоскости На фиг 1 показана струговая установка, вид сверху (без струга и желоба для кабелей и шлангов), на фиг 2 — сечение А-А на фиг 1 при работе струга по почве; на фиг 3 — то же, при заглублении струга в почву (снятие «земника»), на фиг 4 — то же, при выводе струга из почвы, на фиг 5 — вариант исполнения плиты с двумя консолями Струговая установка состоит из направ* ляюшей 1, линейной секции конвейера 2, основного кронштейна 3, дополнительного кронштейна 4, установленного в нижней части боковины линейной секции конвейера 2, гчдроцилиндра 5 управления, опорного элемента в виде плиты 6 с основным 7 и дополнительным 8 присоединительными элементами, основной балки 9 и шарниров 10—12, оси которых параллельны продольной оси симметрии конвейера Основная балка 9 снабжена пальцами 13 для присоединения приспособления 14 для передвижки конвейера и установки серьги 15 Дополнительная балка 16 выполнена с кронштейнами 17 с равномерно расположенными по ее длине отверстиями для присоединения приспособления 14 для передвижки конвейера и имеет пальцы 13 Кронш тейны 17 дополнительной балки 16 установле ны с возможностью взаимодействия с плитами 6 и ограниченного перемещения относительно плит 6 Подвижность кронштейна 17 ограничена пальцем 18 и пружинным кольцом 19. На направляющей 1 размещен струг 20, а на борту 21 установлен желоб 22 для каь белей и шлангов Консоль 23 плиты 6 разме щена под линейной секцией конвейера 2, перпендикулярно ее продольной оси симмет-1 рии Консоль 23 выполнена с окном 24, коньком 25, установленным с возможностью ззаимодействия с линейной секцией конвейера 2 и утонением 26 в сторону направляющей 1 струга 20 Консоль 23 имеет трапециевидную форму в горизонтальной плоскости Плита 6 по периметру выполнена со скосами 27. Прот ивоположная консолям 23 сторона плиты 6 соединена с основной балкой 9 Шарнирами 11 плита 6 соединена с линейной секцией конвейера 2. Гидроцилиндр 5 управления своим штоком через шарнир !2 также соединен с линейной секцией конвейера 2, а корпусом через шарнир 10 с плитой 6 Присоединительные элементы 7 и 8 выполнены таким образом, что обеспечивают зазор между плитой 6 и линейной секцией конвейера 2 Основная 9 и дополнительная 16 балки соединены шарнирно между собой серьгой 15 с овальными отверстиями Вариант плиты 6 с двумя консолями 23 (фиг. 5) технологически проще Струговая установка работает следующим образом Включением гидроцилиидра 5 управления на его раздвигание или втягивание штока 10 линейная секция 2 поворачивается таким образом, что направляющая 1 устанавливается на уровне почвы и стругом 20 производится выемка угля (фиг 2) При образовании «земника» гидроци15 линдр 5 управлення включается на раздвигание, при этом плита 6 поворачивается до контакта ее консоли 23 с линейной секцией конвейера 2 При этом опора на почву осуществляется направляющей I и балкой 9 плиты 6 Струг 20 направляется в почву, срезая «земник» (фиг 3) При зарывании струга 20 в почву, для- его выхода из почвы гидроцилиндр 5 управления включается на втягивание штока, линейная секция конвейера 2 с направляю • щей 1 приподнимается относительно плиты 6 до положения, показанного на фиг. 4 Консоль 23 плиты 6 удерживает направляющую \ и линейную секцию конвейера 2 от опрокидывания Снятие «земника» или вывод струга 20 из почвы производится при посте30 пенной, ступенчатой раздвижке или втягивании штока гидроцилинара 5 управления. Возможна также регулировка струга 20 с максимальными величинами подъема или опускания струга 20 относительно почвы. Операция по регулированию положения струга 20 производится как минимум на участке, состоящем из 3—4 линейных секций конвейера 2 Подача линейных секций конвейера 2 40 на забой производится приспособлением для передвижки конвейера 14, соединенным посредством пальцев 13 с балкой 9, составляющей одно целое с плитой 6 Приспособление для передвижки конвейера 14 сое-, динено с гидроцилиндром секции механизи45 рованной крепи (не показано). При соответствии шага расстановки секций (комплектов) механизированной крепи вдоль кон вейера длине линейной секции конвейера 2 приспособление 14 соединяется с плитой 6 При ее несоответствии шагу линейной секции конвейера 2 предусмотрено применение дополнительной балки 16, соединяющей соседние плиты 6 и обеспечивающей установку приспособления 14 таким же образом, как и на балке 9 Для обеспечения необходимой подвижности кронштейн 17 и серьга 15 снабжены овальными отверстиями. Прочность соединения дополнительной балки 16 обеспечивается кронштейном 17 и серьгой Г5748ІЗ Ї5, соединенных с плитой 6 пальцами ІЗ мент выполнен Б виде плиты с консолями и 18. и с основным и дополнительным прчсоеОкно 24 в консоли 23 предохраняет динительньшн элементами, при этом допол плиту 6 от ксплывания на штыбовую понительные кронштейны установлены в ниждушку. ней части линейных секций конвейера и шарСкосы 27 по периметру плит^ 6 со стокиряо соединены с дополнительными прироны почвы обеспечивают ее подвижность соединительными элементами, при этом одна относительно П Д Е О В Л при перемещениях или несколько консолей каждой. плиты линейных секций конвейєра 2. размещены под линейными секциями конКонец 25 и утонение 26 конца консолі' 10 вейера перленликулчрно его продольной осн 23 улучшают проходимость консоли 23 и симметрии, а противоположная консолям обеспечивают больший угол поворота плиты сторона плиты соединена с балкой. 6. 2. Установка по п. 1, обличающаяся тем, Дополнительная балка 16 расширяет диачто консоль плиты выполнена с окном и пазон применяемых со струговой установкой имеет трапециевидную форму в горизонмеханизированных крепей. Серьга 15 обес- 15 тальной плоскости печивает прочность соединения балки 6 и до3- Установка по пл. 1 и % отличающаяся полнительной балки 16 при сохранении подтем, что клиіа по периметру выполнена вижности плит 6. со скосами. 4. Установка по пл. 1—3, отличающаяся Формула изобретения тем, что каждый конец консоли плиты 20 выполнен с коньком и с утонением в сто1. Струговая установка, включающая рону направляющей струга, при этом конек линейные секции конвейера, на сторонах установлен с возможностью взаимодействия которых соответственно размещены нас линейными секциями конвейера. правляющие струга и кронштейны с шарни5. Установка по пп. І—4, отличающаяся рами, оси которых параллельны продольтем, что она имеет дополнительную балку ной оси симметрии конзейера, гидроцнлнндс равномерно расположенными по ее длине ры управления, шарьирно соединенные с отверстиями для присоединения приспособопорными элементами, и приспособление ления для передвижкгі конвейєра а с кроншдля передвижки конвейера, отличающаяся тейнами, при эгом кронштейны установлены тем, что, с цельго повышения эффективности с возможностью взаимодействия с плитами и ее работы за счет расшнргния диапазона 30 огря ничейного перемещения относительно и повышения ТОЧНОСТИ регулирования струга последних. в вертикальной плоскости, она снабжена 6. Установка по пп. І—5, отличающаяся дополнительными кронштейнами и балками тем, что основная и дополнительная балки для присоединения приспособления для переустановлены с возможностью соединения движки конвейера, а каждый опорный элемежду собой. 35 18 16 ФигЛ 1574813 24 23 Фиг.З. А-А 22 ФигЛ 1574813 8 IB Фиг 5 ( їй гапит7 Тираж )8
