Посудина для розподілу в’язкої речовини

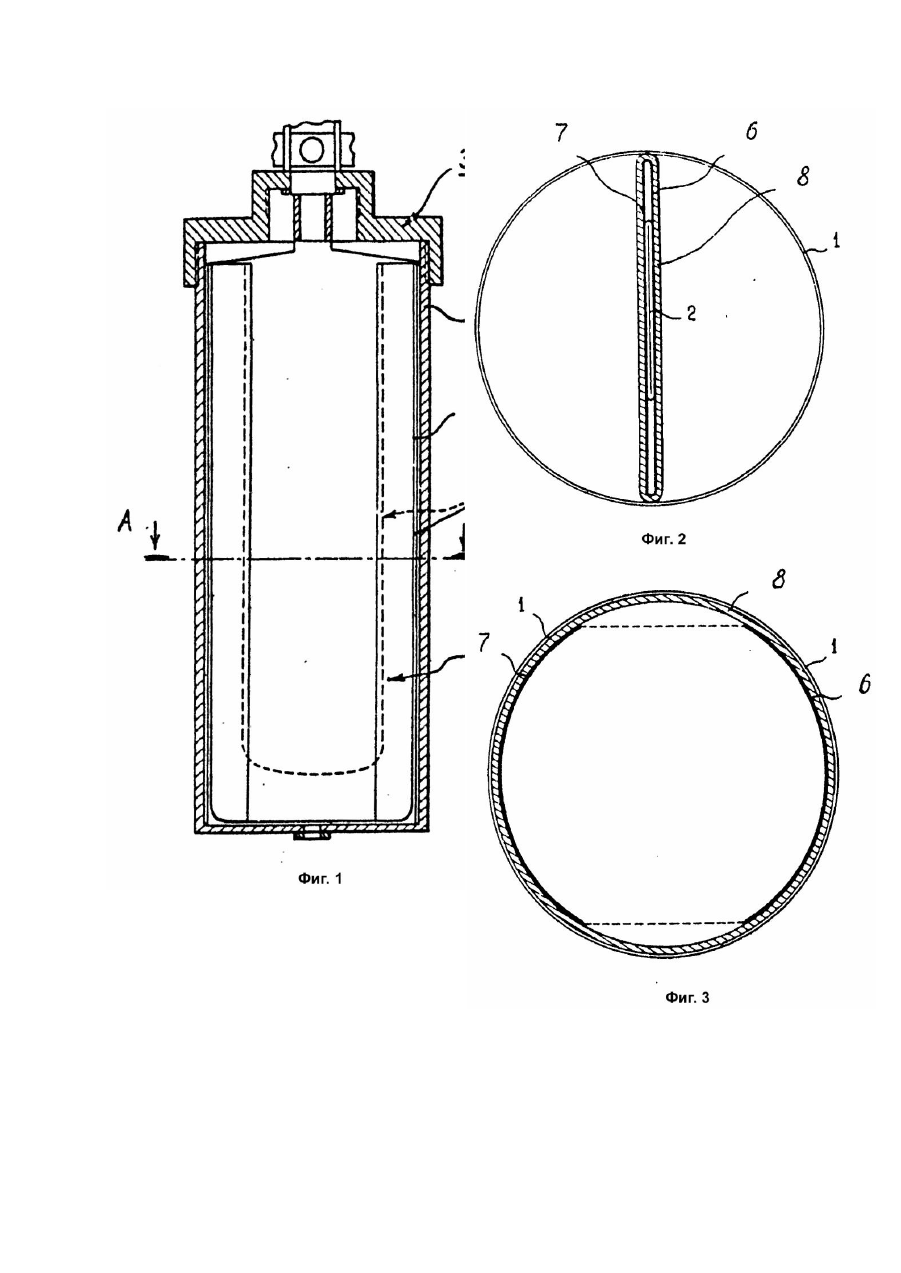

Изобретение относится к сосудам для распределения вязкого вещества. Известен сосуд, который содержит корпус сосуда, в котором размещается резервуар, содержащий распределяемое вязкое вещество, причем резервуар выполнен из гибкого материала и снабжен распределительной головкой, пригодной к управлению на открывание или закрывание, и средства, предназначенные для подачи давления в резервуар, содержащий вязкое вещество, для распределения вещества только по команде на открывание распределительной головки, причем указанные средства содержат размещенные вне резервуара первую и втор ую упругие пластины, образующие пружину, между внутренними сторонами которых размещается резервуар. Этот сосуд является удовлетворительным с точки зрения его работы. Однако во время испытаний указанного сосуда было отмечено, что в зависимости от мощности возврата и распределения подлежащего распределению вещества сосуд следует снабдить средствами давления, осуществляющими воздействие иным образом. Целью изобретения является повышение надежности сосуда. Поставленная цель достигается тем, что в сосуде для распределения вязкого вещества, содержащем цилиндрический корпус, размещенный в нем резервуар из гибкого материала для вязкого вещества с распределительной головкой для открывания и закрывания, средства создания давления на резервуар с вязким веществом, включающие размещенные снаружи резервуара первую и вторую упругие пластины, образующие пружину, между внутренними поверхностями которых помещен резервуар из гибкого материала, согласно изобретению, средства создания давления дополнительно содержат эластичную оболочку, размещенную снаружи упруги х пластин для воздействия на наружную поверхность последних. Оболочка установлена так, что когда в резервуаре нет вязкого вещества, между упругими пластинами зазор минимальный. При этом диаметр эластичной оболочки меньше диаметра корпуса сосуда. Предлагаемый сосуд в зависимости от усилия внешних средств возврата находит применение при раздаче веществ с консистенцией сливок или с высокой вязкостью, обрабатываемых при давлении 800г/см 2, или более текучих ве ществ, таких как эмульсии. На фиг.1 схематично показан сосуд для распределения вязкого вещества, продольный разрез; на фиг.2 - разрез А - А на фиг.1 (вариант осуществления изобретения в случае, когда резервуар, выполненный из гибкого материала, пуст); на фиг.3 - то же (вариант осуществляется в случае, когда резервуар из гибкого материала заполнен частично). Как показано на фиг.1, сосуд для распределения вязкого вещества (согласно изобретению) содержит корпус 1 сосуда с размещенным в нем резервуаром 2, содержащим распределяемое вязкое вещество. Сосуд для распределения вязкого вещества содержит также распределительную головку 3 для открывания или закрывания в целях обеспечения распределения указанного вещества или его хранения в этом сосуде. Резервуар 2 выполнен из гибкого материала и средства 4 и 5, называемые средствами создания давления, позволяют оказывать на резервуар 2 при наличии вещества постоянное давление. Указанные средства давления, связанные с резервуаром из гибкого материала, позволяют обеспечить после получения команды на открывание распределительной головки 3 распределение подлежащего раздаче вязкого вещества . Резервуар 2 выполнен из гибкого упругого материала, образующего стенку или стенки резервуара. Эти стенки во время загрузки вязкого вещества , подлежащего раздаче, подвергаются механическому напряжению, и средства давления 4 в этом случае представлены, не нося ограничительного характера, в виде упругого натяжения стенок резервуара. На фиг.2 изображены первая 6 и вторая 7 пластины, окружающие резервуар 2, выполненный из гибкого материала, когда он пуст. Внешние средства возврата в целесообразном варианте выполнены в виде эластичной оболочки 8, которая натянута на эластичные пластины 6, 7. Когда резервуар 2, образованный из эластичного материала, пуст, эластичные пластины б. 7 имеют минимальный зазор между собой. Для обеспечения монтажа узла, состоящего из резервуара 7, выполненного из гибкого материала, заключенного в пространстве, образованном первой и второй эластичными пластинами 6 и 7 и оболочкой 8, оболочка деформируется в поперечном направлении так, чтобы иметь размер удлинения больше размера пластин 6 и 7, при этом подузел, образованный эластичными пластинами 6, 7 и резервуаром 2 из гибкого материала, вводится тогда в расширенную оболочку. После относительного размещения указанного подузла в оболочке последнюю высвобождают и она садится непосредственно на эластичные пластины 6, 7, на наружную стенку последних. Эластичная оболочка 8 может быть выполнена в виде цилиндрической муфты из резины, диаметр которой (при отсутствии деформации) меньше диаметра корпуса 1 сосуда. Можно выбрать муфту из синтетического каучука, так как подлежащее распределению вязкое вещество не входит в контакт с последним.
