Криогенна посудина

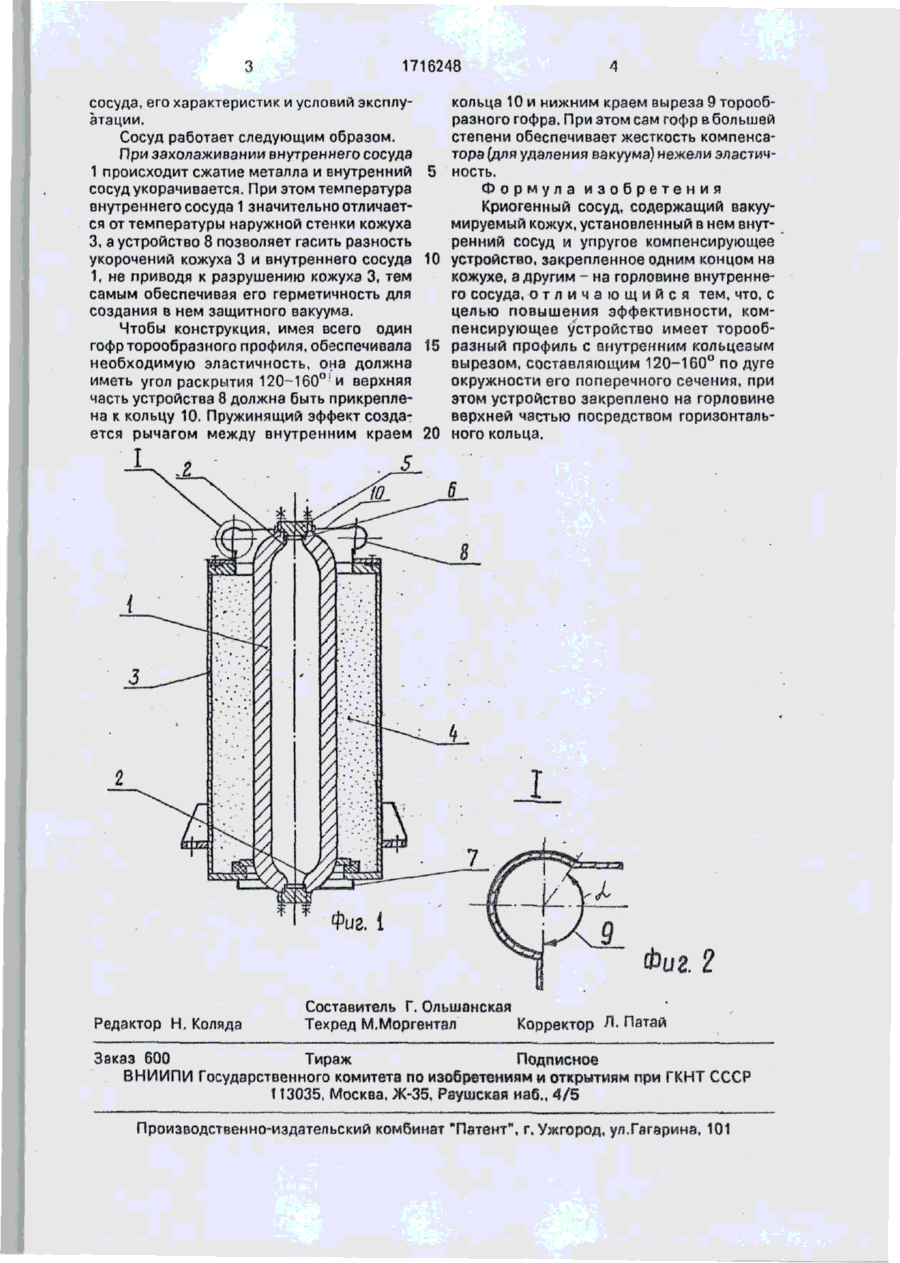

Изобретение относится к криогенным резервуарам и может найти применение в криогенной технике, позволяет упростить конструкцию криогенных сосудов, повысит ь их эффективность и долговечность, Криогенный сосуд включает вакуумный кожух, установленный в нем внутренний сосуд и упругое компенсирующее устройство, размещенное у горловины между кожухом и внутренним сосудом. Компенсирующее устройство имеет торообразный профиль с внутренним кольцевым вырезом, составляющим 120-160° по дуге окружности его поперечного сечения. Устройство закреплено на горловине верхней частью посредством горизонтального кольца. 2 ил. Изобретение относится к криогенным резервуарам и может найти применение в криогенной технике. Цель изобретения - повышение эффективности. Нафиг.1 изображен криогенный сосуд, продольный разрез; на фиг.2 - узел ! на фиг.1. Криогенный сосуд содержит внутренний толстостенный цилиндрический сосуд 1 с горловинами 2 для заполнения и выдачи продукта под рабочим давлением. Сосуд 1 помещен в тонкостенный вакуумный кожух 3. Полость между сосудом 1 и кожухом 3 заполнена порошковой теплоизоляцией 4. Герметичность внутренней полости сосуда 1, в котором размещается под давлением криогенный продукт, обеспечивают заглушки 5 с прокладками 6. Герметичность при создании вакуума в полости между сосудом 1 и кожухом 3 обеспечивают внизу крышка 7, вверху упругое компенсирующее устройство 8, закрепленное одним концом на кожухе 3, а другим на горловине 2. Устройство 8 имеет торообразный профиль с внутренним кольцевым оырезом 9, составляющим 120-160° по дуге окружности его поперечного сечения, при этом устройство 8 закреплено на горловине 2 верхней частью с помощью горизонтального кольца 10. Величина угла выреза является гарантом сохранения целостности вакуумированиого кожуха. С увеличением угла свыше 160° эластичность компенсирующего устройства возрастает (оно гасит температурные расширения), но одновременно устройство теряет свою прочность и при создании в кожухе необходимого вакуума разрушается. С уменьшением угла прорези (менее 120°) компенсирующее устройство приобретает прочность (не разрушается при создании вакуума), но теряет эластичность, что ведет к разрушению при температурных расширениях. Конкретная величина угла прорези определяется расчетом и зависит от габаритов 1716248 сосуда, его характеристик и условий эксплуатации. Сосуд работает следующим образом. При захолаживании внутреннего сосуда 1 происходит сжатие металла и внутренний сосуд укорачивается. При этом температура внутреннего сосуда 1 значительно отличается от температуры наружной стенки кожуха 3, а устройство 8 позволяет гасить разность укорочений кожуха 3 и внутреннего сосуда 1, не приводя к разрушению кожуха 3, тем самым обеспечивая его герметичность для создания в нем защитного вакуума. Чтобы конструкция, имея всего один гофр торообразного профиля, обеспечивала 15 необходимую эластичность, она должна иметь угол раскрытия 120-160°' и верхняя часть устройства 8 должна быть прикреплена к кольцу 10. Пружинящий эффект создается рычагом между внутренним краем 20 кольца 10 и нижним краем аыреза 9 торообразного гофра. При этом сам гофр в большей степени обеспечивает жесткость компенсатора {для удаления вакуума) нежели эластичность. Формула изобретения Криогенный сосуд, содержащий вакуумируемый кожух, установленный в нем внутренний сосуд и упругое компенсирующее устройство, закрепленное одним концом на кожухе, а другим - на горловине внутреннего сосуда, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности, компенсирующее устройство имеет торообразный профиль с внутренним кольцевым вырезом, составляющим 120-160° по дуге окружности его поперечного сечения, при этом устройство закреплено на горловине верхней частью посредством горизонтального кольца. I Редактор Н, Коляда Составитель Г. Ольшанская Техред М.Моргентал Корректор Л. Патай Заказ 600 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
