Пробка периферійного каналу валка валкових машин

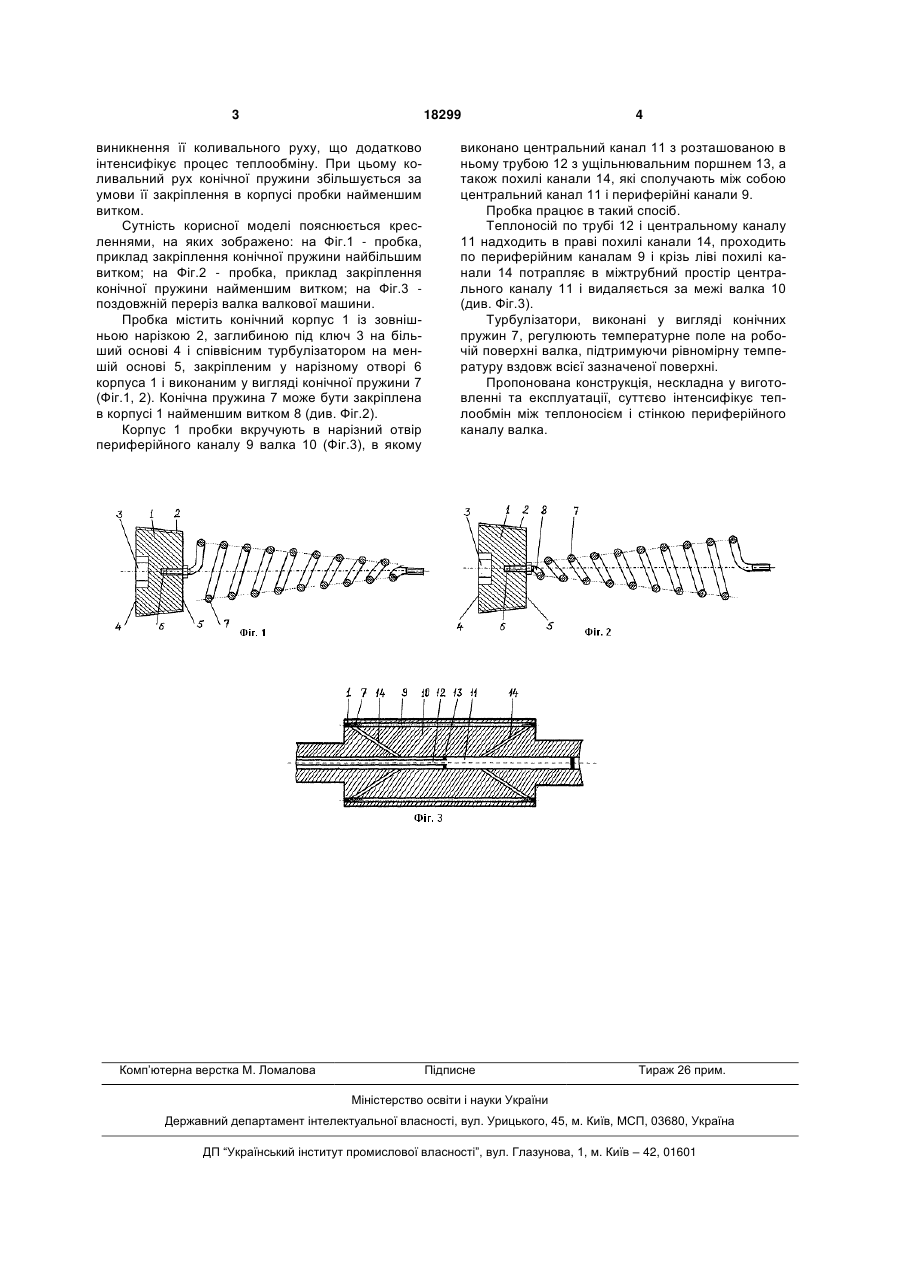

1. Пробка периферійного каналу валка валкових машин, що містить конічний корпус із зовнішньою нарізкою, заглибиною під ключ на більший основі та співвісним турбулізатором на меншій основі, закріпленим у нарізному отворі корпуса, який відрізняється тим, що турбулізатор виконано у вигляді конічної пружини. 2. Пробка периферійного каналу валка валкових машин за п.1, який відрізняється тим, що конічну пружину закріплено в корпусі найменшим витком. (19) (21) u200603176 (22) 24.03.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. №11, 2006р. (72) Мікульонок Ігор Олегович, Кохан Геннадій Іванович (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 18299 виникнення її коливального руху, що додатково інтенсифікує процес теплообміну. При цьому коливальний рух конічної пружини збільшується за умови її закріплення в корпусі пробки найменшим витком. Сутність корисної моделі пояснюється кресленнями, на яких зображено: на Фіг.1 - пробка, приклад закріплення конічної пружини найбільшим витком; на Фіг.2 - пробка, приклад закріплення конічної пружини найменшим витком; на Фіг.3 поздовжній переріз валка валкової машини. Пробка містить конічний корпус 1 із зовнішньою нарізкою 2, заглибиною під ключ 3 на більший основі 4 і співвісним турбулізатором на меншій основі 5, закріпленим у нарізному отворі 6 корпуса 1 і виконаним у вигляді конічної пружини 7 (Фіг.1, 2). Конічна пружина 7 може бути закріплена в корпусі 1 найменшим витком 8 (див. Фіг.2). Корпус 1 пробки вкручують в нарізний отвір периферійного каналу 9 валка 10 (Фіг.3), в якому Комп’ютерна верстка М. Ломалова 4 виконано центральний канал 11 з розташованою в ньому трубою 12 з ущільнювальним поршнем 13, а також похилі канали 14, які сполучають між собою центральний канал 11 і периферійні канали 9. Пробка працює в такий спосіб. Теплоносій по трубі 12 і центральному каналу 11 надходить в праві похилі канали 14, проходить по периферійним каналам 9 і крізь ліві похилі канали 14 потрапляє в міжтрубний простір центрального каналу 11 і видаляється за межі валка 10 (див. Фіг.3). Турбулізатори, виконані у вигляді конічних пружин 7, регулюють температурне поле на робочій поверхні валка, підтримуючи рівномірну температуру вздовж всієї зазначеної поверхні. Пропонована конструкція, нескладна у виготовленні та експлуатації, суттєво інтенсифікує теплообмін між теплоносієм і стінкою периферійного каналу валка. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
