Механізм подачі верхньої нитки швейної машини
Номер патенту: 18315
Опубліковано: 15.11.2006
Автори: Манойленко Олександр Петрович, Горобець Василь Андрійович
Формула / Реферат
Механізм подачі верхньої нитки швейної машини, що містить верхній вал, кінематично з'єднаний з нижнім валом, встановленим з можливістю коливання навколо своєї осі, перпендикулярної осі верхнього вала, на кінці якого закріплений ниткоподавач, який відрізняється тим, що містить зубчасту передачу, при цьому верхній вал встановлений з можливістю коливання навколо своєї осі та кінематично з'єднаний з нижнім валом за допомогою зубчастої передачі з гвинтовими зубцями.
Текст

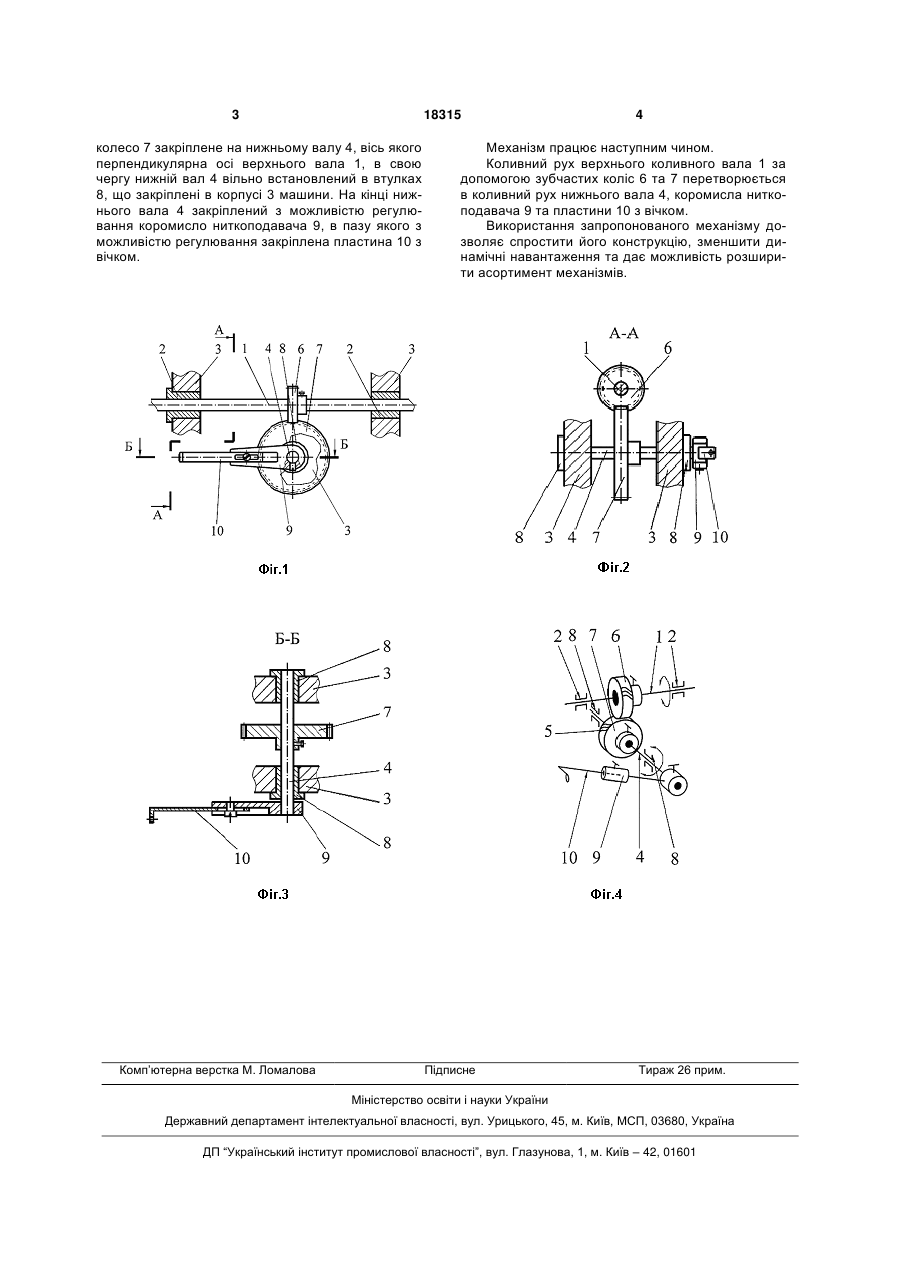

Механізм подачі верхньої нитки швейної машини, що містить верхній вал, кінематично з'єдна 3 18315 колесо 7 закріплене на нижньому валу 4, вісь якого перпендикулярна осі верхнього вала 1, в свою чергу нижній вал 4 вільно встановлений в втулках 8, що закріплені в корпусі 3 машини. На кінці нижнього вала 4 закріплений з можливістю регулювання коромисло ниткоподавача 9, в пазу якого з можливістю регулювання закріплена пластина 10 з вічком. Комп’ютерна верстка М. Ломалова 4 Механізм працює наступним чином. Коливний рух верхнього коливного вала 1 за допомогою зубчастих коліс 6 та 7 перетворюється в коливний рух нижнього вала 4, коромисла ниткоподавача 9 та пластини 10 з вічком. Використання запропонованого механізму дозволяє спростити його конструкцію, зменшити динамічні навантаження та дає можливість розширити асортимент механізмів. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUpper thread supply mechanism of sewing machine
Автори англійськоюHorobets Vasyl Andriiovych, Manoilenko Oleksandr Petrovych
Назва патенту російськоюМеханизм подачи верхней нити швейной машины
Автори російськоюГоробец Василий Андреевич, Манойленко Александр Петрович
МПК / Мітки
МПК: D05B 49/00
Мітки: нитки, швейної, верхньої, подачі, механізм, машини
Код посилання
