Пристрій для подачі нитки основов’язальної машини
Номер патенту: 63464
Опубліковано: 15.01.2004
Автори: Скрипник Юрій Олексійович, Здоренко Валерій Георгійович
Формула / Реферат

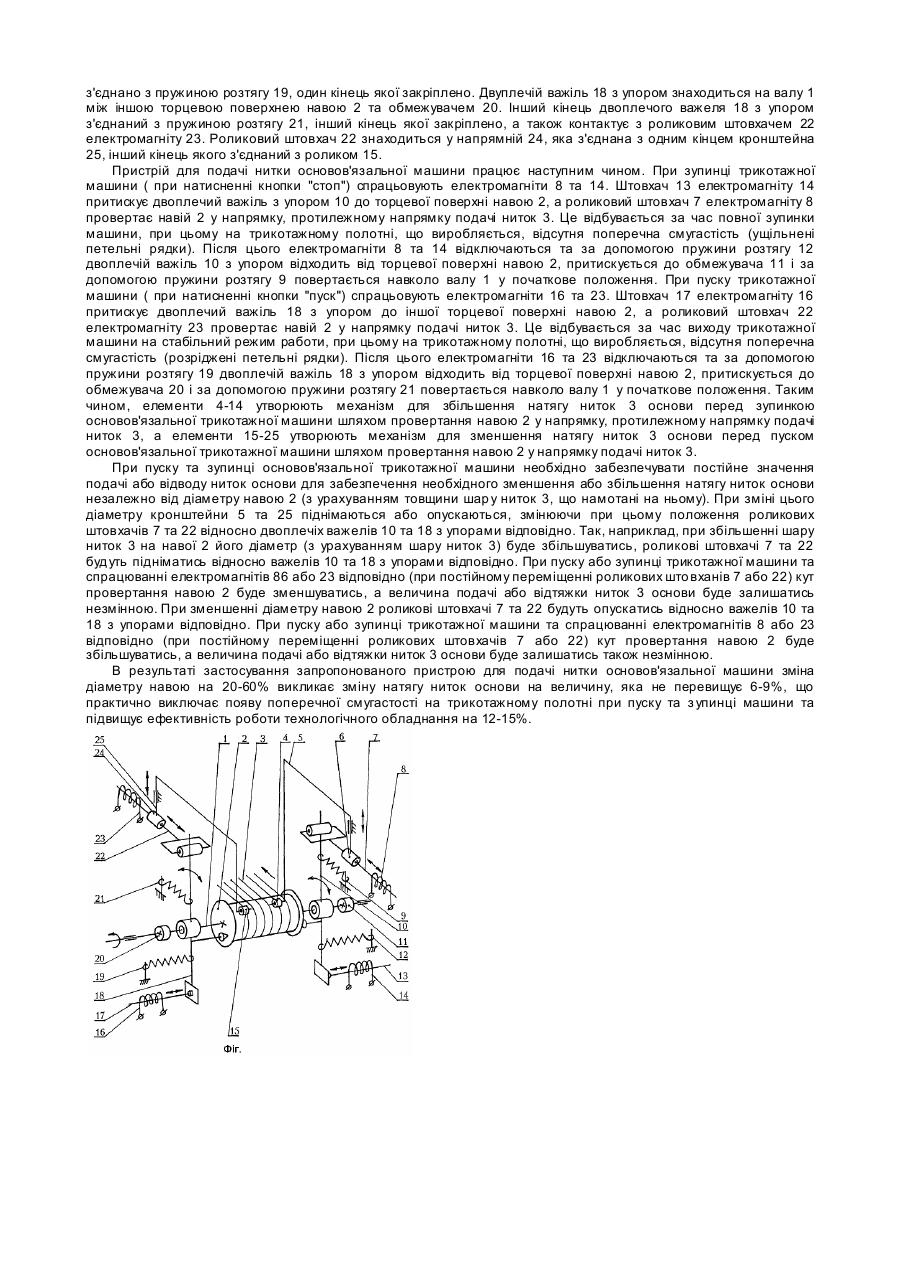

Пристрій для подачі нитки основов'язальної машини, який містить навій, що знаходиться на валу, та засіб для регулювання натягу нитки, який відрізняється тим, що засіб для регулювання натягу нитки виконано у вигляді двох ідентичних механізмів, розташованих на валу по обох боках навою, причому один з механізмів встановлений з можливістю повороту навою у напрямку подачі ниток для регулювання їх натягу перед пуском машини, а другий встановлений з можливістю повороту навою у напрямку, протилежному напрямку подачі ниток, для регулювання їх натягу перед зупинкою машини, причому кожний механізм включає кронштейн, який на одному кінці містить ролик для контакту з нитками, навитими на навій, на іншому кінці - напрямну, обмежувач, закріплений на валу, перший електромагніт з роликовим штовхачем та другий електромагніт з штовхачем, двоплечий важіль, встановлений з можливістю вільного руху на валу між обмежувачем та торцевою поверхнею навою, при цьому обидва його плеча підпружинені і кожне з них кінематично з'єднане відповідно з роликовим штовхачем першого електромагніта, який розташовано по напрямній, та з штовхачем другого електромагніта.
Текст
Винахід відноситься до трикотажного машинобудування, зокрема до конструкцій основов'язальних машин для виготовлення трикотажного полотна. Відомий механізм подачі нитки основов'язальної машини (див. Гарбарук В.Н. Проектирование трикотажных машин. Л.: Машиностроение, 1980, с.374), у якому через гальмівний шків, який зв'язаний з навоєм трикотажної машини перекинуто гн учку стрічку, на вільному кінці якої знаходиться вантаж. Недоліком цього пристрою є виникнення поперечної смугастості при неусталених режимах роботи основов'язальної машини, що обумовлено як інерційністю самого навою, так і недосконалістю вагового гальма. Відомий пристрій для подачі нитки основов'язальної машини (див. а.с. СРСР №1730261, МПК D04В15/44, 1990, Б.И., №19, 1992), який містить пневматичний засіб, який виконано у вигляді двох повітроводів та компресора, який з'єднано з одним з повітроводів, на другому повітроводі закріплено пару напрямних гребенів ниток основи. Недоліком цього пристрою є те, що при неусталених режимах роботи основов'язальної машини виникає зміна довжини петлі у трикотажному полотні, що призводить до виникнення поперечної смугастості та погіршення якості трикотажного полотна. Відомий також пристрій для подачі нитки основов'язальної машини (див. а.с. СРСР №679665, МПК D04В27/10, 1976, Б.И., №19, 1979), який містить навій, що знаходиться на валу, та засіб для регулювання натягу нитки. Крім того пристрій містить напрямний пруток та засіб для переміщення напрямного прутка, який з'єднано з валом. Цей пристрій дозволяє усун ути появу поперечної смугастості на трикотажному полотні при постійному діаметрі навою (з урахуванням шару ниток, які навиті на навій). Виконання засобу для регулювання натягу нитки у вигляді напрямного прутка дозволяє регулювати його переміщення при пуску та з упинці основов'язальної машини, але не передбачає корекції довжини нитки, що подається у зону в'язання, при зміні діаметру навою. Таким чином, при зміні діаметру навою довжина нитки, що сходить з нього та подається у зону в'язання, при пуску машини та її зупинці не залишається постійною. Це призводить до зміни натягу ниток основи при зміни діаметру навою, що викликає появу поперечної смугастості на трикотажному полотні. Крім того, введення додаткового напрямного прутка створює додатковий натяг ниток основи, що може привести до підвищення обривності ниток, особливо при високих швидкостях роботи трикотажних машин. В основу винаходу покладено задачу створення такого пристрою для подачі нитки основов'язальної машини, у якому шляхом введення нових елементів у їх взаємозв'язку між собою, забезпечує підвищення якості трикотажного полотна за рахунок виключення можливості виникнення поперечної смугастості при зміні діаметру навою. Поставлена задача вирішується тем, що у пристрої для подачі нитки основов'язальної машини, який містить навій, що знаходиться на валу, та засіб для регулювання натягу нитки, згідно винаходу засіб для регулювання натягу нитки виконано у вигляді дво х ідентичних механізмів, розташованих на валу по обох боках навою, причому один з механізмів встановлений з можливістю повороту навою у напрямку подачі ниток для регулювання їх натягу перед пуском машини, а другий встановлений з можливістю повороту навою у напрямку, протилежному напрямку подачі ниток, для регулювання їх натягу перед зупинкою машини, причому кожний механізм включає кронштейн, який на одному кінці містить ролик для контакту з нитками, навитими на навій, на іншому кінці - напрямну, обмежувач, закріплений на валу, перший електромагніт з роликовим штовхачем та другий електромагніт з штовхачем, двоплечий важіль, встановлений з можливістю вільного руху на валу між обмежувачем та торцевою поверхнею навою, при цьому обидва його плеча підпружинені і кожне з них кінематичне з'єднане відповідно з роликовим штовхачем першого електромагніта, який розташовано у напрямній, та з штовхачем другого електромагніта. Виконання у запропонованому пристрої засобу для регулювання натягу нитки у вигляді дво х ідентичних механізмів, розташованих по обидва боки навою і виконаних у вигляді кронштейнів, підпружинених двоплечих важелів, електромагнітів зі штовхачами дозволяє при зміні діаметру навою змінювати кут повороту навою при пуску та зупинці трикотажної машини. Це забезпечує постійність довжину нитки, що подається при пуску трикотажної машини або відводиться при її зупинці. Це, у свою чергу, дозволяє забезпечити постійне значення зменшення або збільшення натягу ниток основи, що дозволяє підвищити якість трикотажного полотна за рахунок виключення можливості виникнення поперечної смугастості при зміні діаметру навою. На кресленні приведено просторову кінематичну схему комбіновану пристрою для подачі нитки основов'язальної машини, (див.Фіг.) На валу 1 закріплено навій 2, на який навиті нитки 3 основи. Засіб для регулювання натягу нитки 3 виконано у вигляді двох ідентичних механізмів, розташованих по обом бокам навою 2 на валу 1. При цьому один з них встановлений з можливістю повороту навою 2 у напрямку подачі ниток 3 для регулювання натягу ниток 3 перед пуском машини, а другий встановлений з можливістю повороту навою 2 у напрямку, протилежному напрямку подачі ниток 3 для регулювання натягу ниток перед зупинкою машини. Засіб для регулювання натягу ниток при зупинці машини включає ролик 4, кронштейн 5, напрямну 6, штовхач 7, перший електромагніт 8, першу пружину 9, двоплечій важіль 10 з упором, обмежувач 11, другу пружину 12, штовхач 13 та другий електромагніт 14. Ролик 4 контактує з нитками З, які навиті на навої 2. Ролик 4 з'єднаний з одним кінцем кронштейну 5, інший кінець якого з'єднано з напрямною 6, у якій розташовано роликовий штовхач 7 електромагніта 8. Пружина розтягу 9, один кінець якої закріплено, з'єднана з одним плечем двоплечого важеля 10 з упором, яке контактує з роликовим штовхачем 7 електромагніта 8. Двоплечій важіль 10 з упором знаходиться на валу 1 між одною торцевою поверхнею навою 2 та обмежувачем 11 з можливістю вільного обертання навколо валу 1. Інший кінець двоплечого важеля 10 з упором з'єднано з пружиною розтягу 12, один кінець якої закріплено. Крім того, інший кінець двуплечого важеля з упором 10 контактує з штовхачем 13 електромагніту 14. Другий механізм для регулювання натягу нитки 3 при пуску містить ролик 15, другий електромагніт 16, штовхач 17, двоплечій важіль 18 з упором, другу пружину 19, обмежувач 20, першу пружину 21, роликовий штовхач 22, перший електромагніт 23, напрямну 24, кронштейн 25. На поверхні навою 2 знаходиться ролик 15, який контактує з нитками 3, навитими на навої 2. Електромагніт 16 з штовхачем 17 контактує з одним плечем двоплечого важеля 18 з упором, яке також з'єднано з пружиною розтягу 19, один кінець якої закріплено. Двуплечій важіль 18 з упором знаходиться на валу 1 між іншою торцевою поверхнею навою 2 та обмежувачем 20. Інший кінець двоплечого важеля 18 з упором з'єднаний з пружиною розтягу 21, інший кінець якої закріплено, а також контактує з роликовим штовхачем 22 електромагніту 23. Роликовий штовхач 22 знаходиться у напрямній 24, яка з'єднана з одним кінцем кронштейна 25, інший кінець якого з'єднаний з роликом 15. Пристрій для подачі нитки основов'язальної машини працює наступним чином. При зупинці трикотажної машини ( при натисненні кнопки "стоп") спрацьовують електромагніти 8 та 14. Штовхач 13 електромагніту 14 притискує двоплечий важіль з упором 10 до торцевої поверхні навою 2, а роликовий штовхач 7 електромагніту 8 провертає навій 2 у напрямку, протилежному напрямку подачі ниток 3. Це відбувається за час повної зупинки машини, при цьому на трикотажному полотні, що виробляється, відсутня поперечна смугастість (ущільнені петельні рядки). Після цього електромагніти 8 та 14 відключаються та за допомогою пружини розтягу 12 двоплечій важіль 10 з упором відходить від торцевої поверхні навою 2, притискується до обмежувача 11 і за допомогою пружини розтягу 9 повертається навколо валу 1 у початкове положення. При пуску трикотажної машини ( при натисненні кнопки "пуск") спрацьовують електромагніти 16 та 23. Штовхач 17 електромагніту 16 притискує двоплечий важіль 18 з упором до іншої торцевої поверхні навою 2, а роликовий штовхач 22 електромагніту 23 провертає навій 2 у напрямку подачі ниток 3. Це відбувається за час виходу трикотажної машини на стабільний режим работи, при цьому на трикотажному полотні, що виробляється, відсутня поперечна смугастість (розріджені петельні рядки). Після цього електромагніти 16 та 23 відключаються та за допомогою пружини розтягу 19 двоплечій важіль 18 з упором відходить від торцевої поверхні навою 2, притискується до обмежувача 20 і за допомогою пружини розтягу 21 повертається навколо валу 1 у початкове положення. Таким чином, елементи 4-14 утворюють механізм для збільшення натягу ниток 3 основи перед зупинкою основов'язальної трикотажної машини шляхом провертання навою 2 у напрямку, протилежному напрямку подачі ниток 3, а елементи 15-25 утворюють механізм для зменшення натягу ниток 3 основи перед пуском основов'язальної трикотажної машини шляхом провертання навою 2 у напрямку подачі ниток 3. При пуску та зупинці основов'язальної трикотажної машини необхідно забезпечувати постійне значення подачі або відводу ниток основи для забезпечення необхідного зменшення або збільшення натягу ниток основи незалежно від діаметру навою 2 (з урахуванням товщини шар у ниток 3, що намотані на ньому). При зміні цього діаметру кронштейни 5 та 25 піднімаються або опускаються, змінюючи при цьому положення роликових штовхачів 7 та 22 відносно двоплечіх важелів 10 та 18 з упорами відповідно. Так, наприклад, при збільшенні шару ниток 3 на навої 2 його діаметр (з урахуванням шару ниток 3) буде збільшуватись, роликові штовхачі 7 та 22 будуть підніматись відносно важелів 10 та 18 з упорами відповідно. При пуску або зупинці трикотажної машини та спрацюванні електромагнітів 86 або 23 відповідно (при постійному переміщенні роликових што вханів 7 або 22) кут провертання навою 2 буде зменшуватись, а величина подачі або відтяжки ниток 3 основи буде залишатись незмінною. При зменшенні діаметру навою 2 роликові штовхачі 7 та 22 будуть опускатись відносно важелів 10 та 18 з упорами відповідно. При пуску або зупинці трикотажної машини та спрацюванні електромагнітів 8 або 23 відповідно (при постійному переміщенні роликових штовхачів 7 або 22) кут провертання навою 2 буде збільшуватись, а величина подачі або відтяжки ниток 3 основи буде залишатись також незмінною. В результаті застосування запропонованого пристрою для подачі нитки основов'язальної машини зміна діаметру навою на 20-60% викликає зміну натягу ниток основи на величину, яка не перевищує 6-9%, що практично виключає появу поперечної смугастості на трикотажному полотні при пуску та з упинці машини та підвищує ефективність роботи технологічного обладнання на 12-15%.
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for feeding the thread of base-knitting machine
Автори англійськоюZdorenko Valerii Heorhiiovych, Skrypnyk Yurii Oleksiiovych
Назва патенту російськоюУстройство для подачи нитки основовязальной машины
Автори російськоюЗдоренко Валерий Георгиевич, Скрипник Юрий Алексеевич
МПК / Мітки
МПК: D04B 27/00
Мітки: нитки, подачі, машини, основов'язальної, пристрій
