Горизонтально-лопатева турбіна з механізмом розвороту та орієнтації лопатей

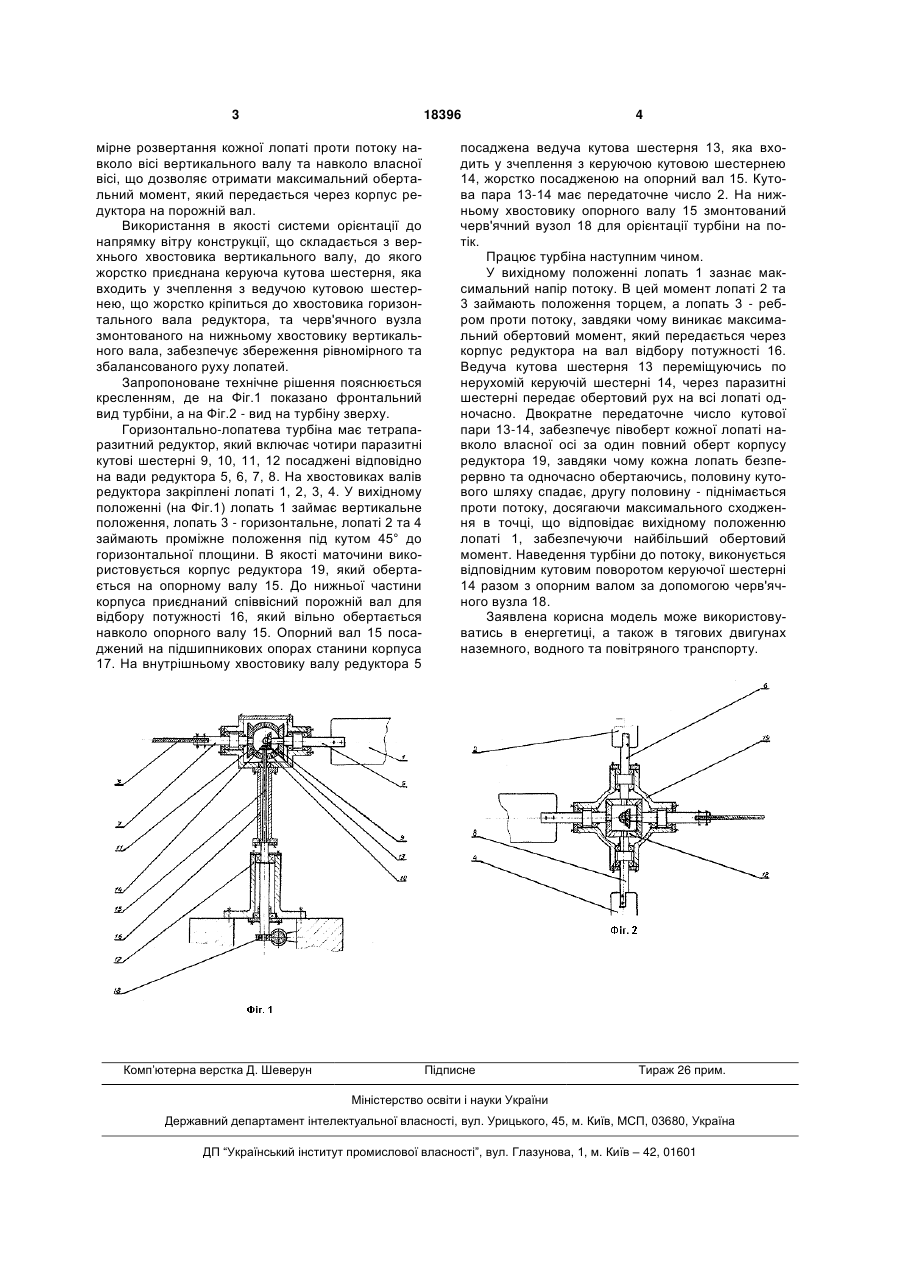

Горизонтально-лопатева турбіна з механізмом розвороту та орієнтації лопатей, що містить маточину, закріплену на вертикальному валу, розташовані по її окружності лопаті, механізм розвороту, що має свободу обертання відносно станини, яка відрізняється тим, що як механізм розвороту використовують тетрапаразитний редуктор, як маточина використаний корпус тетрапаразитного реду 3 18396 мірне розвертання кожної лопаті проти потоку навколо вісі вертикального валу та навколо власної вісі, що дозволяє отримати максимальний обертальний момент, який передається через корпус редуктора на порожній вал. Використання в якості системи орієнтації до напрямку вітру конструкції, що складається з верхнього хвостовика вертикального валу, до якого жорстко приєднана керуюча кутова шестерня, яка входить у зчеплення з ведучою кутовою шестернею, що жорстко кріпиться до хвостовика горизонтального вала редуктора, та черв'ячного вузла змонтованого на нижньому хвостовику вертикального вала, забезпечує збереження рівномірного та збалансованого руху лопатей. Запропоноване технічне рішення пояснюється кресленням, де на Фіг.1 показано фронтальний вид турбіни, а на Фіг.2 - вид на турбіну зверху. Горизонтально-лопатева турбіна має тетрапаразитний редуктор, який включає чотири паразитні кутові шестерні 9, 10, 11, 12 посаджені відповідно на вади редуктора 5, 6, 7, 8. На хвостовиках валів редуктора закріплені лопаті 1, 2, 3, 4. У вихідному положенні (на Фіг.1) лопать 1 займає вертикальне положення, лопать 3 - горизонтальне, лопаті 2 та 4 займають проміжне положення під кутом 45° до горизонтальної площини. В якості маточини використовується корпус редуктора 19, який обертається на опорному валу 15. До нижньої частини корпуса приєднаний співвісний порожній вал для відбору потужності 16, який вільно обертається навколо опорного валу 15. Опорний вал 15 посаджений на підшипникових опорах станини корпуса 17. На внутрішньому хвостовику валу редуктора 5 Комп’ютерна верстка Д. Шеверун 4 посаджена ведуча кутова шестерня 13, яка входить у зчеплення з керуючою кутовою шестернею 14, жорстко посадженою на опорний вал 15. Кутова пара 13-14 має передаточне число 2. На нижньому хвостовику опорного валу 15 змонтований черв'ячний вузол 18 для орієнтації турбіни на потік. Працює турбіна наступним чином. У вихідному положенні лопать 1 зазнає максимальний напір потоку. В цей момент лопаті 2 та 3 займають положення торцем, а лопать 3 - ребром проти потоку, завдяки чому виникає максимальний обертовий момент, який передається через корпус редуктора на вал відбору потужності 16. Ведуча кутова шестерня 13 переміщуючись по нерухомій керуючій шестерні 14, через паразитні шестерні передає обертовий рух на всі лопаті одночасно. Двократне передаточне число кутової пари 13-14, забезпечує півоберт кожної лопаті навколо власної осі за один повний оберт корпусу редуктора 19, завдяки чому кожна лопать безперервно та одночасно обертаючись, половину кутового шляху спадає, другу половину - піднімається проти потоку, досягаючи максимального сходження в точці, що відповідає вихідному положенню лопаті 1, забезпечуючи найбільший обертовий момент. Наведення турбіни до потоку, виконується відповідним кутовим поворотом керуючої шестерні 14 разом з опорним валом за допомогою черв'ячного вузла 18. Заявлена корисна модель може використовуватись в енергетиці, а також в тягових двигунах наземного, водного та повітряного транспорту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
