Підвіска гусеничного транспортного засобу
Номер патенту: 18397
Опубліковано: 15.11.2006
Автори: Воронцов Сергій Миколайович, Абляскін Олег Ібрагімович, Єпіфанов Віталій Валерійович, Медведєв Микола Григорович
Формула / Реферат
Підвіска гусеничного транспортного засобу, яка містить опорний каток, розташований на малій осі балансира, велика вісь якого встановлена з можливістю повороту відносно корпусу транспортного засобу, та торсіонний вал, один з кінців якого закріплений в корпусі, яка відрізняється тим, що на вільному кінці торсіонного вала співвісно розміщена ведена шестірня передачі з некруглими зубчастими колесами, ведуча шестірня якої співвісно розміщена на великій осі балансира.
Текст

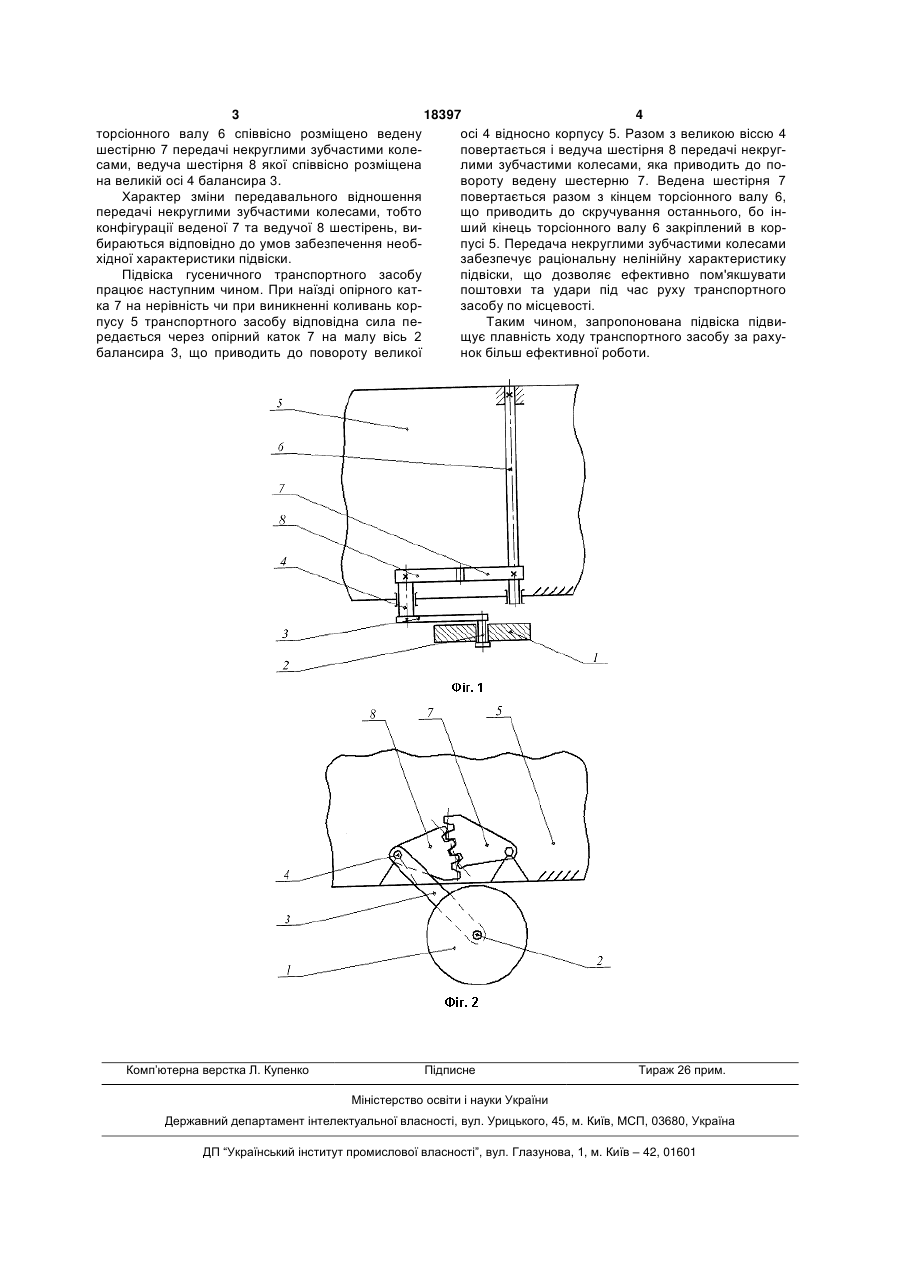

Підвіска гусеничного транспортного засобу, яка містить опорний каток, розташований на малій осі балансира, велика вісь якого встановлена з можливістю повороту відносно корпусу транспортного засобу, та торсіонний вал, один з кінців якого закріплений в корпусі, яка відрізняється тим, що на вільному кінці торсіонного вала співвісно розміщена ведена шестірня передачі з некруглими зубчастими колесами, ведуча шестірня якої співвісно розміщена на великій осі балансира. (19) (21) u200603901 (22) 10.04.2006 (24) 15.11.2006 (46) 15.11.2006, Бюл. № 11, 2006 р. (72) Медведєв Микола Григорович, Єпіфанов Віталій Валерійович, Абляскін Олег Ібрагімович, Воронцов Сергій Миколайович (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ "ХАРКІВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 18397 4 торсіонного валу 6 співвісно розміщено ведену осі 4 відносно корпусу 5. Разом з великою віссю 4 шестірню 7 передачі некруглими зубчастими колеповертається і ведуча шестірня 8 передачі некругсами, ведуча шестірня 8 якої співвісно розміщена лими зубчастими колесами, яка приводить до пона великій осі 4 балансира 3. вороту ведену шестерню 7. Ведена шестірня 7 Характер зміни передавального відношення повертається разом з кінцем торсіонного валу 6, передачі некруглими зубчастими колесами, тобто що приводить до скручування останнього, бо інконфігурації веденої 7 та ведучої 8 шестірень, виший кінець торсіонного валу 6 закріплений в корбираються відповідно до умов забезпечення необпусі 5. Передача некруглими зубчастими колесами хідної характеристики підвіски. забезпечує раціональну нелінійну характеристику Підвіска гусеничного транспортного засобу підвіски, що дозволяє ефективно пом'якшувати працює наступним чином. При наїзді опірного катпоштовхи та удари під час руху транспортного ка 7 на нерівність чи при виникненні коливань корзасобу по місцевості. пусу 5 транспортного засобу відповідна сила пеТаким чином, запропонована підвіска підвиредається через опірний каток 7 на малу вісь 2 щує плавність ходу транспортного засобу за рахубалансира 3, що приводить до повороту великої нок більш ефективної роботи. Комп’ютерна верстка Л. Купенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSuspension of caterpillar transportation facility
Автори англійськоюYepifanov Vitalii Valeriiovych, Vorontsov Serhii Mykolaiovych
Назва патенту російськоюПодвеска гусеничного транспортного средства
Автори російськоюЕпифанов Виталий Валерьевич, Воронцов Сергей Николаевич
МПК / Мітки
МПК: F16F 5/00
Мітки: підвіска, засобу, транспортного, гусеничного
