Металевий/магнітний захисний пристрій (варіанти)

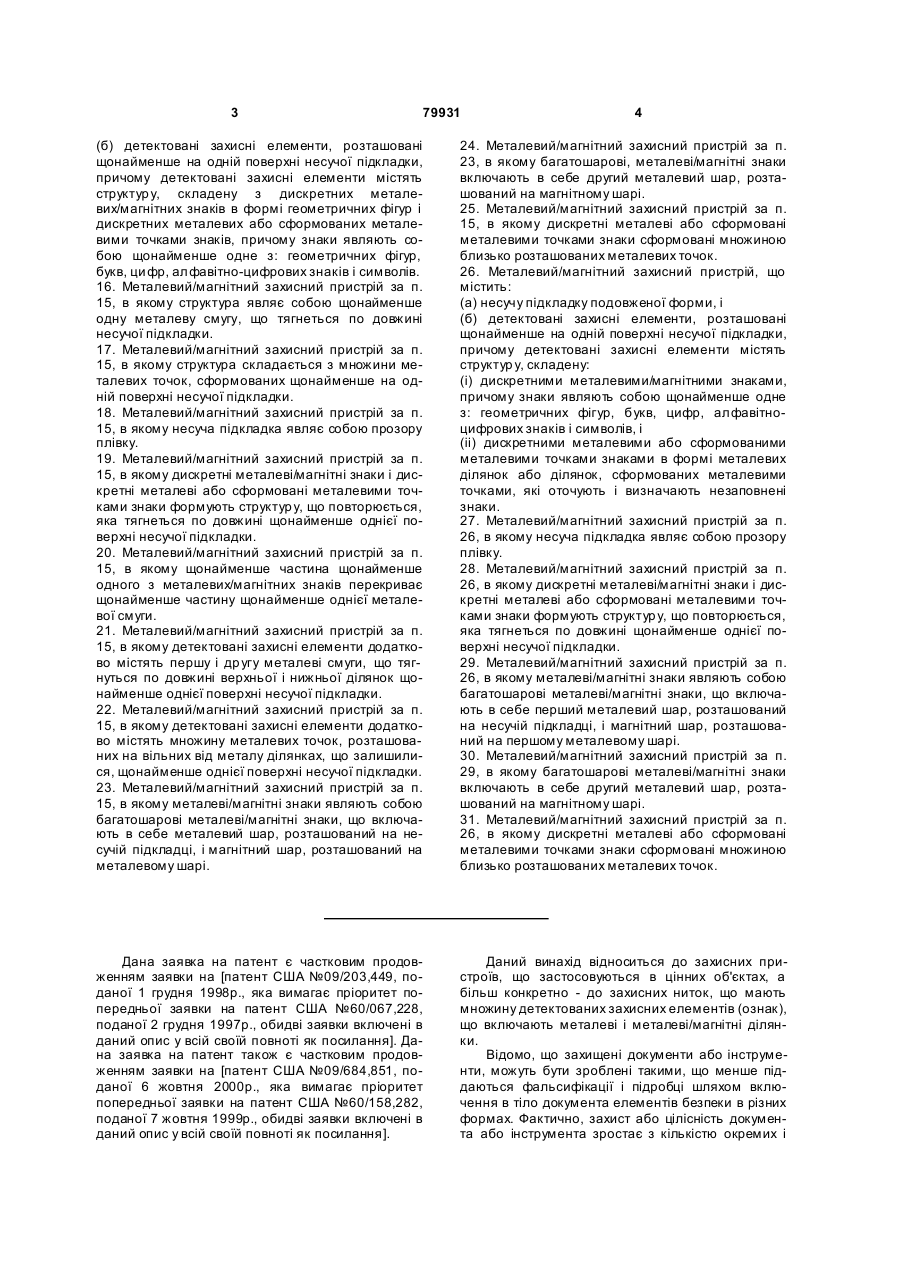

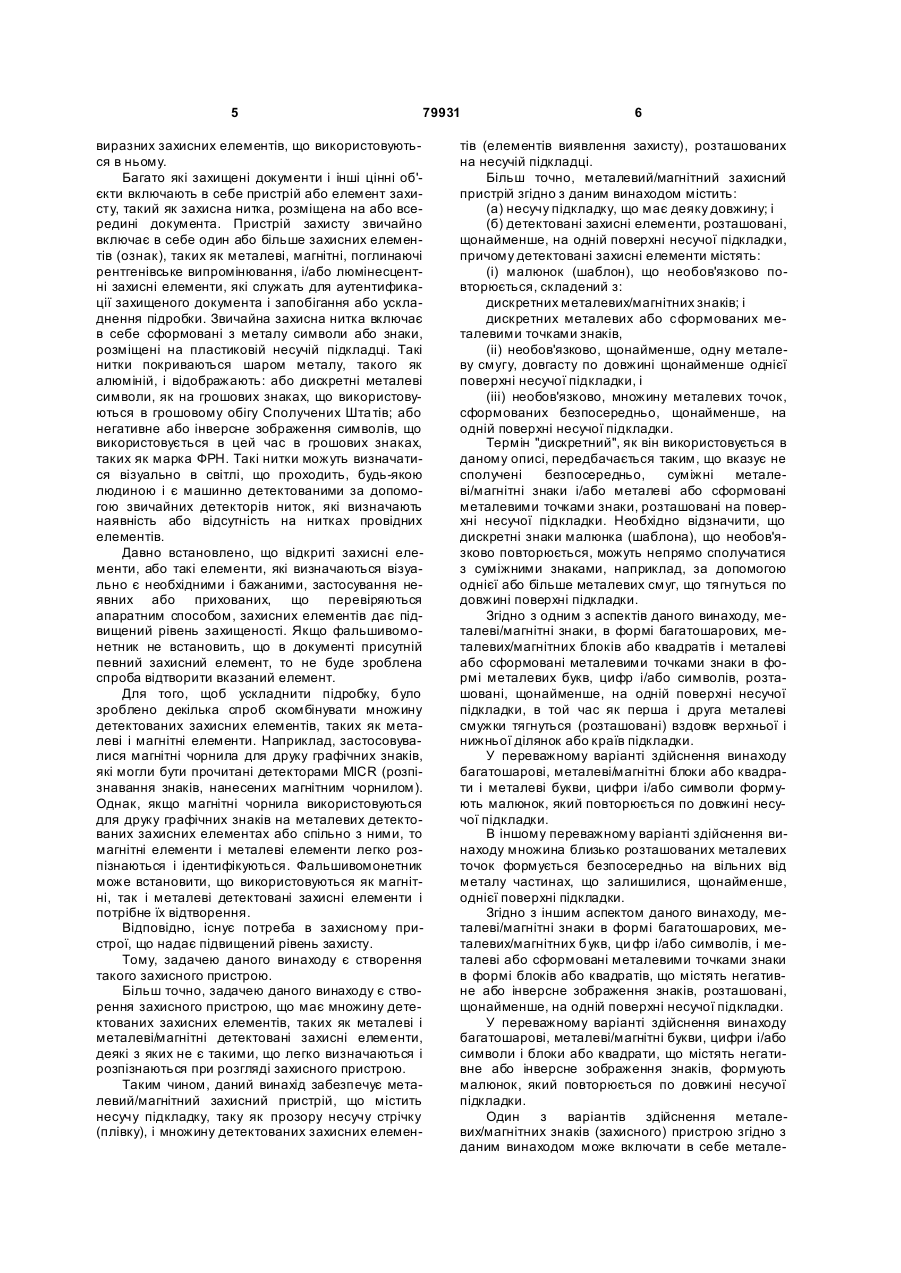

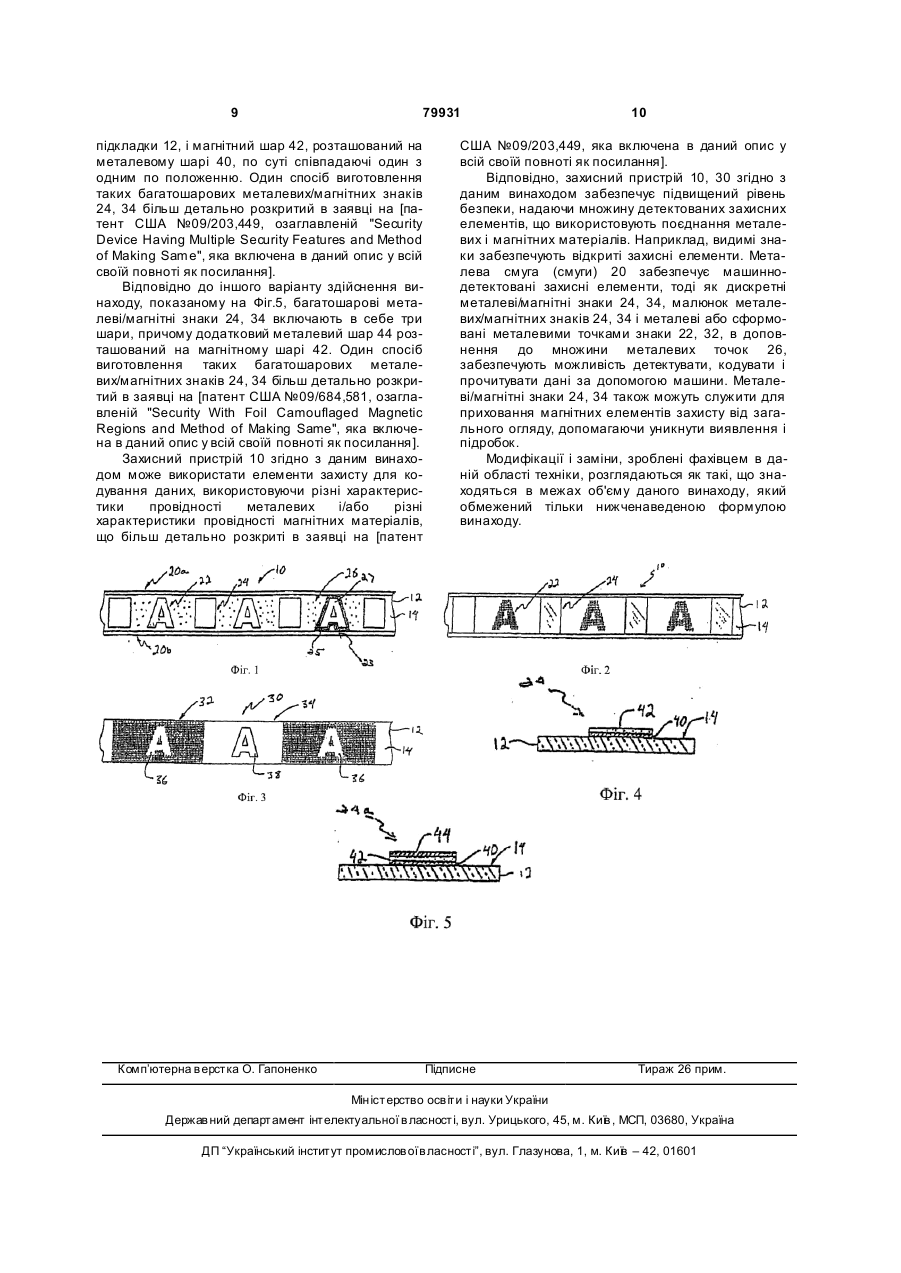

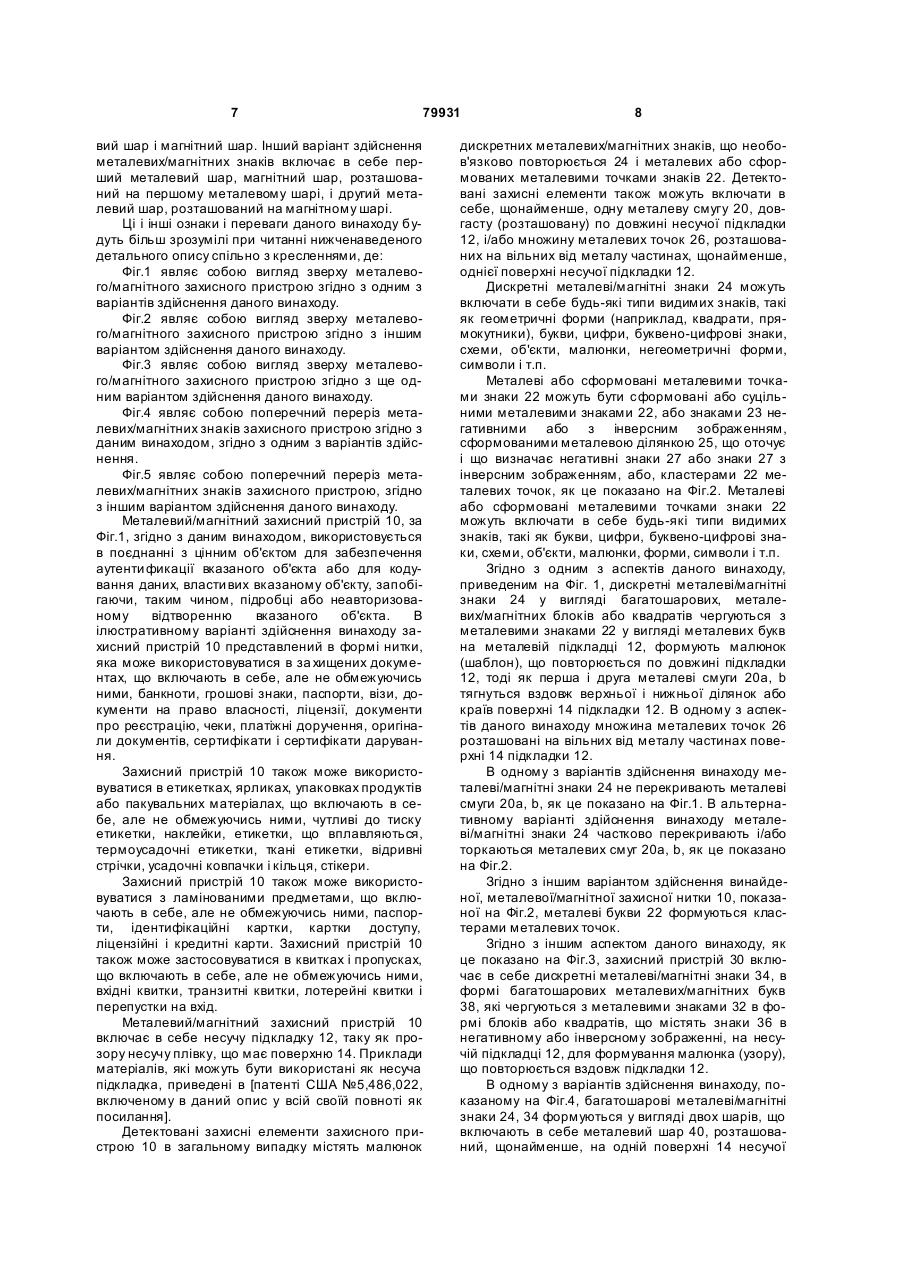

1. Металевий/магнітний захисний пристрій, що містить: (а) несучу підкладку подовженої форми; і (б) детектовані захисні елементи, розташовані щонайменше на одній поверхні несучої підкладки, причому детектовані захисні елементи містять структур у, складену з дискретних металевих/магнітних знаків і дискретних металевих або сформованих металевими точками знаків. 2. Металевий/магнітний захисний пристрій за п. 1, в якому стр уктура являє собою щонайменше одну металеву смугу, що тягнеться по довжині несучої підкладки. 3. Металевий/магнітний захисний пристрій за п. 1, в якому стр уктура складається з множини металевих точок, сформованих щонайменше на одній поверхні несучої підкладки. 4. Металевий/магнітний захисний пристрій за п. 1, в якому несуча підкладка являє собою прозору плівку. 5. Металевий/магнітний захисний пристрій за п. 1, в якому дискретні металеві/магнітні знаки являють собою щонайменше одне з: геометричних фігур, букв, ци фр, алфавітно-цифрових знаків і символів. 6. Металевий/магнітний захисний пристрій за п. 1, в якому дискретні металеві або сформовані металевими точками знаки являють собою щонайменше одне з: геометричних фігур, букв, ци фр, алфавітно-цифрових знаків і символів, і металевих 2 (19) 1 3 79931 4 (б) детектовані захисні елементи, розташовані щонайменше на одній поверхні несучої підкладки, причому детектовані захисні елементи містять структур у, складену з дискретних металевих/магнітних знаків в формі геометричних фігур і дискретних металевих або сформованих металевими точками знаків, причому знаки являють собою щонайменше одне з: геометричних фігур, букв, ци фр, алфавітно-цифрових знаків і символів. 16. Металевий/магнітний захисний пристрій за п. 15, в якому структура являє собою щонайменше одну металеву смугу, що тягнеться по довжині несучої підкладки. 17. Металевий/магнітний захисний пристрій за п. 15, в якому структура складається з множини металевих точок, сформованих щонайменше на одній поверхні несучої підкладки. 18. Металевий/магнітний захисний пристрій за п. 15, в якому несуча підкладка являє собою прозору плівку. 19. Металевий/магнітний захисний пристрій за п. 15, в якому дискретні металеві/магнітні знаки і дискретні металеві або сформовані металевими точками знаки формують структур у, що повторюється, яка тягнеться по довжині щонайменше однієї поверхні несучої підкладки. 20. Металевий/магнітний захисний пристрій за п. 15, в якому щонайменше частина щонайменше одного з металевих/магнітних знаків перекриває щонайменше частину щонайменше однієї металевої смуги. 21. Металевий/магнітний захисний пристрій за п. 15, в якому детектовані захисні елементи додатково містять першу і др угу металеві смуги, що тягнуться по довжині верхньої і нижньої ділянок щонайменше однієї поверхні несучої підкладки. 22. Металевий/магнітний захисний пристрій за п. 15, в якому детектовані захисні елементи додатково містять множину металевих точок, розташованих на вільних від металу ділянках, що залишилися, щонайменше однієї поверхні несучої підкладки. 23. Металевий/магнітний захисний пристрій за п. 15, в якому металеві/магнітні знаки являють собою багатошарові металеві/магнітні знаки, що включають в себе металевий шар, розташований на несучій підкладці, і магнітний шар, розташований на металевому шарі. 24. Металевий/магнітний захисний пристрій за п. 23, в якому багатошарові, металеві/магнітні знаки включають в себе другий металевий шар, розташований на магнітному шарі. 25. Металевий/магнітний захисний пристрій за п. 15, в якому дискретні металеві або сформовані металевими точками знаки сформовані множиною близько розташованих металевих точок. 26. Металевий/магнітний захисний пристрій, що містить: (а) несучу підкладку подовженої форми, і (б) детектовані захисні елементи, розташовані щонайменше на одній поверхні несучої підкладки, причому детектовані захисні елементи містять структур у, складену: (і) дискретними металевими/магнітними знаками, причому знаки являють собою щонайменше одне з: геометричних фігур, букв, цифр, алфавітноцифрових знаків і символів, і (іі) дискретними металевими або сформованими металевими точками знаками в формі металевих ділянок або ділянок, сформованих металевими точками, які оточують і визначають незаповнені знаки. 27. Металевий/магнітний захисний пристрій за п. 26, в якому несуча підкладка являє собою прозору плівку. 28. Металевий/магнітний захисний пристрій за п. 26, в якому дискретні металеві/магнітні знаки і дискретні металеві або сформовані металевими точками знаки формують структур у, що повторюється, яка тягнеться по довжині щонайменше однієї поверхні несучої підкладки. 29. Металевий/магнітний захисний пристрій за п. 26, в якому металеві/магнітні знаки являють собою багатошарові металеві/магнітні знаки, що включають в себе перший металевий шар, розташований на несучій підкладці, і магнітний шар, розташований на першому металевому шарі. 30. Металевий/магнітний захисний пристрій за п. 29, в якому багатошарові металеві/магнітні знаки включають в себе другий металевий шар, розташований на магнітному шарі. 31. Металевий/магнітний захисний пристрій за п. 26, в якому дискретні металеві або сформовані металевими точками знаки сформовані множиною близько розташованих металевих точок. Дана заявка на патент є частковим продовженням заявки на [патент США №09/203,449, поданої 1 грудня 1998p., яка вимагає пріоритет попередньої заявки на патент США №60/067,228, поданої 2 грудня 1997p., обидві заявки включені в даний опис у всій своїй повноті як посилання]. Дана заявка на патент також є частковим продовженням заявки на [патент США №09/684,851, поданої 6 жовтня 2000p., яка вимагає пріоритет попередньої заявки на патент США №60/158,282, поданої 7 жовтня 1999p., обидві заявки включені в даний опис у всій своїй повноті як посилання]. Даний винахід відноситься до захисних пристроїв, що застосовуються в цінних об'єктах, а більш конкретно - до захисних ниток, що мають множину детектованих захисних елементів (ознак), що включають металеві і металеві/магнітні ділянки. Відомо, що захищені документи або інструменти, можуть бути зроблені такими, що менше піддаються фальсифікації і підробці шляхом включення в тіло документа елементів безпеки в різних формах. Фактично, захист або цілісність документа або інструмента зростає з кількістю окремих і 5 79931 виразних захисних елементів, що використовуються в ньому. Багато які захищені документи і інші цінні об'єкти включають в себе пристрій або елемент захисту, такий як захисна нитка, розміщена на або всередині документа. Пристрій захисту звичайно включає в себе один або більше захисних елементів (ознак), таких як металеві, магнітні, поглинаючі рентгенівське випромінювання, і/або люмінесцентні захисні елементи, які служать для аутентификації захищеного документа і запобігання або ускладнення підробки. Звичайна захисна нитка включає в себе сформовані з металу символи або знаки, розміщені на пластиковій несучій підкладці. Такі нитки покриваються шаром металу, такого як алюміній, і відображають: або дискретні металеві символи, як на грошових знаках, що використовуються в грошовому обігу Сполучених Шта тів; або негативне або інверсне зображення символів, що використовується в цей час в грошових знаках, таких як марка ФРН. Такі нитки можуть визначатися візуально в світлі, що проходить, будь-якою людиною і є машинно детектованими за допомогою звичайних детекторів ниток, які визначають наявність або відсутність на нитках провідних елементів. Давно встановлено, що відкриті захисні елементи, або такі елементи, які визначаються візуально є необхідними і бажаними, застосування неявних або прихованих, що перевіряються апаратним способом, захисних елементів дає підвищений рівень захищеності. Якщо фальшивомонетник не встановить, що в документі присутній певний захисний елемент, то не буде зроблена спроба відтворити вказаний елемент. Для того, щоб ускладнити підробку, було зроблено декілька спроб скомбінувати множину детектованих захисних елементів, таких як металеві і магнітні елементи. Наприклад, застосовувалися магнітні чорнила для друку графічних знаків, які могли бути прочитані детекторами MICR (розпізнавання знаків, нанесених магнітним чорнилом). Однак, якщо магнітні чорнила використовуються для друку графічних знаків на металевих детектованих захисних елементах або спільно з ними, то магнітні елементи і металеві елементи легко розпізнаються і ідентифікуються. Фальшивомонетник може встановити, що використовуються як магнітні, так і металеві детектовані захисні елементи і потрібне їх відтворення. Відповідно, існує потреба в захисному пристрої, що надає підвищений рівень захисту. Тому, задачею даного винаходу є створення такого захисного пристрою. Більш точно, задачею даного винаходу є створення захисного пристрою, що має множину детектованих захисних елементів, таких як металеві і металеві/магнітні детектовані захисні елементи, деякі з яких не є такими, що легко визначаються і розпізнаються при розгляді захисного пристрою. Таким чином, даний винахід забезпечує металевий/магнітний захисний пристрій, що містить несучу підкладку, таку як прозору несучу стрічку (плівку), і множину детектованих захисних елемен 6 тів (елементів виявлення захисту), розташованих на несучій підкладці. Більш точно, металевий/магнітний захисний пристрій згідно з даним винаходом містить: (а) несучу підкладку, що має деяку довжину; і (б) детектовані захисні елементи, розташовані, щонайменше, на одній поверхні несучої підкладки, причому детектовані захисні елементи містять: (і) малюнок (шаблон), що необов'язково повторюється, складений з: дискретних металевих/магнітних знаків; і дискретних металевих або сформованих металевими точками знаків, (іі) необов'язково, щонайменше, одну металеву смугу, довгасту по довжині щонайменше однієї поверхні несучої підкладки, і (ііі) необов'язково, множину металевих точок, сформованих безпосередньо, щонайменше, на одній поверхні несучої підкладки. Термін "дискретний", як він використовується в даному описі, передбачається таким, що вказує не сполучені безпосередньо, суміжні металеві/магнітні знаки і/або металеві або сформовані металевими точками знаки, розташовані на поверхні несучої підкладки. Необхідно відзначити, що дискретні знаки малюнка (шаблона), що необов'язково повторюється, можуть непрямо сполучатися з суміжними знаками, наприклад, за допомогою однієї або більше металевих смуг, що тягнуться по довжині поверхні підкладки. Згідно з одним з аспектів даного винаходу, металеві/магнітні знаки, в формі багатошарових, металевих/магнітних блоків або квадратів і металеві або сформовані металевими точками знаки в формі металевих букв, цифр і/або символів, розташовані, щонайменше, на одній поверхні несучої підкладки, в той час як перша і друга металеві смужки тягнуться (розташовані) вздовж верхньої і нижньої ділянок або країв підкладки. У переважному варіанті здійснення винаходу багатошарові, металеві/магнітні блоки або квадрати і металеві букви, цифри і/або символи формують малюнок, який повторюється по довжині несучої підкладки. В іншому переважному варіанті здійснення винаходу множина близько розташованих металевих точок формується безпосередньо на вільних від металу частинах, що залишилися, щонайменше, однієї поверхні підкладки. Згідно з іншим аспектом даного винаходу, металеві/магнітні знаки в формі багатошарових, металевих/магнітних букв, ци фр і/або символів, і металеві або сформовані металевими точками знаки в формі блоків або квадратів, що містять негативне або інверсне зображення знаків, розташовані, щонайменше, на одній поверхні несучої підкладки. У переважному варіанті здійснення винаходу багатошарові, металеві/магнітні букви, цифри і/або символи і блоки або квадрати, що містять негативне або інверсне зображення знаків, формують малюнок, який повторюється по довжині несучої підкладки. Один з варіантів здійснення металевих/магнітних знаків (захисного) пристрою згідно з даним винаходом може включати в себе метале 7 79931 вий шар і магнітний шар. Інший варіант здійснення металевих/магнітних знаків включає в себе перший металевий шар, магнітний шар, розташований на першому металевому шарі, і другий металевий шар, розташований на магнітному шарі. Ці і інші ознаки і переваги даного винаходу будуть більш зрозумілі при читанні нижченаведеного детального опису спільно з кресленнями, де: Фіг.1 являє собою вигляд зверху металевого/магнітного захисного пристрою згідно з одним з варіантів здійснення даного винаходу. Фіг.2 являє собою вигляд зверху металевого/магнітного захисного пристрою згідно з іншим варіантом здійснення даного винаходу. Фіг.3 являє собою вигляд зверху металевого/магнітного захисного пристрою згідно з ще одним варіантом здійснення даного винаходу. Фіг.4 являє собою поперечний переріз металевих/магнітних знаків захисного пристрою згідно з даним винаходом, згідно з одним з варіантів здійснення. Фіг.5 являє собою поперечний переріз металевих/магнітних знаків захисного пристрою, згідно з іншим варіантом здійснення даного винаходу. Металевий/магнітний захисний пристрій 10, за Фіг.1, згідно з даним винаходом, використовується в поєднанні з цінним об'єктом для забезпечення аутенти фикації вказаного об'єкта або для кодування даних, власти вих вказаному об'єкту, запобігаючи, таким чином, підробці або неавторизованому відтворенню вказаного об'єкта. В ілюстративному варіанті здійснення винаходу захисний пристрій 10 представлений в формі нитки, яка може використовуватися в за хищених документах, що включають в себе, але не обмежуючись ними, банкноти, грошові знаки, паспорти, візи, документи на право власності, ліцензії, документи про реєстрацію, чеки, платіжні доручення, оригінали документів, сертифікати і сертифікати дарування. Захисний пристрій 10 також може використовуватися в етикетках, ярликах, упаковках продуктів або пакувальних матеріалах, що включають в себе, але не обмежуючись ними, чутливі до тиску етикетки, наклейки, етикетки, що вплавляються, термоусадочні етикетки, ткані етикетки, відривні стрічки, усадочні ковпачки і кільця, стікери. Захисний пристрій 10 також може використовуватися з ламінованими предметами, що включають в себе, але не обмежуючись ними, паспорти, ідентифікаційні картки, картки доступу, ліцензійні і кредитні карти. Захисний пристрій 10 також може застосовуватися в квитках і пропусках, що включають в себе, але не обмежуючись ними, вхідні квитки, транзитні квитки, лотерейні квитки і перепустки на вхід. Металевий/магнітний захисний пристрій 10 включає в себе несучу підкладку 12, таку як прозору несучу плівку, що має поверхню 14. Приклади матеріалів, які можуть бути використані як несуча підкладка, приведені в [патенті США №5,486,022, включеному в даний опис у всій своїй повноті як посилання]. Детектовані захисні елементи захисного пристрою 10 в загальному випадку містять малюнок 8 дискретних металевих/магнітних знаків, що необов'язково повторюється 24 і металевих або сформованих металевими точками знаків 22. Детектовані захисні елементи також можуть включати в себе, щонайменше, одну металеву смугу 20, довгасту (розташовану) по довжині несучої підкладки 12, і/або множину металевих точок 26, розташованих на вільних від металу частинах, щонайменше, однієї поверхні несучої підкладки 12. Дискретні металеві/магнітні знаки 24 можуть включати в себе будь-які типи видимих знаків, такі як геометричні форми (наприклад, квадрати, прямокутники), букви, цифри, буквено-цифрові знаки, схеми, об'єкти, малюнки, негеометричні форми, символи і т.п. Металеві або сформовані металевими точками знаки 22 можуть бути сформовані або суцільними металевими знаками 22, або знаками 23 негативними або з інверсним зображенням, сформованими металевою ділянкою 25, що оточує і що визначає негативні знаки 27 або знаки 27 з інверсним зображенням, або, кластерами 22 металевих точок, як це показано на Фіг.2. Металеві або сформовані металевими точками знаки 22 можуть включати в себе будь-які типи видимих знаків, такі як букви, цифри, буквено-цифрові знаки, схеми, об'єкти, малюнки, форми, символи і т.п. Згідно з одним з аспектів даного винаходу, приведеним на Фіг. 1, дискретні металеві/магнітні знаки 24 у вигляді багатошарових, металевих/магнітних блоків або квадратів чергуються з металевими знаками 22 у вигляді металевих букв на металевій підкладці 12, формують малюнок (шаблон), що повторюється по довжині підкладки 12, тоді як перша і друга металеві смуги 20а, b тягнуться вздовж верхньої і нижньої ділянок або країв поверхні 14 підкладки 12. В одному з аспектів даного винаходу множина металевих точок 26 розташовані на вільних від металу частинах поверхні 14 підкладки 12. В одному з варіантів здійснення винаходу металеві/магнітні знаки 24 не перекривають металеві смуги 20а, b, як це показано на Фіг.1. В альтернативному варіанті здійснення винаходу металеві/магнітні знаки 24 частково перекривають і/або торкаються металевих смуг 20а, b, як це показано на Фіг.2. Згідно з іншим варіантом здійснення винайденої, металевої/магнітної захисної нитки 10, показаної на Фіг.2, металеві букви 22 формуються кластерами металевих точок. Згідно з іншим аспектом даного винаходу, як це показано на Фіг.3, захисний пристрій 30 включає в себе дискретні металеві/магнітні знаки 34, в формі багатошарових металевих/магнітних букв 38, які чергуються з металевими знаками 32 в формі блоків або квадратів, що містять знаки 36 в негативному або інверсному зображенні, на несучій підкладці 12, для формування малюнка (узору), що повторюється вздовж підкладки 12. В одному з варіантів здійснення винаходу, показаному на Фіг.4, багатошарові металеві/магнітні знаки 24, 34 формуються у вигляді двох шарів, що включають в себе металевий шар 40, розташований, щонайменше, на одній поверхні 14 несучої 9 79931 підкладки 12, і магнітний шар 42, розташований на металевому шарі 40, по суті співпадаючі один з одним по положенню. Один спосіб виготовлення таких багатошарових металевих/магнітних знаків 24, 34 більш детально розкритий в заявці на [патент США №09/203,449, озаглавленій "Security Device Having Multiple Security Features and Method of Making Same", яка включена в даний опис у всій своїй повноті як посилання]. Відповідно до іншого варіанту здійснення винаходу, показаному на Фіг.5, багатошарові металеві/магнітні знаки 24, 34 включають в себе три шари, причому додатковий металевий шар 44 розташований на магнітному шарі 42. Один спосіб виготовлення таких багатошарових металевих/магнітних знаків 24, 34 більш детально розкритий в заявці на [патент США №09/684,581, озаглавленій "Security With Foil Camouflaged Magnetic Regions and Method of Making Same", яка включена в даний опис у всій своїй повноті як посилання]. Захисний пристрій 10 згідно з даним винаходом може використати елементи захисту для кодування даних, використовуючи різні характеристики провідності металевих і/або різні характеристики провідності магнітних матеріалів, що більш детально розкриті в заявці на [патент Комп’ютерна в ерстка О. Гапоненко 10 США №09/203,449, яка включена в даний опис у всій своїй повноті як посилання]. Відповідно, захисний пристрій 10, 30 згідно з даним винаходом забезпечує підвищений рівень безпеки, надаючи множину детектованих захисних елементів, що використовують поєднання металевих і магнітних матеріалів. Наприклад, видимі знаки забезпечують відкриті захисні елементи. Металева смуга (смуги) 20 забезпечує машиннодетектовані захисні елементи, тоді як дискретні металеві/магнітні знаки 24, 34, малюнок металевих/магнітних знаків 24, 34 і металеві або сформовані металевими точками знаки 22, 32, в доповнення до множини металевих точок 26, забезпечують можливість детектувати, кодувати і прочитувати дані за допомогою машини. Металеві/магнітні знаки 24, 34 також можуть служити для приховання магнітних елементів захисту від загального огляду, допомагаючи уникнути виявлення і підробок. Модифікації і заміни, зроблені фахівцем в даній області техніки, розглядаються як такі, що знаходяться в межах об'єму даного винаходу, який обмежений тільки нижченаведеною формулою винаходу. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
